Цены действительны с 01.01.2019г.
Завод ЖБИ Тюбинг выпускает бетонные и железобетонные тротуарные плиты по ГОСТ 17608-91.
Плиты подразделяются на типы в зависимости от конфигурации: К- квадратные; П-прямоугольные; Ш-шестиугольные.
Завод ЖБИ Тюбинг выпускает однослойные железобетонные тротуарные плиты серого цвета.

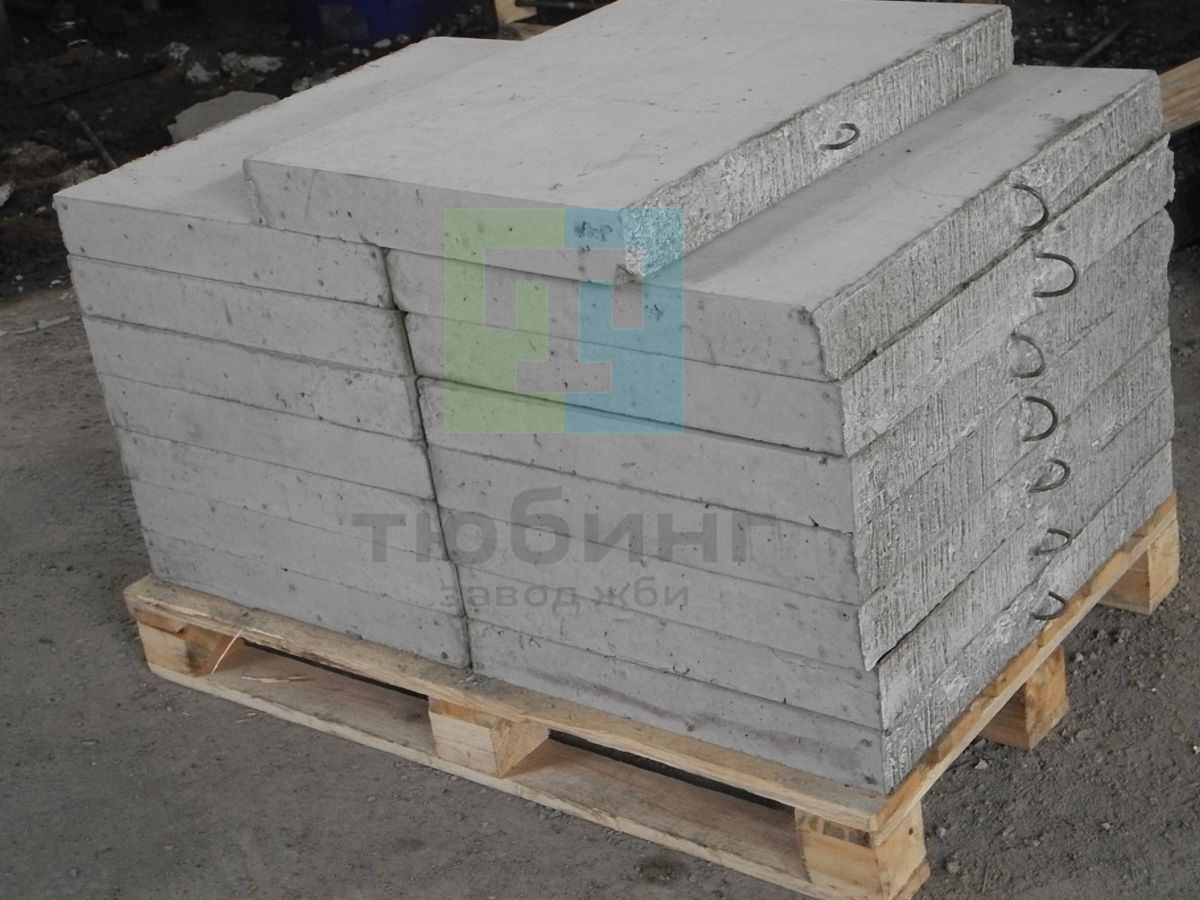

Плиты складируются на поддонах, исходя из грузоподъемности поддона - 1600 кг/пд.
Железобетонные тротуарные плиты изготавливаются из бетона класса В25.
Класс бетона по морозостойкости принимается по проекту строительства.
Значение нормируемой отпускной прочности бетона - 90% в любое время года.
Возможно изготовление тротуарных плит другого класса по прочности на сжатие.
Возможно изготовление тротуарных плит с использованием бетона в хлористых солях или другими техническими характеристиками.
Возможно индивидуальное армирование тротуарных плит, при особых требованиях к эксплуатации.
Тротуарные плиты армируются сварными сетками из арматуры класса Вр-1 в соответствии с ГОСТ 17608-91.
Значения действительных отклонений геометрических параметров плит в соответствии с ГОСТ 17608-91 не должны превышать: отклонение от прямолинейности профиля лицевой поверхности при длине до 250 мм - +/- 4 мм; при длине от 250 до 500 - +/- 5 мм; при длине от 500 до 1000 - +/- 6 мм; отклонения по толщине +/- 5 мм; отклонение от перпендикулярности торцевых и смежных им граней +/- 4 мм.
Категория лицевой поверхности тротуарных плит - А6, нелицевой поверхности - А7 по ГОСТ 13015-2012.
Тротуарные плиты укладывают на выровненных щебеночных, бетонных, стабилизированных и песчаных основаниях.
После укладки плит, имеющих монтажные петли, лунки должны быть заделаны цементным раствором 1:3.
Цены на тротуарные плиты указаны с учетом НДС, без учета доставки. Стоимость тротуарной плитки может меняться в зависимости от объема и общей ситуации на строительном рынке. Представленные на сайте цены на плитку не являются публичной офертой.
Номенклатура продукции по ГОСТ 17608-91
Артикул | Наименование | Марка изделия | Размеры наружные в мм | Масса, т | Класс бетона | Объем бетона, м. куб. | Расход стали | ||||
---|---|---|---|---|---|---|---|---|---|---|---|
Длина | Ширина | Высота | B | F | W | ||||||
05-001-0001 | Плита тротуарная | 1К.5 | 200 | 200 | 50 | 0,005 | B25 | F200 | W4 | 0,002 | 0,2 |
05-001-0002 | Плита тротуарная | 1К.6 | 200 | 200 | 60 | 0,006 | B25 | F200 | W4 | 0,0024 | 0,24 |
05-001-0003 | Плита тротуарная | 1К.8 | 200 | 200 | 80 | 0,008 | B25 | F200 | W4 | 0,0032 | 0,32 |
05-001-0004 | Плита тротуарная | 2К.5 | 250 | 250 | 50 | 0,008 | B25 | F200 | W4 | 0,0031 | 0,31 |
05-001-0005 | Плита тротуарная | 2К.6 | 250 | 250 | 60 | 0,010 | B25 | F200 | W4 | 0,0038 | 0,38 |
05-001-0006 | Плита тротуарная | 2К.10 | 250 | 250 | 100 | 0,016 | B25 | F200 | W4 | 0,0063 | 0,63 |
05-001-0007 | Плита тротуарная | 3К.5 | 300 | 300 | 50 | 0,011 | B25 | F200 | W4 | 0,0045 | 0,45 |
05-001-0008 | Плита тротуарная | 3К.6 | 300 | 300 | 60 | 0,014 | B25 | F200 | W4 | 0,0054 | 0,54 |
05-001-0009 | Плита тротуарная | 3К.10 | 300 | 300 | 100 | 0,023 | B25 | F200 | W4 | 0,009 | 0,9 |
05-001-0010 | Плита тротуарная | 4К.5 | 375 | 375 | 50 | 0,018 | B25 | F200 | W4 | 0,007 | 0,7 |
05-001-0011 | Плита тротуарная | 4К.7 | 375 | 375 | 70 | 0,025 | B25 | F200 | W4 | 0,010 | 1,0 |
05-001-0012 | Плита тротуарная | 4К.10 | 375 | 375 | 100 | 0,035 | B25 | F200 | W4 | 0,014 | 1,4 |
05-001-0013 | Плита тротуарная | 5К.5 | 400 | 400 | 50 | 0,020 | B25 | F200 | W4 | 0,008 | 0,8 |
05-001-0014 | Плита тротуарная | 5К.7 | 400 | 400 | 70 | 0,028 | B25 | F200 | W4 | 0,011 | 1,1 |
05-001-0015 | Плита тротуарная | 5К.10 | 400 | 400 | 100 | 0,040 | B25 | F200 | W4 | 0,016 | 1,6 |
05-001-0016 | Плита тротуарная | 6К.5 | 500 | 500 | 50 | 0,033 | B25 | F200 | W4 | 0,013 | 1,3 |
05-001-0017 | Плита тротуарная | 6К.7 | 500 | 500 | 70 | 0,045 | B25 | F200 | W4 | 0,018 | 1,8 |
05-001-0018 | Плита тротуарная | 6К.10 | 500 | 500 | 100 | 0,063 | B25 | F200 | W4 | 0,025 | 2,5 |
05-001-0019 | Плита тротуарная | 7К.6 | 750 | 750 | 60 | 0,085 | B25 | F200 | W4 | 0,034 | 8,5 |
05-001-0020 | Плита тротуарная | 7К.8 | 750 | 750 | 80 | 0,113 | B25 | F200 | W4 | 0,045 | 11,3 |
05-001-0021 | Плита тротуарная | 7К.10 | 750 | 750 | 100 | 0,140 | B25 | F200 | W4 | 0,056 | 14,0 |
05-001-0022 | Плита тротуарная | 8К.8 | 1000 | 1000 | 80 | 0,200 | B25 | F200 | W4 | 0,080 | 8,0 |
05-001-0023 | Плита тротуарная | 8К.10 | 1000 | 1000 | 100 | 0,250 | B25 | F200 | W4 | 0,100 | 10,0 |
05-001-0024 | Плита тротуарная | 1П.5 | 375 | 250 | 50 | 0,012 | B25 | F200 | W4 | 0,0047 | 0,47 |
05-001-0025 | Плита тротуарная | 1П.6 | 375 | 250 | 60 | 0,014 | B25 | F200 | W4 | 0,0056 | 0,56 |
05-001-0026 | Плита тротуарная | 1П.7 | 240 | 120 | 70 | 0,005 | B25 | F200 | W4 | 0,002 | 0,2 |
05-001-0027 | Плита тротуарная | 1П.10 | 375 | 250 | 100 | 0,023 | B25 | F200 | W4 | 0,009 | 0,9 |
05-001-0028 | Плита тротуарная | 2П.5 | 500 | 250 | 50 | 0,015 | B25 | F200 | W4 | 0,006 | 0,6 |
05-001-0029 | Плита тротуарная | 2П.7 | 500 | 250 | 70 | 0,023 | B25 | F200 | W4 | 0,009 | 0,9 |
05-001-0030 | Плита тротуарная | 2П.10 | 500 | 250 | 100 | 0,033 | B25 | F200 | W4 | 0,013 | 1,3 |
05-001-0031 | Плита тротуарная | 3П.5 | 500 | 375 | 50 | 0,023 | B25 | F200 | W4 | 0,009 | 0,9 |
05-001-0032 | Плита тротуарная | 3П.7 | 500 | 375 | 70 | 0,033 | B25 | F200 | W4 | 0,013 | 1,3 |
05-001-0033 | Плита тротуарная | 3П.10 | 500 | 375 | 100 | 0,048 | B25 | F200 | W4 | 0,019 | 1,9 |
05-001-0034 | Плита тротуарная | 4П.6 | 750 | 375 | 60 | 0,043 | B25 | F200 | W4 | 0,017 | 1,7 |
05-001-0035 | Плита тротуарная | 4П.7 | 750 | 375 | 70 | 0,050 | B25 | F200 | W4 | 0,020 | 2,0 |
05-001-0036 | Плита тротуарная | 4П.10 | 750 | 375 | 100 | 0,070 | B25 | F200 | W4 | 0,028 | 2,8 |
05-001-0037 | Плита тротуарная | 5П.6 | 750 | 500 | 60 | 0,058 | B25 | F200 | W4 | 0,023 | 2,3 |
05-001-0038 | Плита тротуарная | 5П.7 | 750 | 500 | 70 | 0,065 | B25 | F200 | W4 | 0,026 | 2,6 |
05-001-0039 | Плита тротуарная | 5П.10 | 750 | 500 | 100 | 0,095 | B25 | F200 | W4 | 0,038 | 3,8 |
05-001-0040 | Плита тротуарная | 6П.8 | 1000 | 500 | 80 | 0,100 | B25 | F200 | W4 | 0,040 | 4,0 |
05-001-0041 | Плита тротуарная | 6П.10 | 1000 | 500 | 100 | 0,125 | B25 | F200 | W4 | 0,050 | 5,0 |
05-001-0042 | Плита тротуарная | 1Ш.5 | 500 | 432 | 50 | 0,020 | B25 | F200 | W4 | 0,008 | 0,8 |
05-001-0043 | Плита тротуарная | 1Ш.6 | 500 | 432 | 60 | 0,023 | B25 | F200 | W4 | 0,009 | 0,9 |
05-001-0044 | Плита тротуарная | 1Ш.10 | 500 | 432 | 100 | 0,040 | B25 | F200 | W4 | 0,016 | 1,6 |
05-001-0045 | Плита тротуарная | 2Ш.5 | 750 | 648 | 50 | 0,045 | B25 | F200 | W4 | 0,018 | 1,8 |
05-001-0046 | Плита тротуарная | 2Ш.7 | 750 | 648 | 70 | 0,065 | B25 | F200 | W4 | 0,026 | 2,6 |
05-001-0047 | Плита тротуарная | 2Ш.10 | 750 | 648 | 100 | 0,093 | B25 | F200 | W4 | 0,037 | 3,7 |
05-001-0048 | Плита тротуарная | 3Ш.6 | 1000 | 865 | 60 | 0,097 | B25 | F200 | W4 | 0,039 | 3,9 |
05-001-0049 | Плита тротуарная | 3Ш.8 | 1000 | 865 | 80 | 0,130 | B25 | F200 | W4 | 0,052 | 5,2 |
05-001-0050 | Плита тротуарная | 3Ш.10 | 1000 | 865 | 100 | 0,163 | B25 | F200 | W4 | 0,065 | 6,5 |
05-001-0051 | Плита тротуарная | 1Д.5 | 267 | 353 | 50 | 0,008 | B25 | F200 | W4 | 0,0032 | 0,32 |
05-001-0052 | Плита тротуарная | 1.Д6 | 267 | 353 | 60 | 0,0095 | B25 | F200 | W4 | 0,0038 | 0,38 |
05-001-0053 | Плита тротуарная | 1Д.10 | 267 | 353 | 100 | 0,016 | B25 | F200 | W4 | 0,0063 | 0,63 |
05-001-0054 | Плита тротуарная | 2Д.5 | 465 | 414 | 50 | 0,019 | B25 | F200 | W4 | 0,0074 | 0,74 |
05-001-0055 | Плита тротуарная | 2Д.6 | 465 | 414 | 60 | 0,023 | B25 | F200 | W4 | 0,009 | 0,9 |
05-001-0056 | Плита тротуарная | 2Д.10 | 465 | 414 | 100 | 0,038 | B25 | F200 | W4 | 0,015 | 1,5 |
05-001-0057 | Плита тротуарная | 3Д.5 | 385 | 466 | 50 | 0,015 | B25 | F200 | W4 | 0,006 | 0,6 |
05-001-0058 | Плита тротуарная | 3Д.6 | 385 | 466 | 60 | 0,019 | B25 | F200 | W4 | 0,0075 | 0,75 |
05-001-0059 | Плита тротуарная | 3Д.10 | 385 | 466 | 100 | 0,033 | B25 | F200 | W4 | 0,013 | 1,3 |
05-001-0060 | Плита тротуарная | 4Д.5 | 443 | 530 | 50 | 0,021 | B25 | F200 | W4 | 0,008 | 0,8 |
05-001-0061 | Плита тротуарная | 4Д.6 | 443 | 530 | 60 | 0,025 | B25 | F200 | W4 | 0,010 | 1,0 |
05-001-0062 | Плита тротуарная | 4Д.10 | 443 | 530 | 100 | 0,043 | B25 | F200 | W4 | 0,017 | 1,7 |
05-001-0063 | Плита тротуарная | 5Д.5 | 651 | 566 | 50 | 0,035 | B25 | F200 | W4 | 0,014 | 1,4 |
05-001-0064 | Плита тротуарная | 5Д.6 | 651 | 566 | 60 | 0,043 | B25 | F200 | W4 | 0,017 | 1,7 |
05-001-0065 | Плита тротуарная | 5Д.10 | 651 | 566 | 100 | 0,073 | B25 | F200 | W4 | 0,029 | 2,9 |
05-001-0066 | Плита тротуарная | 6Д.5 | 443 | 706 | 50 | 0,023 | B25 | F200 | W4 | 0,009 | 0,9 |
05-001-0067 | Плита тротуарная | 6Д.6 | 443 | 706 | 60 | 0,028 | B25 | F200 | W4 | 0,011 | 1,1 |
05-001-0068 | Плита тротуарная | 6Д.10 | 443 | 706 | 100 | 0,048 | B25 | F200 | W4 | 0,019 | 1,9 |
05-001-0069 | Плита тротуарная | 7Д.6 | 971 | 1058 | 60 | 0,110 | B25 | F200 | W4 | 0,045 | 4,5 |
05-001-0070 | Плита тротуарная | 7Д.8 | 971 | 1058 | 80 | 0,150 | B25 | F200 | W4 | 0,060 | 6,0 |
05-001-0071 | Плита тротуарная | 7Д.10 | 971 | 1058 | 100 | 0,190 | B25 | F200 | W4 | 0,075 | 7,5 |
05-001-0072 | Плита тротуарная | 8Д.8 | 793 | 1440 | 80 | 0,125 | B25 | F200 | W4 | 0,050 | 5,0 |
05-001-0073 | Плита тротуарная | 8Д.10 | 793 | 1440 | 100 | 0,158 | B25 | F200 | W4 | 0,063 | 6,3 |
05-001-0074 | Плита тротуарная | 9Д.5 | 250 | 432 | 50 | 0,010 | B25 | F200 | W4 | 0,004 | 0,4 |
05-001-0075 | Плита тротуарная | 9Д.6 | 250 | 432 | 60 | 0,0125 | B25 | F200 | W4 | 0,005 | 0,5 |
05-001-0076 | Плита тротуарная | 9Д.10 | 250 | 432 | 100 | 0,020 | B25 | F200 | W4 | 0,008 | 0,8 |
05-001-0077 | Плита тротуарная | 10Д.5 | 562 | 648 | 50 | 0,038 | B25 | F200 | W4 | 0,015 | 1,5 |
05-001-0078 | Плита тротуарная | 10Д.7 | 562 | 648 | 70 | 0,053 | B25 | F200 | W4 | 0,021 | 2,1 |
05-001-0079 | Плита тротуарная | 10Д.10 | 562 | 648 | 100 | 0,075 | B25 | F200 | W4 | 0,030 | 3,0 |
05-001-0080 | Плита тротуарная | 11Д.6 | 500 | 865 | 60 | 0,049 | B25 | F200 | W4 | 0,019 | 1,9 |
05-001-0081 | Плита тротуарная | 11Д.8 | 500 | 865 | 80 | 0,065 | B25 | F200 | W4 | 0,026 | 2,6 |
05-001-0082 | Плита тротуарная | 11Д.10 | 500 | 865 | 100 | 0,080 | B25 | F200 | W4 | 0,032 | 3,2 |
