Мы предлагаем широкий ассортимент бетонных и железобетонных изделий по адекватным ценам. Покупая бетонные и железобетонные изделия у нас, вы можете быть уверены в их качестве.


Цены действительны с  01.10.2021г.


      Дополнительные устройства на мостах под железную дорогу по серии 3.501-96.Завод ЖБИ Тюбинг выпускает типовые конструкции дополнительных устройств на мостах под железную дорогу нормальной колеи по серии 3.501-96: лестницы по откосам насыпей, переходные мостики, сооружения охраны.

     Лестницы по откосам насыпей предусматриваются у мостов и труб при высоте насыпи более 2,0 метров.
     Сборные железобетонные лестницы выпускают двух типов: для высот насыпи до 5,0 метров и свыше 5,0 метров. Ширина лестничного марша 1,0 метр, уклон 1:1,63.
     Перила устанавливаются с левой стороны лестницы по ходу подъема.

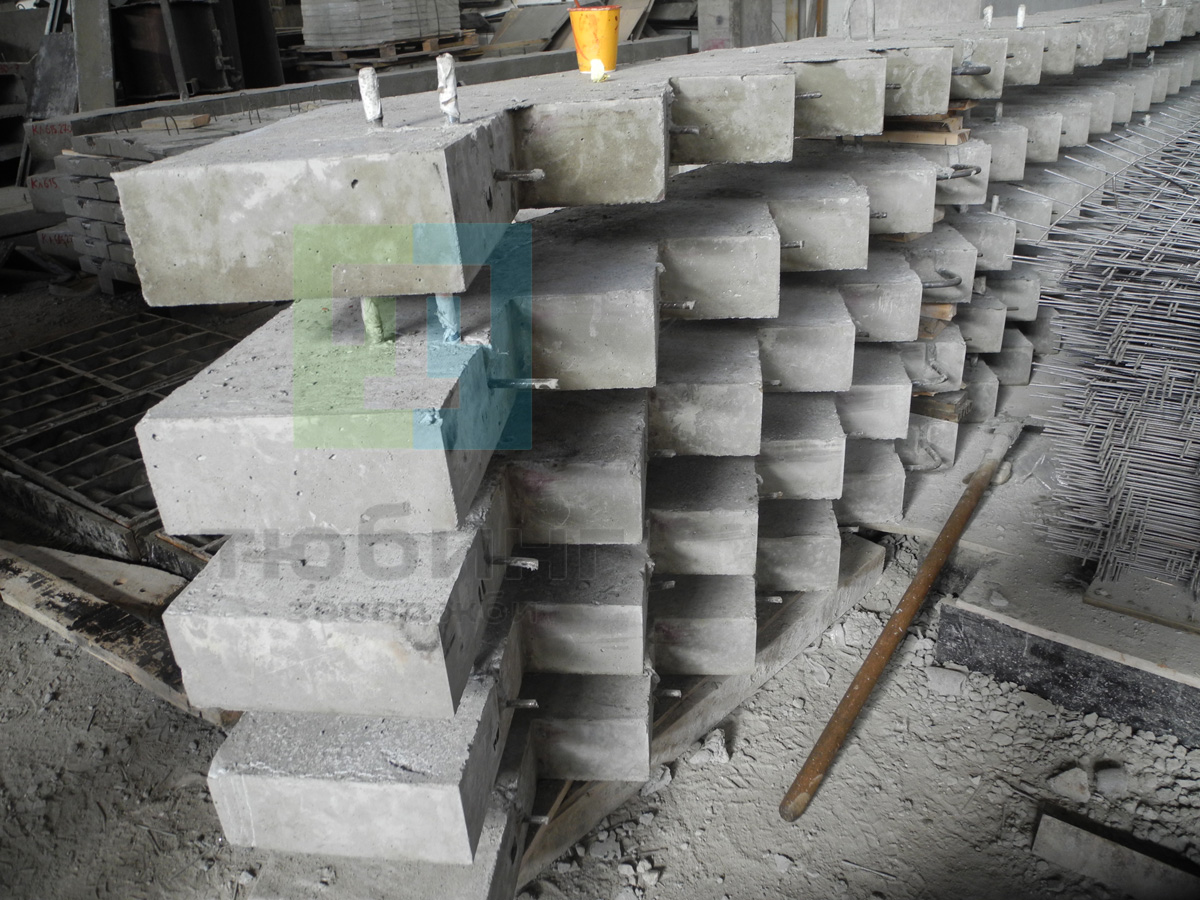

     При высоте насыпи до 5,0 м лестницы монтируются из трех типов блоков (косоуры, ступени и опоры).
     При высоте насыпи свыше 5,0 м лестницы устраиваются с площадками и собираются из 4-5 типов блоков.

     Переходные мостики предусматриваются для служебного сообщения между смежными насыпями на подходах к мостам и между опорами смежных мостов длиной более 300 м.
     Конструкция переходных мостиков между насыпями предусматривает перекрытие пролета между бровками насыпей одним или несколькими железобетонными пролетными строениями длиной от 5,3 м до 19,3 м.
     Пролетные строения имеют П-образную форму поперечного сечения шириной 1,0 м.
В качестве пролетных строений переходных мостиков предусматривается также использование конструкций типовых пешеходных мостов и плит перекрытий гражданских зданий.
     Промежуточные опоры состоят из башмака и железобетонной стойки сечением 30х30 см с монолитным железобетонным ригелем.
     Стойки изготавливаются из железобетонных свай сечением 30х30 см.

     К сооружениям охраны относятся постовые будки, караульные здания, площадки и стрелковые ячейки.
     Для постовых будок и караульных зданий плиты перекрытия – сборные железобетонные.
     Отдельные площадки охраны имеют размеры 150х150 см и 150х100 см и запроектированы из сборных железобетонных плит, уложенных по насадкам железобетонных стоек. Для стоек площадок охраны предусмотрено использование железобетонных столбов для путевых и сигнальных знаков.
     Ячейка для стрельбы из положения «стоя» имеет внутренние размеры по верху 100х100 см и по низу 40х40 см. Для устойчивости ячейки со стороны откоса насыпи возводится подпорная стенка из бетонных блоков.

     Блоки изготавливаются из бетона классов В15, В22,5 и В30.
     Изделия могут быть изготовлены с использованием бетона с морозостойкостью в хлористых солях.
     Отпускная прочность в летнее время - 70%, в зимнее время - 100%.

     Цены на железобетонные и бетонные изделия по серии 3.501-96 указаны с учетом НДС, без учета доставки. Стоимость изделий может меняться в зависимости от общей ситуации на строительном рынке и объема заказываемой продукции.
     Представленные на сайте цены на ЖБИ не являются публичной офертой.


Номенклатура изделий по серии 3.501-96


Артикул Наименование Марка изделия Размеры наружные в мм Масса, т Класс бетона Объем бетона, м. куб. Расход стали
Длина Ширина Высота B F W
01-023-001 Косоур Блок №1 9300 300 120 0,58 B22,5 F200 W4 0,23 43
01-023-002 Косоур Блок №2 5590 530 120 0,65 B22,5 F200 W4 0,26 51
01-023-003 Косоур Блок №3 7460 530 120 0,83 B22,5 F200 W4 0,33 99
01-023-004 Опора Блок №4 1100 1100 700 1,63 B15 F150 W4 0,65 1
01-023-005 Опора Блок №5 1100 450 200 0,25 B15 F150 W4 0,10 4
01-023-006 Опора Блок №6 1100 500 500 0,63 B15 F150 W4 0,25 2
01-023-007 Ступень Блок №7 1000 280 50 0,035 B22,5 F200 W4 0,014 2
01-023-008 Опора переходного мостика Блок №8 1200 500 300 0,45 B22,5 F200 W4 0,18 4
01-023-009 Плита переходного мостика Блок №9 5300 1120 200 1,28 B22,5 F200 W4 0,51 61
01-023-010 Плита переходного мостика Блок №10 7300 1120 200 1,75 B22,5 F200 W4 0,70 137
01-023-011 Плита переходного мостика Блок №11 9300 1120 300 2,85 B22,5 F200 W4 1,14 165
01-023-012 Плита переходного мостика Блок №12 11300 1120 300 3,80 B22,5 F200 W4 1,52 297
01-023-013 Плита переходного мостика Блок №13 13300 1120 400 5,65 B22,5 F200 W4 2,27 410
01-023-014 Плита переходного мостика Блок №14 15300 1120 500 8,05 B22,5 F200 W4 3,21 521
01-023-015 Плита переходного мостика Блок №15 17300 1120 550 10,20 B22,5 F200 W4 4,06 630
01-023-016 Плита переходного мостика Блок №16 19300 1120 550 10,90 B22,5 F200 W4 4,36 925
01-023-017 Стойка с оголовком Блок №17 1200 700 4450 1,50 B22,5 F200 W4 0,60 87
01-023-018 Стойка с оголовком Блок №18 1200 700 5750 1,80 B22,5 F200 W4 0,72 108
01-023-019 Стойка с оголовком Блок №19 1200 700 7050 2,10 B22,5 F200 W4 0,84 115
01-023-020 Башмак фундамента Блок №20 2000 1200 800 2,50 B22,5 F200 W4 1,00 89
01-023-021 Опора переходного мостика Блок №8а 1700 500 300 0,64 B22,5 F200 W4 0,255 4
01-023-022 Опора переходного мостика Блок №8б 1400 500 300 0,53 B22,5 F200 W4 0,21 5
01-023-023 Плита переходного мостика Блок №9а 5970 1490 300 1,42 B15 F200 W4 0,565 45
01-023-024 Плита переходного мостика Блок №9б 5860 1200 220 1,05 B15 F200 W4 0,42 40
01-023-025 Плита переходного мостика Блок №9в 5860 1000 220 0,95 B15 F200 W4 0,38 41
01-023-026 Плита переходного мостика Блок №9д 5970 1490 300 1,50 B22,5 F200 W4 0,615 59
01-023-027 Плита переходного мостика Блок №12а 11960 1480 450 4,90 B30 F300 W6 1,96 261
01-023-028 Плита переходного мостика Блок №12б 11960 1480 450 5,20 B30 F300 W6 2,08 270
01-023-029 Балка пролетного строения Блок №12в 12000 1750 700 12,00 B30 F300 W6 10,00 1462
01-023-030 Балка пролетного строения Блок №15а 15000 1750 700 15,10 B30 F300 W6 12,60 1887
01-023-031 Балка пролетного строения Блок №18а 18000 1750 700 18,10 B30 F300 W6 15,10 2745
01-023-032 Плита Блок №21 1700 500 60 0,25 B22,5 F200 W4 0,10 5
01-023-033 Плита Блок №22 1000 200 200 0,20 B22,5 F200 W4 0,08 8
01-023-034 Плита Блок №23 1500 200 200 0,20 B22,5 F200 W4 0,08 11
01-023-035 Плита перекрытия Блок №25 4200 2100 100 2,13 B22,5 F200 W4 0,85 78
01-023-036 Плита перекрытия Блок №26 5700 1900 100 2,63 B22,5 F200 W4 1,05 95
01-023-037 Плита перекрытия Блок №27 5700 1900 100 2,70 B22,5 F200 W4 1,08 96
01-023-038 Лестничный марш Блок №28 2500 1000 300 1,38 B22,5 F200 W4 0,55 25
01-023-039 Ячейка Блок №29 1210 1210 1200 1,15 B15 F150 W4 0,46 54
01-023-040 Стеновой блок Блок №30 1000 500 500 0,63 B15 F150 W4 0,25
