Цены действительны с 01.01.2019г.

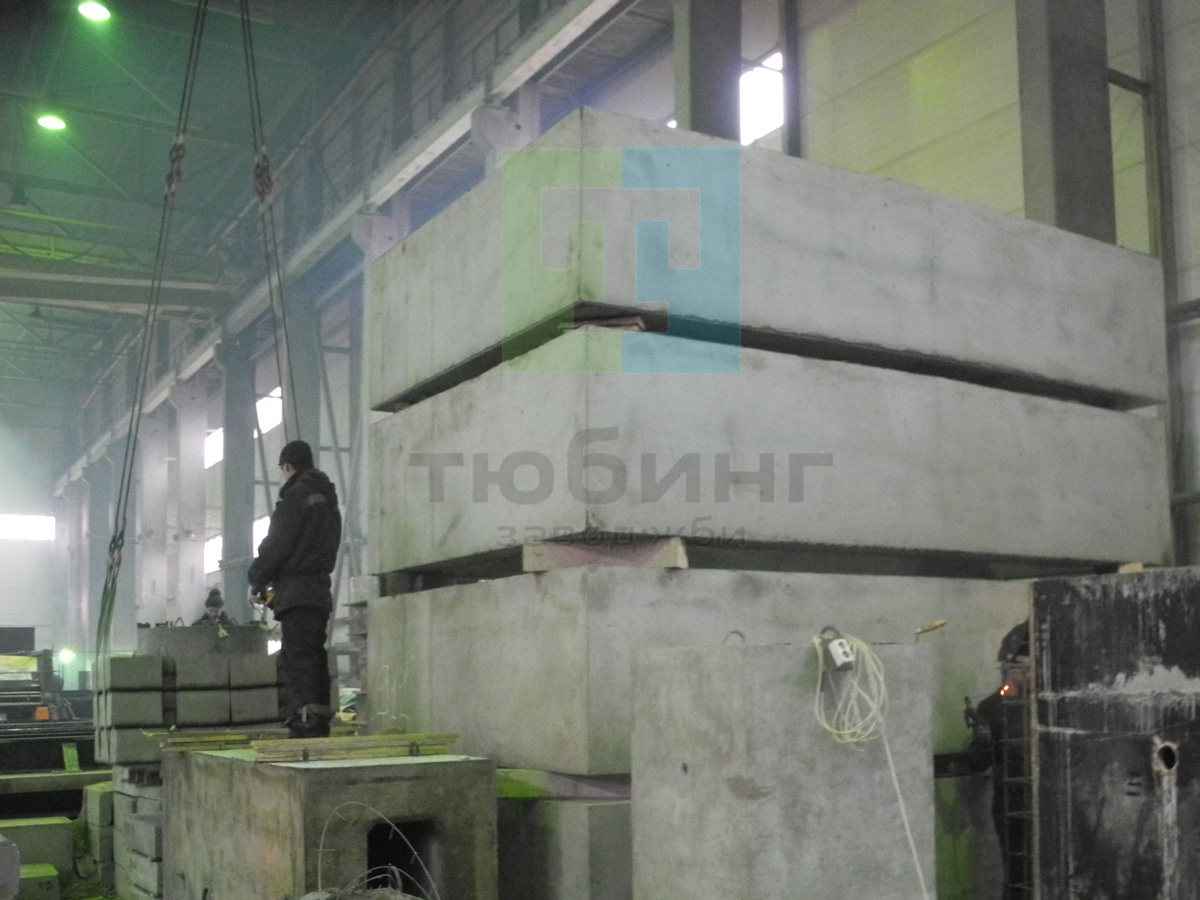

Завод ЖБИ Тюбинг выпускает железобетонные звенья труб, стенки откосные, блоки фундаментов и оголовки для особо суровых климатических условий по серии 3.501.1-177.93 выпуск 1-2.
Блоки труб предназначены для применения в строгом соответствии с расчетными высотами насыпей под железные и автомобильные дороги на постоянных и периодически действующих водотоках при отсутствии наледей, граница распространения которых следует, примерно, январской изотерме минус 13 гр.
Степень агрессивности среды: слабоагрессивная. Инженерно-геологические условия: скальные грунты, талые грунты средней плотности.
Бетонные и железобетонные изделия изготавливаются из тяжелого конструкционного бетона со средней плотностью 2200 кг/м.куб. по ГОСТ 26633-91 следующих классов по прочности: В30 и В35 - для звеньев труб, В20 - для блоков труб. Марка бетона по морозостойкости - F300.
В качестве расчетной арматуры железобетонных изделий принята арматура по ГОСТ 5781-82: класса A-III марки 25Г2С - для звеньев труб и класса A-I марки Ст3сп - для блоков труб. Возможно по требованию заказчика нанесение холодной битумной гидроизоляционной мастики.
Стоимость железобетонных труб не является публичной офертой и может меняться в зависимости от объема и общей ситуации на строительном рынке.
Номенклатура жб элементов труб для использования в особо суровых климатических условиях
по серии 3.501.1-177.93 выпуск 1-2.
| Артикул | Наименование | Марка изделия | Размеры наружные в мм | Масса, т | Класс бетона | Объем бетона, м. куб. | Расход стали | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Длина | Ширина | Высота | B | F | W | ||||||
| 01-015-0001 | Звено средней части | ЗП7.100-М | 1000 | 1740 | 2330 | 2,8 | B30 | F300 | W8 | 1,11 | 145 |
| 01-015-0002 | Звено средней части | ЗП7.200-М | 2000 | 1740 | 2330 | 5,6 | B30 | F300 | W8 | 2,22 | 291 |
| 01-015-0003 | Звено средней части | ЗП8.100-М | 1000 | 1740 | 2430 | 3,2 | B30 | F300 | W8 | 1,28 | 162 |
| 01-015-0004 | Звено средней части | ЗП8.200-М | 2000 | 1740 | 2430 | 6,4 | B30 | F300 | W8 | 2,56 | 328 |
| 01-015-0005 | Звено средней части | ЗП9.100-М | 1000 | 1800 | 2530 | 4,0 | B30 | F300 | W8 | 1,60 | 244 |
| 01-015-0006 | Звено средней части | ЗП9.200-М | 2000 | 1800 | 2530 | 8,0 | B30 | F300 | W8 | 3,20 | 493 |
| 01-015-0007 | Звено средней части | ЗП10.100-М | 1000 | 2260 | 2380 | 3,5 | B30 | F300 | W8 | 1,41 | 197 |
| 01-015-0008 | Звено средней части | ЗП10.200-М | 2000 | 2260 | 2380 | 7,0 | B30 | F300 | W8 | 2,82 | 395 |
| 01-015-0009 | Звено средней части | ЗП11.100-М | 1000 | 2260 | 2500 | 4,2 | B30 | F300 | W8 | 1,69 | 279 |
| 01-015-0010 | Звено средней части | ЗП11.200-М | 2000 | 2260 | 2500 | 8,4 | B30 | F300 | W8 | 3,38 | 565 |
| 01-015-0011 | Звено средней части | ЗП12.100-М | 1000 | 2320 | 2680 | 5,6 | B30 | F150 | W8 | 2,25 | 362 |
| 01-015-0012 | Звено средней части | ЗП12.200-М | 2000 | 2320 | 2680 | 11,2 | B30 | F300 | W8 | 4,50 | 728 |
| 01-015-0013 | Звено средней части | ЗП13.100-М | 1000 | 2760 | 2450 | 4,4 | B35 | F300 | W8 | 1,77 | 243 |
| 01-015-0014 | Звено средней части | ЗП13.200-М | 2000 | 2760 | 2450 | 8,8 | B35 | F300 | W8 | 3,54 | 491 |
| 01-015-0015 | Звено средней части | ЗП14.100-М | 1000 | 2840 | 2570 | 5,8 | B35 | F300 | W8 | 2,31 | 335 |
| 01-015-0016 | Звено средней части | ЗП14.200-М | 2000 | 2840 | 2570 | 11,6 | B35 | F300 | W8 | 4,62 | 693 |
| 01-015-0017 | Звено средней части | ЗП15.100-М | 1000 | 2900 | 2790 | 7,8 | B35 | F300 | W8 | 3,10 | 534 |
| 01-015-0018 | Звено средней части | ЗП15.200-М | 2000 | 2900 | 2790 | 15,6 | B35 | F300 | W8 | 6,20 | 1087 |
| 01-015-0019 | Звено средней части | ЗП16.100-М | 1000 | 3320 | 3000 | 6,2 | B35 | F300 | W8 | 2,49 | 382 |
| 01-015-0020 | Звено средней части | ЗП17.100-М | 1000 | 3400 | 3140 | 8,0 | B35 | F300 | W8 | 3,20 | 445 |
| 01-015-0021 | Звено средней части | ЗП18.100-М | 1000 | 3460 | 3320 | 10,0 | B35 | F300 | W8 | 4,02 | 956 |
| 01-015-0022 | Звено средней части | ЗП19.100-М | 1000 | 4360 | 3130 | 9,1 | B35 | F300 | W8 | 3,62 | 664 |
| 01-015-0023 | Звено средней части | ЗП20.100-М | 1000 | 4420 | 3170 | 10,0 | B35 | F300 | W8 | 3,98 | 900 |
| 01-015-0024 | Звено средней части | ЗП21.100-М | 1000 | 4600 | 3370 | 13,7 | B35 | F300 | W8 | 5,50 | 2258 |
| 01-015-0025 | Звено средней части | ЗП24.100-М | 1000 | 1740 | 2830 | 3,1 | B30 | F300 | W8 | 1,23 | 227 |
| 01-015-0026 | Звено средней части | ЗП25.100-М | 1000 | 2260 | 2880 | 3,9 | B30 | F300 | W8 | 1,54 | 281 |
| 01-015-0027 | Звено средней части | ЗП26.100-М | 1000 | 2760 | 2950 | 4,8 | B35 | F300 | W8 | 1,90 | 329 |
| 01-015-0028 | Звено оголовка | ЗП29-М | 1000 | 1740 | 3200 | 3,7 | B30 | F300 | W8 | 1,49 | 241 |
| 01-015-0029 | Звено оголовка | ЗП34-М | 1000 | 1740 | 2700 | 3,4 | B30 | F300 | W8 | 1,37 | 159 |
| 01-015-0030 | Звено оголовка | ЗП30-М | 1000 | 2260 | 3240 | 4,7 | B30 | F300 | W8 | 1,88 | 297 |
| 01-015-0031 | Звено оголовка | ЗП35-М | 1000 | 2260 | 2740 | 4,4 | B30 | F300 | W8 | 1,75 | 210 |
| 01-015-0032 | Звено оголовка | ЗП31-М | 1000 | 2760 | 3300 | 5,8 | B35 | F300 | W8 | 2,32 | 346 |
| 01-015-0033 | Звено оголовка | ЗП36-М | 1000 | 2760 | 2800 | 5,5 | B35 | F300 | W8 | 2,19 | 262 |
| 01-015-0034 | Звено оголовка | ЗП37-М | 1000 | 3320 | 3340 | 7,5 | B35 | F300 | W8 | 3,00 | 404 |
| 01-015-0035 | Звено оголовка | ЗП38-М | 1000 | 4360 | 3460 | 9,9 | B35 | F300 | W8 | 3,96 | 695 |
| 01-015-0036 | Стенка откосная | СТ1пл-200М | 1590 | 1400 | 4250 | 4,1 | B20 | F300 | W8 | 1,65 | 138 |
| 01-015-0037 | Стенка откосная | СТ1пл-250М | 1590 | 1400 | 4750 | 4,5 | B20 | F300 | W8 | 1,79 | 159 |
| 01-015-0038 | Стенка откосная | СТ1пл-300М | 1590 | 1400 | 5250 | 4,8 | B20 | F300 | W8 | 1,93 | 194 |
| 01-015-0039 | Стенка откосная | СТ1пл-350М | 1590 | 1400 | 5750 | 5,2 | B20 | F300 | W8 | 2,06 | 282 |
| 01-015-0040 | Стенка откосная | СТ1пл-400М | 1590 | 1400 | 6250 | 5,5 | B20 | F300 | W8 | 2,20 | 336 |
| 01-015-0041 | Стенка откосная | СТ2пл-200М | 2430 | 1400 | 4800 | 7,8 | B20 | F300 | W8 | 3,13 | 265 |
| 01-015-0042 | Стенка откосная | СТ2пл-250М | 2430 | 1400 | 5300 | 8,5 | B20 | F300 | W8 | 3,39 | 302 |
| 01-015-0043 | Стенка откосная | СТ2пл-300М | 2430 | 1400 | 5800 | 9,2 | B20 | F300 | W8 | 3,66 | 360 |
| 01-015-0044 | Стенка откосная | СТ2пл-350М | 2430 | 1400 | 6300 | 9,8 | B20 | F300 | W8 | 3,93 | 463 |
| 01-015-0045 | Стенка откосная | СТ2пл-400М | 2430 | 1400 | 6800 | 10,5 | B20 | F300 | W8 | 4,20 | 516 |
| 01-015-0046 | Стенка откосная | СТ3пл-200М | 2020 | 1400 | 3500 | 5,5 | B20 | F300 | W8 | 2,21 | 169 |
| 01-015-0047 | Стенка откосная | СТ3пл-250М | 2020 | 1400 | 4000 | 6,2 | B20 | F300 | W8 | 2,47 | 211 |
| 01-015-0048 | Стенка откосная | СТ3пл-300М | 2020 | 1400 | 4500 | 6,9 | B20 | F300 | W8 | 2,74 | 264 |
| 01-015-0049 | Стенка откосная | СТ3пл-350М | 2020 | 1400 | 5000 | 7,5 | B20 | F300 | W8 | 3,00 | 335 |
| 01-015-0050 | Стенка откосная | СТ3пл-400М | 2020 | 1400 | 5500 | 8,2 | B20 | F300 | W8 | 3,26 | 432 |
| 01-015-0051 | Блок фундамента | Ф1-200М | 3020 | 1200 | 2000 | 6,9 | B20 | F300 | W8 | 2,76 | 243 |
| 01-015-0052 | Блок фундамента | Ф1-300М | 3020 | 1200 | 3000 | 9,2 | B20 | F300 | W8 | 3,67 | 332 |
| 01-015-0053 | Блок фундамента | Ф2-85М | 3020 | 700 | 850 | 3,0 | B20 | F300 | W8 | 1,19 | 45 |
| 01-015-0054 | Блок фундамента | Ф2-120М | 3020 | 700 | 1200 | 3,8 | B20 | F300 | W8 | 1,51 | 67 |
| 01-015-0055 | Блок фундамента | Ф2-200М | 3020 | 700 | 2000 | 5,6 | B20 | F300 | W8 | 2,23 | 87 |
| 01-015-0056 | Блок фундамента | Ф3-85М | 4030 | 700 | 850 | 4,0 | B20 | F300 | W8 | 1,59 | 61 |
| 01-015-0057 | Блок фундамента | Ф3-120М | 4030 | 700 | 1200 | 5,0 | B20 | F300 | W8 | 2,02 | 82 |
| 01-015-0058 | Блок фундамента | Ф3-200М | 4030 | 700 | 2000 | 7,5 | B20 | F300 | W8 | 2,98 | 116 |
