Мы предлагаем широкий ассортимент бетонных и железобетонных изделий по адекватным ценам. Покупая бетонные и железобетонные изделия у нас, вы можете быть уверены в их качестве.


Цены действительны с 01.01.2019г.

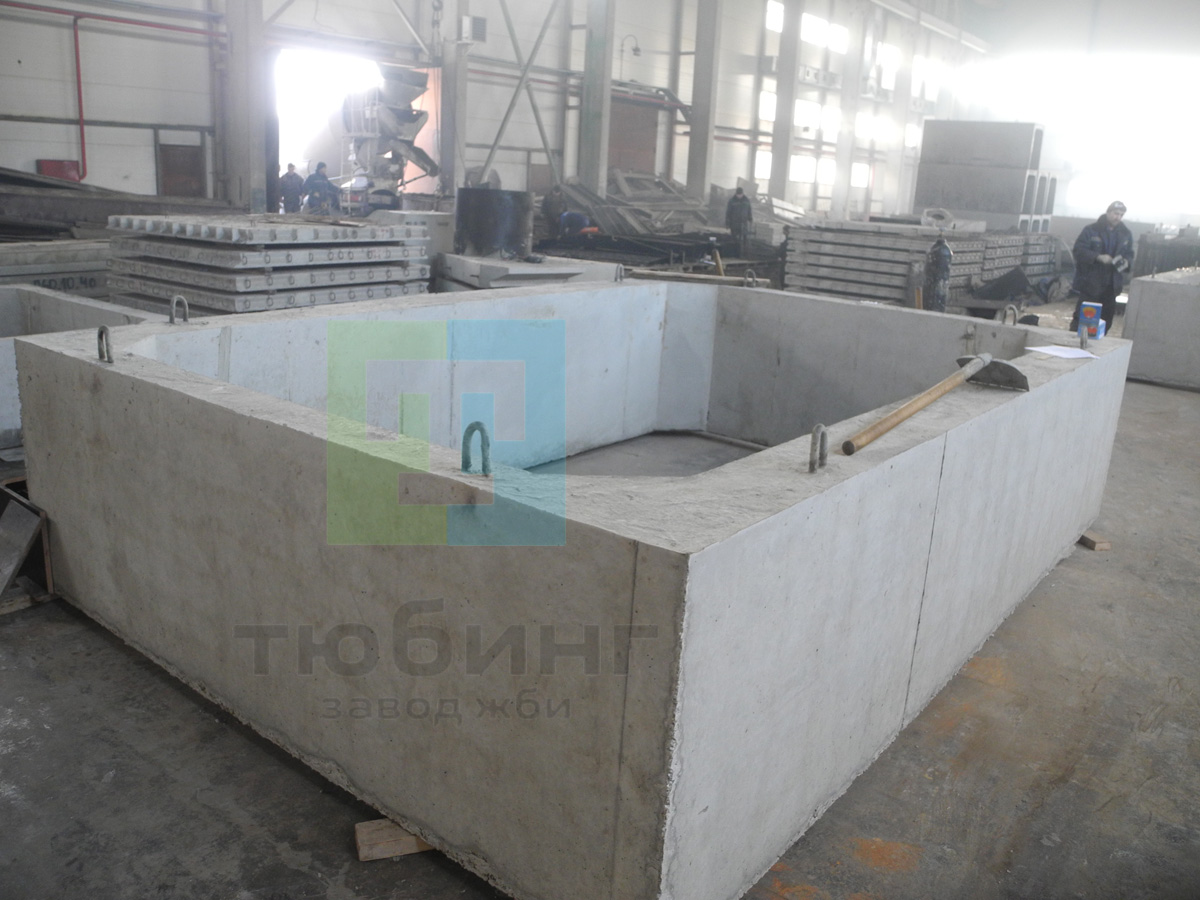

       Трубы водопропускные железобетонные прямоугольные сборные для автомобильных и железных дорог по серии 3.501.1-177.93. Вып. 1-1Завод ЖБИ Тюбинг выпускает прямоугольные звенья труб, блоки фундаментов и оголовки, применяемые под насыпями автомобильных и железных дорог в умеренных и суровых климатических условиях в районах с расчетной сейсмичностью до 9 баллов по серии 3.501.1-177.93, вып.1-1.

       Блоки труб предназначены для применения в строгом соответствии с расчетными высотами насыпей под железные и автомобильные дороги на постоянных и периодически действующих водотоках при отсутствии наледей, граница распространения которых следует, примерно, январской изотерме минус 13 гр.

       Бетонные и железобетонные изделия изготавливаются из тяжелого конструкционного бетона со средней плотностью не менее 2200 кг/м.куб. по ГОСТ26633-91 следующих классов по прочности: В30 и В35- для звеньев труб; B30- для стенок откосных; B20 - для блоков труб.
       Марка бетона по морозостойкости назначается проектом в зависимости от климатических условий района эксплуатации: F200- для звеньев и блоков труб в районах со среднемесячной температурой наружного воздуха минус 10 гр. и выше; F300 - для звеньев и блоков труб в районах со среднемесячной температурой наружного воздуха ниже минус 10 гр., до минус 20 гр. включительно.
       Отпускная прочность в летнее время - 70%, в зимнее время - 100%.

       В качестве рабочей арматуры железобетонных изделий принята арматура по ГОСТ 5781-82: класса A-III марки 25Г2С - для звеньев труб и класса A-I марки Ст3сп - для блоков труб.

Возможно по требованию заказчика нанесение холодной битумной гидроизоляционной мастики.

      Стоимость элементов прямоугольных труб не является публичной офертой и может меняться в зависимости от объема и общей ситуации на строительном рынке.

Номенклатура железобетонных и бетонных элементов для труб прямоугольных по серии  3.501.1-177.93, вып.1-1


Артикул Наименование Марка изделия Размеры наружные в мм Масса, т Класс бетона Объем бетона, м. куб. Расход стали
Длина Ширина Высота B F W
01-014-0001 Звено средней части ЗП1.100 1000 1220 1740 1,7 B30 F300 W6 0,66 88
01-014-0002 Звено средней части ЗП1.200 2000 1220 1740 3,4 B30 F300 W6 1,32 177
01-014-0003 Звено средней части ЗП2.100 1000 1220 1780 1,8 B30 F300 W6 0,70 99
01-014-0004 Звено средней части ЗП2.200 2000 1220 1780 3,6 B30 F300 W6 1,40 200
01-014-0005 Звено средней части ЗП3.100 1000 1220 1860 2,0 B30 F300 W6 0,80 130
01-014-0006 Звено средней части ЗП3.200 2000 1220 1860 4,0 B30 F300 W6 1,60 262
01-014-0007 Звено средней части ЗП4.100 1000 1490 1790 2,0 B30 F300 W6 0,81 102
01-014-0008 Звено средней части ЗП4.200 2000 1490 1790 4,0 B30 F300 W6 1,60 205
01-014-0009 Звено средней части ЗП5.100 1000 1490 1850 2,3 B30 F300 W6 0,90 117
01-014-0010 Звено средней части ЗП5.200 2000 1490 1850 4,6 B30 F300 W6 1,80 235
01-014-0011 Звено средней части ЗП6.100 1000 1490 1930 2,6 B30 F300 W6 1,02 162
01-014-0012 Звено средней части ЗП6.200 2000 1490 1930 5,2 B30 F300 W6 2,04 324
01-014-0013 Звено средней части ЗП7.100 1000 1740 2330 2,8 B30 F300 W6 1,11 129
01-014-0014 Звено средней части ЗП7.200 2000 1740 2330 5,6 B30 F300 W6 2,22 259
01-014-0015 Звено средней части ЗП8.100 1000 1740 2430 3,2 B30 F300 W6 1,28 154
01-014-0016 Звено средней части ЗП8.200 2000 1740 2430 6,4 B30 F300 W6 2,56 313
01-014-0017 Звено средней части ЗП9.100 1000 1800 2530 4,0 B30 F300 W6 1,60 231
01-014-0018 Звено средней части ЗП9.200 2000 1800 2530 8,0 B30 F300 W6 3,20 467
01-014-0019 Звено средней части ЗП10.100 1000 2260 2380 3,5 B30 F300 W6 1,41 189
01-014-0020 Звено средней части ЗП10.200 2000 2260 2380 7,0 B30 F300 W6 2,82 379
01-014-0021 Звено средней части ЗП11.100 1000 2260 2500 4,2 B30 F300 W6 1,69 259
01-014-0022 Звено средней части ЗП11.200 2000 2260 2500 8,4 B30 F300 W6 3,38 524
01-014-0023 Звено средней части ЗП12.100 1000 2320 2680 5,6 B30 F300 W6 2,25 328
01-014-0024 Звено средней части ЗП12.200 2000 2320 2680 11,2 B30 F300 W6 4,50 660
01-014-0025 Звено средней части ЗП13.100 1000 2760 2450 4,4 B35 F300 W6 1,77 229
01-014-0026 Звено средней части ЗП13.200 2000 2760 2450 8,8 B35 F300 W6 3,54 463
01-014-0027 Звено средней части ЗП14.100 1000 2840 2570 5,8 B35 F300 W6 2,31 332
01-014-0028 Звено средней части ЗП14.200 2000 2840 2570 11,6 B35 F300 W6 4,62 685
01-014-0029 Звено средней части ЗП15.100 1000 2900 2790 7,8 B35 F300 W6 3,10 483
01-014-0030 Звено средней части ЗП15.200 2000 2900 2790 15,6 B35 F300 W6 6,20 986
01-014-0031 Звено средней части ЗП16.100 1000 3320 3000 6,2 B35 F300 W6 2,49 332
01-014-0032 Звено средней части ЗП17.100 1000 3400 3140 8,0 B35 F300 W6 3,20 419
01-014-0033 Звено средней части ЗП18.100 1000 3460 3320 10,0 B35 F300 W6 4,02 945
01-014-0034 Звено средней части ЗП19.100 1000 4360 3130 9,1 B35 F300 W6 3,62 536
01-014-0035 Звено средней части ЗП20.100 1000 4420 3170 10,0 B35 F300 W6 3,98 826
01-014-0036 Звено средней части ЗП21.100 1000 4600 3370 13,7 B35 F300 W6 5,50 2201
01-014-0037 Звено средней части ЗП22.100 1000 1220 2240 1,9 B30 F300 W6 0,77 120
01-014-0038 Звено средней части ЗП23.100 1000 1490 2290 2,4 B30 F300 W6 0,94 126
01-014-0039 Звено средней части ЗП24.100 1000 1740 2830 3,1 B30 F300 W6 1,23 187
01-014-0040 Звено средней части ЗП25.100 1000 2260 2880 3,9 B30 F300 W6 1,54 264
01-014-0041 Звено средней части ЗП26.100 1000 2760 2950 4,8 B35 F300 W6 1,90 321
01-014-0042 Звено оголовка ЗП27 1000 1220 2620 2,4 B30 F300 W6 0,95 132
01-014-0043 Звено оголовка ЗП32 1000 1220 2120 2,1 B30 F300 W6 0,84 96
01-014-0044 Звено оголовка ЗП28 1000 1490 2660 2,9 B30 F300 W6 1,17 137
01-014-0045 Звено оголовка ЗП33 1000 1490 2160 2,6 B30 F300 W6 1,03 114
01-014-0046 Звено оголовка ЗП29 1000 1740 3200 3,7 B30 F300 W6 1,49 200
01-014-0047 Звено оголовка ЗП34 1000 1740 2700 3,4 B30 F300 W6 1,37 143
01-014-0048 Звено оголовка ЗП30 1000 2260 3240 4,7 B30 F300 W6 1,88 280
01-014-0049 Звено оголовка ЗП35 1000 2260 2740 4,4 B30 F300 W6 1,75 202
01-014-0050 Звено оголовка ЗП31 1000 2760 3300 5,8 B35 F300 W6 2,32 338
01-014-0051 Звено оголовка ЗП36 1000 2760 2800 5,5 B35 F300 W6 2,19 248
01-014-0052 Звено оголовка ЗП37 1000 3320 3340 7,5 B35 F300 W6 3,00 354
01-014-0053 Звено оголовка ЗП38 1000 4360 3460 9,9 B35 F300 W6 3,96 556
01-014-0054 Стенка откосная СТ1пл 1890 300 3610 3,8 B30 F300 W6 1,52 72
01-014-0055 Стенка откосная СТ2пл 2770 300 4150 6,5 B30 F300 W6 2,59 119
01-014-0056 Стенка откосная СТ3пл 1750 300 2790 2,8 B30 F300 W6 1,13 49
01-014-0057 Стенка откосная СТ4пл 2700 300 3030 4,4 B30 F300 W6 1,75 74
01-014-0058 Блок кордона К1 1220 450 420 0,5 B20 F200 W6 0,20 1
01-014-0059 Блок кордона К2 1490 450 420 0,6 B20 F200 W6 0,24 1
01-014-0060 Блок кордона К3 1740 450 420 0,7 B20 F200 W6 0,28 1
01-014-0061 Блок кордона К4 2260 450 420 0,9 B20 F200 W6 0,37 1
01-014-0062 Блок кордона К5 2760 450 420 1,1 B20 F200 W6 0,44 1
01-014-0063 Плита фундамента Ф1 1250 1500 200 1,0 B20 F300 W6 0,38 20
01-014-0064 Плита фундамента Ф2 1250 2010 200 1,3 B20 F300 W6 0,50 25
01-014-0065 Плита фундамента Ф3 1250 2510 200 1,6 B20 F300 W6 0,63 30
01-014-0066 Плита фундамента Ф4 1500 1500 200 1,1 B20 F300 W6 0,45 25
01-014-0067 Плита фундамента Ф5 1500 2010 200 1,5 B20 F300 W6 0,60 31
01-014-0068 Блок фундамента Ф6.201 2010 1320 700 4,5 B20 F200 W6 1,86 9
01-014-0069 Блок фундамента Ф6.302 3020 1320 700 6,7 B20 F200 W6 2,79 13
01-014-0070 Блок фундамента Ф6.403 4030 1320 700 8,9 B20 F200 W6 3,72 18
01-014-0071 Блок фундамента Ф7.201 2010 1590 700 5,4 B20 F200 W6 2,24 9
01-014-0072 Блок фундамента Ф7.302 3020 1590 700 8,1 B20 F200 W6 3,36 18
01-014-0073 Блок фундамента Ф7.403 4030 1590 700 10,8 B20 F200 W6 4,49 23
01-014-0074 Блок фундамента Ф8.201 2010 1900 700 6,4 B20 F200 W6 2,67 13
01-014-0075 Блок фундамента Ф8.302 3020 1900 700 9,6 B20 F200 W6 4,02 23
01-014-0076 Блок фундамента Ф8.403 4030 1900 700 12,9 B20 F200 W6 5,36 36
01-014-0077 Блок фундамента Ф9.201 2010 2420 700 8,2 B20 F200 W6 3,40 18
01-014-0078 Блок фундамента Ф9.302 3020 2420 700 12,3 B20 F200 W6 5,12 36
01-014-0079 Блок фундамента Ф9.403 4030 2420 700 16,4 B20 F200 W6 6,83 50
01-014-0080 Блок фундамента Ф10.201 2010 3000 700 10,2 B20 F200 W6 4,22 23
01-014-0081 Блок фундамента Ф10.302 3020 3000 700 15,2 B20 F200 W6 6,34 50
01-014-0082 Плита фундамента Ф11 950 500 200 0,3 B20 F300 W6 0,09 6
01-014-0083 Плита фундамента Ф12 1900 500 200 0,5 B20 F300 W6 0,19 11
01-014-0084 Плита фундамента Ф13 2400 500 200 0,6 B20 F300 W6 0,24 13
