Железобетонные камеры для тепловых сетей

Цены действительны с 01.01.2019г.

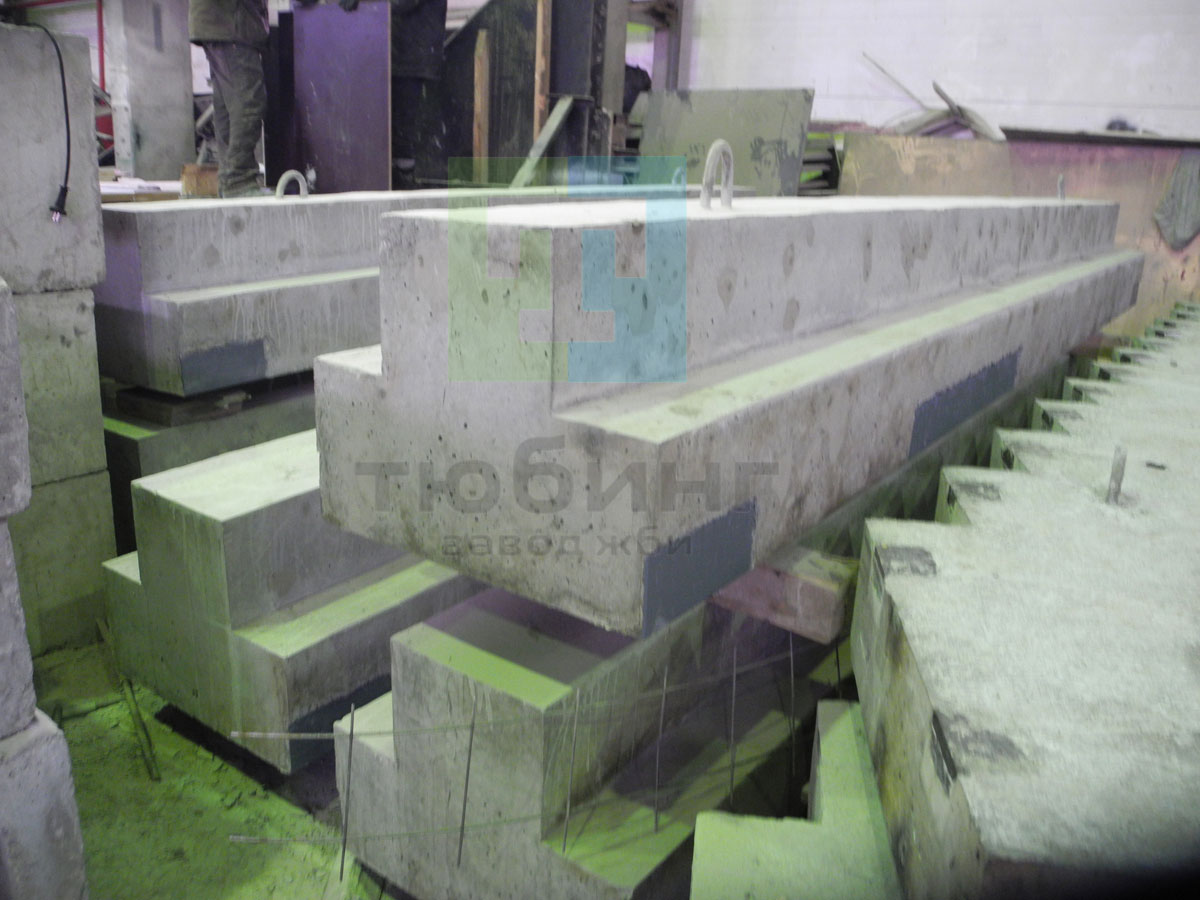

Балки железобетонные по альбому Ленгазтеплострой

Завод ЖБИ Тюбинг выпускает cборные железобетонные элементы для тепловых камер по альбому СК "Ленгазтеплострой", серии 3.903 КЛ-13 и РК2303-86.
Сборно-монолитные камеры по альбому СК "Ленгазтеплострой" путем подбора соответствующих марок сборных элементов и увеличения их количества могут быть построены размерами в плане от 5,0х4,5 м.кв., до неограниченных размеров, высотой 2,0, 2,25, 2,5 м. Все изделия предназначены для установки в проезжей части дороги с нормативной нагрузкой Н-30, колесная нагрузка - НК-80.
Марки изделий состоят из начальных букв наименования изделия: Ф – фундаментные блоки; Б – балки; ПС- стеновые панели.
Цифры соответствуют типоразмеру изделия, индекс «А» - изделию зеркального изображения.
В маркировке плит перекрытия (П) первые две цифры обозначают длину изделия, вторые две цифры ширину изделия. Плиты с квадратным отверстием имеют индекс «К», а с круглым - индекс «Д». Плиты с зеркальным изображением имеют индекс «1».

Технические требования к монтажу камер:
1. Фундаментные блоки устанавливаются на бетонную подготовку М-100 толщиной 10 см, пролитую сверху горячим битумом или холодной асфальтовой мастикой.
2. Работы по монтажу сборных железобетонных изделий стен начинать только после замоноличивания днища камеры. Арматура днища заготавливается заранее и соединяется на сварке с арматурными выпусками фундаментных блоков, устанавливаемых по контуру стен камеры.
3. Швы соединений изделий заделываются цементным раствором М-75.
4. Соединения сборных элементов между собой производится сваркой по закладным частям сплошным швом. Высота шва не более толщины свариваемых изделий, кроме оговоренных проектом. При необходимости ставятся накладные пластины.
5. Все металлические закладные части и металлоконструкции лестниц, опор и пр., покрываются антикоррозионным покрытием в соответствии с рабочими чертежами на прокладку инженерных сетей.
6. По покрытию камер создается уклон i=1,01 цементной штукатуркой с железнением. Наружная поверхность покрывается горячим битумом за 2 раза.
7. Котлован под камеру разрабатывается одновременно с траншеей под трубопроводы. Засыпка пазух котлована производится местным грунтом с тщательным послойным трамбованием, за исключением случаев специально оговоренных в проекте.
8. В случае больших усилий, действующих на камеры (свыше 80 т.) пазухи засыпать песком с послойным трамбованием.
9. Сборные элементы камер формуются в заводских условиях.
10. Допускаемые отклонения размеров изделий по длине, ширине и высоте +/- 10 мм. Допустимые отклонения по толщине защитного слоя +/- 5 мм.
Изделия превышающие по размерам допускаемые отклонения, а также имеющие дефекты в виде трещин и сколов, к монтажу не допускаются.
11. Бетон изделий класса В22,5, W4.
12. Арматурные сетки изделий сваривать контактной точечной сваркой или переносными сварочными клещами. Разрешается применять электродуговую сварку при диаметре свариваемых стержней свыше 8 мм.
13 Для крепления неподвижной опоры в монолитной части днища предусмотрена установка закладной детали.

Изделия по серии 3.903 КЛ-13 изготавливаются из гидротехнического бетона класса В22,5, W4, F150.
Для изготовления арматурных изделий применяется горячекатанная стержневая арматура классов A-III, A-I по ГОСТ 5781-75.
Армирование изделий предусмотрено сварными сетками и каркасами. Закладные детали по ГОСТ 10922-75.
Марка изделий состоит из букв и цифр. Буквы обозначают положение блоков в камере, цифры - основной размер камеры. Наличие люков или отверстий обозначено размером этого отверстия в знаменателе. Например: нижний блок камеры 3,0х3,0 - НБК-3,0, средний блок камеры 4,0 с отверстием - СБК4,0/2500х800.

Представленные на сайте цены на железобетонные камеры не являются публичной офертой. Стоимость элементов камер может меняться в зависимости от общей ситуации на строительном рынке и от объема заказываемой продукции.

Номенклатура сборных железобетонных элементов камер

Артикул	Наименование	Марка изделия	Размеры наружные в мм			Масса, т	Класс бетона			Объем бетона, м. куб.	Расход стали
Артикул	Наименование	Марка изделия	Длина	Ширина	Высота	Масса, т	B	F	W	Объем бетона, м. куб.	Расход стали
02-011-001	Колонна металлическая	К-1	2000	325	325	176	Ст3				176
02-011-002	Балка	Б-1	2700	600	470	1,46	B22,5	F200	W4	0,583	186,9
02-011-003	Балка	Б-2	3380	600	470	1,82	B22,5	F200	W4	0,730	218,0
02-011-004	Балка	Б-3	3860	600	470	2,08	В22,5	F200	W4	0,833	277,8
02-011-005	Балка	Б-4	4380	600	470	2,37	В22,5	F200	W4	0,950	307,1
02-011-006	Балка	Б-5	4860	600	470	2,62	В22,5	F200	W4	1,05	335,0
02-011-007	Фундаментный блок	Ф-1У	1700	1700	600	2,60	В22,5	F200	W4	1,04	226,7
02-011-008	Фундаментный блок	Ф-1	1350	980	600	1,20	В22,5	F200	W4	0,48	91,1
02-011-009	Фундаментный блок	Ф-2	1350	1980	600	2,40	В22,5	F200	W4	0,96	167,6
02-011-010	Фундаментный блок	Ф-3	1350	480	600	0,60	В22,5	F200	W4	0,24	57,3
02-011-011	Угловая стеновая панель	ПС-1У	1450	800	2470	2,87	В22,5	F200	W4	1,15	164,9
02-011-012	Угловая стеновая панель	ПС-1аУ	800	1450	2470	2,87	В22,5	F200	W4	1,15	164,9
02-011-013	Стеновая панель	ПС-1	980	220	2470	1,35	В22,5	F200	W4	0,54	82,7
02-011-014	Стеновая панель	ПС-2	1480	220	2470	2,02	В22,5	F200	W4	0,81	111,4
02-011-015	Стеновая панель	ПС-3	1980	220	2470	2,70	В22,5	F200	W4	1,08	140,0
02-011-016	Стеновая панель	ПС-4	1980	220	2470	2,63	В22,5	F200	W4	1,05	144,3
02-011-017	Плита перекрытия	П-23-16	2260	1580	220	1,97	В22,5	F200	W4	0,79	104,9
02-011-018	Плита перекрытия	П-28-16	2760	1580	220	2,40	В22,5	F200	W4	0,96	123,1
02-011-019	Плита перекрытия	П-33-16	3260	1580	220	2,85	В22,5	F200	W4	1,14	141,2
02-011-020	Плита перекрытия	П-38-16	3760	1580	220	3,27	В22,5	F200	W4	1,31	206,4
02-011-021	Плита перекрытия	П-43-16	4260	1580	220	3,70	В22,5	F200	W4	1,48	231,5
02-011-022	Плита перекрытия	П-23-21	2260	2080	220	2,58	В22,5	F200	W4	1,03	129,6
02-011-023	Плита перекрытия	П-28-21	2760	2080	220	3,15	В22,5	F200	W4	1,26	153,2
02-011-024	Плита перекрытия	П-33-21	3260	2080	220	3,72	В22,5	F200	W4	1,49	176,5
02-011-025	Плита перекрытия	П-38-21	3760	2080	220	4,30	В22,5	F200	W4	1,72	262,0
02-011-026	Плита перекрытия	П-43-21	4260	2080	220	4,87	В22,5	F200	W4	1,95	294,3
02-011-027	Плита перекрытия	П-23-21-К	2260	2080	220	2,06	В22,5	F200	W4	0,82	121,9
02-011-028	Плита перекрытия	П-28-21-К	2760	2080	220	2,63	В22,5	F200	W4	1,06	175,4
02-011-029	Плита перекрытия	П-33-21-К	3260	2080	220	3,19	В22,5	F200	W4	1,27	205,2
02-011-030	Плита перекрытия	П-38-21-К	3760	2080	220	3,76	В22,5	F200	W4	1,51	295,8
02-011-031	Плита перекрытия	П-43-21-К	4260	2080	220	4,33	В22,5	F200	W4	1,73	336,1
02-011-032	Плита перекрытия	П-23-21-К-1	2260	2080	220	2,06	В22,5	F200	W4	0,82	121,9
02-011-033	Плита перекрытия	П-28-21-К-1	2760	2080	220	2,63	В22,5	F200	W4	1,06	175,4
02-011-034	Плита перекрытия	П-33-21-К-1	3260	2080	220	3,19	В22,5	F200	W4	1,27	205,2
02-011-035	Плита перекрытия	П-38-21-К-1	3760	2080	220	3,76	В22,5	F200	W4	1,51	295,8
02-011-036	Плита перекрытия	П-43-21-К-1	4260	2080	220	4,33	В22,5	F200	W4	1,73	336,1
02-011-037	Плита перекрытия	П-23-16-К	2260	1580	220	1,45	В22,5	F200	W4	0,58	104,9
02-011-038	Плита перекрытия	П-28-16-К	2760	1580	220	1,88	В22,5	F200	W4	0,75	134,2
02-011-039	Плита перекрытия	П-33-16-К	3260	1580	220	2,33	В22,5	F200	W4	0,93	156,7
02-011-040	Плита перекрытия	П-38-16-К	3760	1580	220	2,76	В22,5	F200	W4	1,10	229,7
02-011-041	Плита перекрытия	П-43-16-К	4260	1580	220	3,18	В22,5	F200	W4	1,27	259,5
02-011-042	Плита перекрытия	П-23-16-К-1	2260	1580	220	1,45	В22,5	F200	W4	0,58	104,9
02-011-043	Плита перекрытия	П-28-16-К-1	2760	1580	220	1,88	В22,5	F200	W4	0,75	134,2
02-011-044	Плита перекрытия	П-33-16-К-1	3260	1580	220	2,33	В22,5	F200	W4	0,93	156,7
02-011-045	Плита перекрытия	П-38-16-К-1	3760	1580	220	2,76	В22,5	F200	W4	1,10	229,7
02-011-046	Плита перекрытия	П-43-16-К-1	4260	1580	220	3,18	B22,5	F200	W4	1,27	259,5
02-011-047	Плита перекрытия	П-23-16-Д	2260	1580	220	1,79	В22,5	F200	W4	0,715	115,7
02-011-048	Плита перекрытия	П-28-16-Д	2760	1580	220	2,22	В22,5	F200	W4	0,889	144,8
02-011-049	Плита перекрытия	П-33-16-Д	3260	1580	220	2,67	В22,5	F200	W4	1,069	166,2
02-011-050	Плита перекрытия	П-38-16-Д	3760	1580	220	3,09	В22,5	F200	W4	1,239	259,7
02-011-051	Плита перекрытия	П-43-16-Д	4260	1580	220	3,52	В22,5	F200	W4	1,409	290,5
02-011-052	Плита перекрытия	П-23-21-Д	2260	2080	220	2,40	В22,5	F200	W4	0,96	147,0
02-011-053	Плита перекрытия	П-28-21-Д	2760	2080	220	2,97	В22,5	F200	W4	1,19	173,6
02-011-054	Плита перекрытия	П-33-21-Д	3260	2080	220	3,55	В22,5	F200	W4	1,42	200,0
02-011-055	Плита перекрытия	П-38-21-Д	3760	2080	220	4,12	В22,5	F200	W4	1,65	311,2
02-011-056	Плита перекрытия	П-43-21-Д	4260	2080	220	4,70	В22,5	F200	W4	1,88	348,4
02-011-057	Плита перекрытия	П-23-21-Д-1	2260	2080	220	2,40	В22,5	F200	W4	0,96	147,0
02-011-058	Плита перекрытия	П-28-21-Д-1	2760	2080	220	2,97	В22,5	F200	W4	1,19	173,6
02-011-059	Плита перекрытия	П-33-21-Д-1	3260	2080	220	3,55	В22,5	F200	W4	1,42	200,0
02-011-060	Плита перекрытия	П-38-21-Д-1	3760	2080	220	4,12	В22,5	F200	W4	1,65	311,2
02-011-061	Плита перекрытия	П-43-21-Д-1	4260	2080	220	4,70	В22,5	F200	W4	1,88	348,4
02-011-062	Стеновая панель	ПС-5	3820	220	2470	4,32	В22,5	F200	W4	1,73	634,9
02-011-063	Стеновая панель	ПС-6	4340	220	2470	4,00	В22,5	F200	W4	1,59	814,8
02-011-064	Стеновая панель	ПС-7	5320	220	2470	5,32	В22,5	F200	W4	2,13	859,1
02-011-065	Лестница (металлическая)	Л-1	2500	540	75	50,0	─	─	─	─	50,0
02-011-066	Плита перекрытия	ВП-16-6	1610	600	160	0,38	В22,5	F200	W4	0,15	17,28
02-011-067	Плита перекрытия	ВП-19-6	1910	600	160	0,43	В22,5	F200	W4	0,17	25,16
02-011-068	Плита перекрытия	ВП-22-6	2210	600	160	0,50	В22,5	F200	W4	0,20	38,19
02-011-069	Плита перекрытия	ВП-25-12	2520	1200	220	1,62	В22,5	F200	W4	0,65	49,45
02-011-070	Плита перекрытия	ВП-28-12	2820	1200	220	1,82	В22,5	F200	W4	0,73	63,37
02-011-071	Плита перекрытия	ВП-31-12	3130	1200	260	2,38	В22,5	F200	W4	0,95	72,28
02-011-072	Плита перекрытия	ВП-34-12	3430	1200	260	2,60	В22,5	F200	W4	1,04	100,04
02-011-073	Плита перекрытия	ВП-37-12	3740	1200	320	3,48	В22,5	F200	W4	1,39	113,11
02-011-074	Плита перекрытия	ВП-40-12	4040	1200	320	3,78	В22,5	F200	W4	1,51	161,07
02-011-075	Плита перекрытия	ВП-43-12	4300	1200	360	4,55	В22,5	F200	W4	1,82	170,70
02-011-076	Плита перекрытия	ВП-46-12	4600	1200	360	4,88	В22,5	F200	W4	1,95	221,69
02-011-077	Плита перекрытия	ВП-49-6	4900	600	360	2,52	В22,5	F200	W4	1,01	141,10
02-011-078	Плита перекрытия	ВП-55-6	5500	600	400	3,18	В22,5	F200	W4	1,27	176,17
02-011-079	Плита перекрытия	ВП-16-18	1610	1800	160	0,98	В22,5	F200	W4	0,39	45,73
02-011-080	Плита перекрытия	ВП-19-18	1910	1800	160	1,18	В22,5	F200	W4	0,47	59,88
02-011-081	Плита перекрытия	ВП-22-18	2210	1800	160	1,40	В22,5	F200	W4	0,56	98,26
02-011-082	Плита перекрытия	ВП-25-18	2520	1800	220	2,22	В22,5	F200	W4	0,89	100,61
02-011-083	Плита перекрытия	ВП-28-18	2820	1800	220	2,52	В22,5	F200	W4	1,01	132,19
02-011-084	Плита перекрытия	ВП-34-18	3430	1800	260	3,68	В22,5	F200	W4	1,47	180,24
02-011-085	Плита перекрытия	ВП-40-18	4040	1800	320	5,35	В22,5	F200	W4	2,14	229,78
02-011-086	Плита перекрытия	ВП-25-12к	2520	1200	220	1,65	В22,5	F200	W4	0,66	51,16
02-011-087	Плита перекрытия	ВП-28-12к	2820	1200	260	1,85	В22,5	F200	W4	0,74	67,08
02-011-088	Плита перекрытия	ВП-34-12к	3430	1200	260	2,65	В22,5	F200	W4	1,06	101,75
02-011-089	Плита перекрытия	ВП-40-12к	4040	1200	320	3,80	В22,5	F200	W4	1,52	137,75
02-011-090	Плита перекрытия	ВП-46-12к	4600	1200	360	4,90	В22,5	F200	W4	1,96	194,87
02-011-091	Плита перекрытия	ВП-25-18к	2520	1800	220	2,28	В22,5	F200	W4	0,91	102,02
02-011-092	Плита перекрытия	ВП-28-18к	2820	1800	220	2,58	В22,5	F200	W4	1,03	133,21
02-011-093	Плита перекрытия	ВП-34-18к	3430	1800	260	3,72	В22,5	F200	W4	1,49	181,26
02-011-094	Плита перекрытия	ВП-40-18к	4040	1800	320	5,40	В22,5	F200	W4	2,16	230,80
02-011-095	Плита перекрытия	ВПН-49-10	4900	1000	360	4,41	В22,5	F200	W4	1,76	232,84
02-011-096	Плита перекрытия	ВПН-49-10у	4900	1000	360	4,41	В22,5	F200	W4	1,76	312,95
02-011-097	Нижний блок камеры	НБК-3,0	3260	3260	530	5,40	В22,5	F150	W4	2,15	405,5
02-011-098	Средний блок камеры	СБК-3,0	3260	3260	1385	5,65	В22,5	F200	W4	2,26	312,8
02-011-099	Средний блок камеры с отверстиями	СБК-3,0/800x1600	3260	3260	1385	4,83	В22,5	F200	W4	1,93	324,4
02-011-100	Средний блок камеры	СБК-4,0	4320	700	2000	4,4	В22,5	F200	W4	1,75	295
02-011-101	Средний блок камеры	СБКУ-4,0	4320	700	2000	4,4	В22,5	F200	W4	1,75	413,7
02-011-102	Средний блок камеры	СБК-4,0-1	4520	790	2000	7,1	В22,5	F200	W4	2,84	318,4
02-011-103	Средний блок камеры	СБК-5,5	6020	790	2000	8,8	В22,5	F200	W4	3,53	592,6
02-011-104	Средний блок камеры	СБК-4,0А	4320	700	2000	4,4	В22,5	F200	W4	1,75	297,1
02-011-105	Средний блок камеры с отверстием	СБК-4,0/2500х800	4320	700	2000	3,7	В22,5	F200	W4	1,48	317,6
02-011-106	Средний блок камеры с отверстием	СБК-4,0-1/2500х800	4520	790	2000	5,95	В22,5	F200	W4	2,38	339,0
02-011-107	Средний блок камеры с отверстием	СБКУ-4,0/2500x800	4320	700	2000	3,7	В22,5	F200	W4	1,48	443,1
02-011-108	Средний блок камеры с отверстием	СБК-4,0А/2500x800	4320	700	2000	3,7	В22,5	F200	W4	1,48	319,7
02-011-109	Средняя панель камеры	СПК-2,5	1430	180	2000	1,28	В22,5	F200	W4	0,51	84,9
02-011-110	Средняя панель камеры	СПК-4,0	2870	180	2000	2,58	В22,5	F200	W4	1,03	147,4
02-011-111	Средняя панель камеры	СПК-5,5	4310	180	2000	3,88	В22,5	F200	W4	1,55	309,9
02-011-112	Средняя панель камеры	СПК-7,0	5750	280	2000	8,05	В22,5	F200	W4	3,22	351,1
02-011-113	Верхний блок камеры с ребрами	ВБК-3,0	3260	3260	380	5,25	В22,5	F200	W4	2,1	267,8
02-011-114	Нижний блок камеры	НБК-4,0	4320	1430	400	3,2	В22,5	F200	W4	1,27	232,2
02-011-115	Нижний блок камеры	НБК-4,0-1	4520	1530	400	4,03	В22,5	F200	W4	1,61	252,2
02-011-116	Нижний блок камеры	НБК-4,0-2	4520	1430	400	3,43	В22,5	F200	W4	1,37	265,4
02-011-117	Нижний блок камеры	НБК-4,0-3	4320	1430	400	3,20	В22,5	F200	W4	1,27	252,7
02-011-118	Верхний блок камеры	ВБК-4,0-1	4320	1430	400	3,20	В22,5	F200	W4	1,26	269,0
02-011-119	Нижний блок камеры	НБК-5,5-1	6020	1530	450	6,00	В22,5	F200	W4	2,4	381,9
02-011-120	Нижний блок камеры	НБК-5,5-2	6020	1430	450	5,80	В22,5	F200	W4	2,3	415,4
02-011-121	Верхний блок камеры	ВБК-5,5	5780	1430	600	5,70	В22,5	F200	W4	2,3	422,5
02-011-122	Верхний блок камеры с отверстиями	ВБК-4,0/900х900/600	4320	1430	400	2,90	В22,5	F200	W4	1,16	260,6
02-011-123	Верхний блок камеры с отверстиями	ВБК-5,5/900х900/600	5780	1430	600	5,40	В22,5	F200	W4	2,15	408,2
02-011-124	Верхняя плита камеры с отверстиями	ВПК-4	2870	2080	220	2,65	В22,5	F200	W4	1,06	149,5
