Мы предлагаем широкий ассортимент бетонных и железобетонных изделий по адекватным ценам. Покупая бетонные и железобетонные изделия у нас, вы можете быть уверены в их качестве.


Железобетонные элементы передвижных опор линий электропередач по серии 3.407.9-180, вып. 2.     Завод ЖБИ Тюбинг выпускает:
1.  Сборные железобетонные подножники и металлические подножники для деревянных опор линий электропередачи 6-35 кВ по серии 3.407.9-180 выпуск 2.
     Подножники предназначены установки в карьерах, отвалах и других временных объектах в районах с сейсмичностью до 7 баллов включительно, расчетная температура воздуха от минус 60°С до плюс 30°С, в I-IV географических районах по ветровому давлению и по весу снегового покрова.

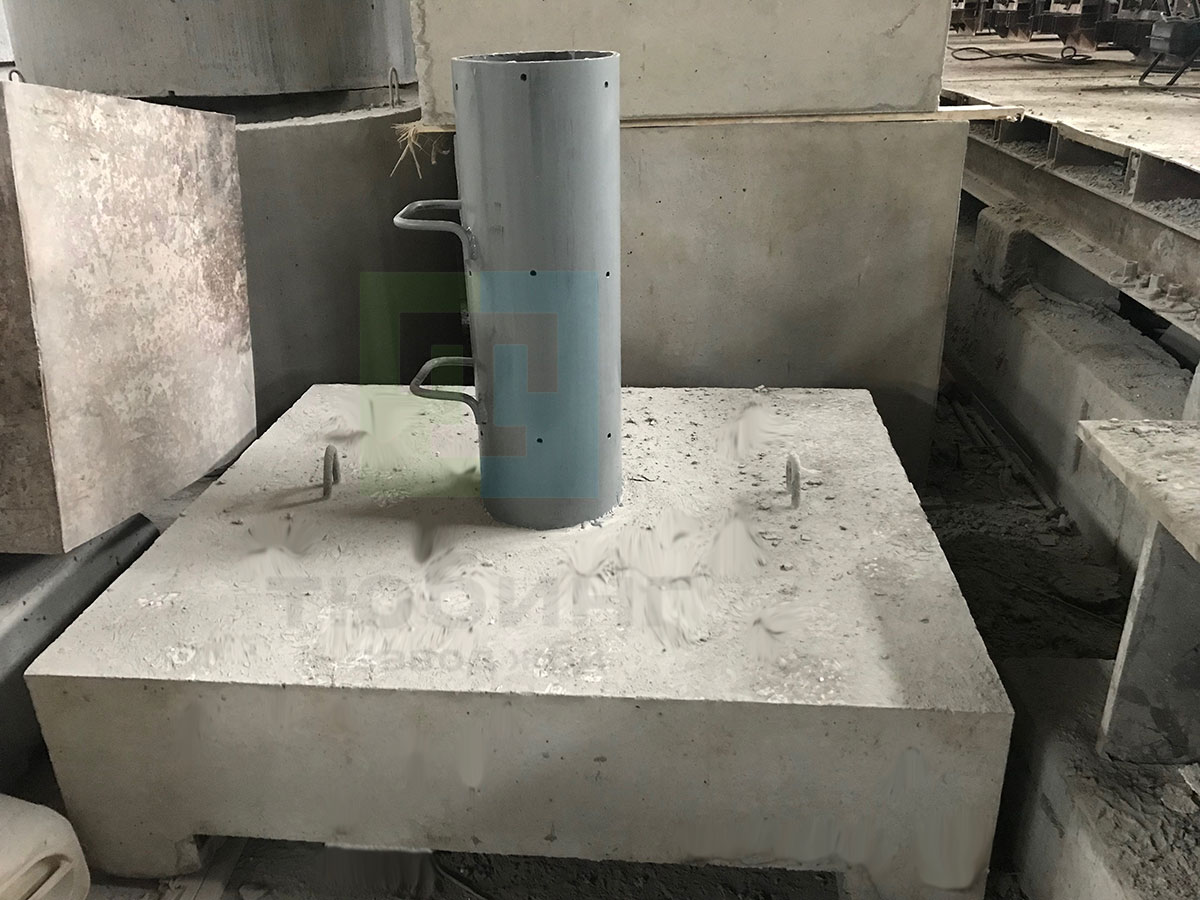

     Деревянные опоры крепятся к подножнику (металлическому или железобетонному), за исключением ПЖС, с помощью металлической трубы, входящей в состав подножника.
     Деревянные опоры крепятся к подножнику марки ПЖС с помощью металлических соединительных элементов.
     Металлические опоры крепятся к подножнику (металлическому или железобетонному) с помощью болтового соединения.

     Для изготовления подножников применяется тяжелый бетон В15.
     Марка бетона по морозостойкости не ниже F100 при температуре ниже минус 40⁰С.
     Отпускная прочность бетона в летнее время - 70%, в зимнее время - 100%.


     Подножники армируются сварными сетками из арматурной стали класса А-III, А-I по ГОСТ 5781-82.
     Сварные соединения листового и фасонного проката в закладных и соединительных изделиях и в стальных элементах допускается выполнять дуговой сваркой. Сварные швы – двусторонние, неоговоренная величина катета угловых швов – 6 мм.

2.  Сборные железобетонные подножники ПЖ-1 и пригрузочные плиты ПЖ-2 для прожекторных опор переносного типа по проекту 3-403-7, предназначенных для освещения карьеров, отвалов и других открытых пространств.
     Изделия применяются при установке стальных прожекторных опор высотой 10 и 15 метров в I-IV географических районах по ветровому давлению и по весу снегового покрова, расчетная температура воздуха от минус 40°С до плюс 40°С.

Для изготовления пригрузочных плит применяется тяжелый бетон В15,  подножников -  В22,5.

      Цены на сборные железобетонные подножники и металлические подножники указаны с учетом НДС, без учета доставки. Представленные на сайте цены на подножники по серии 3.407.9-180 не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.


Железобетонные элементы передвижных опор линий электропередач по серии  3.407.9-180, вып. 2 и
железобетонные элементы для прожекторных опор переносного типа по проекту 3-403-7


Артикул Наименование Марка изделия Размеры наружные в мм Масса, т Класс бетона Объем бетона, м. куб. Расход стали
Длина Ширина Высота B F W
04-009-0001 Подножник железобетонный ПЖД1 1400 1200 1200 1,425 B15 F100 W2 0,57 141
04-009-0002 Подножник железобетонный ПЖД2А 1600 1600 1200 2,15 B15 F100 W2 0,86 165
04-009-0003 Подножник железобетонный ПЖД2Б 1600 1600 1200 2,15 B15 F100 W2 0,86 170
04-009-0004 Подножник железобетонный ПЖД2В 1600 1600 1200 2,15 B15 F100 W2 0,86 179
04-009-0005 Подножник железобетонный ПЖД2Г 1600 1600 1200 2,15 B15 F100 W2 0,86 185
04-009-0006 Подножник железобетонный ПЖД3Б 2000 1600 1200 2,8 B15 F100 W2 1,12 183
04-009-0007 Подножник железобетонный ПЖД3В 2000 1600 1200 2,8 B15 F100 W2 1,12 192
04-009-0008 Подножник железобетонный ПЖД3Г 2000 1600 1200 2,8 B15 F100 W2 1,12 197
04-009-0009 Подножник железобетонный ПЖД4Б 2200 1800 1200 3,5 B15 F100 W2 1,40 194
04-009-0010 Подножник железобетонный ПЖД4В 2200 1800 1200 3,5 B15 F100 W2 1,40 203
04-009-0011 Подножник железобетонный ПЖД4Г 2200 1800 1200 3,5 B15 F100 W2 1,40 208
04-009-0012 Подножник железобетонный ПЖД5Б 3000 1600 1200 4,4 B15 F100 W2 1,76 212
04-009-0013 Подножник железобетонный ПЖД5В 3000 1600 1200 4,4 B15 F100 W2 1,76 221
04-009-0014 Подножник железобетонный ПЖД5Г 3000 1600 1200 4,4 B15 F100 W2 1,76 226
04-009-0015 Подножник железобетонный ПЖМ3А 2000 1600 400 2,8 B15 F100 W2 1,12 141
04-009-0016 Подножник железобетонный ПЖМ3Б 2000 1600 400 2,8 B15 F100 W2 1,12 141
04-009-0017 Подножник железобетонный ПЖМ4А 2200 1800 400 3,5 B15 F100 W2 1,40 154
04-009-0018 Подножник железобетонный ПЖМ4Б 2200 1800 400 3,5 B15 F100 W2 1,40 154
04-009-0019 Подножник железобетонный ПЖМ5 3000 1600 400 4,4 B15 F100 W2 1,76 172
04-009-0020 Подножник железобетонный сарбайский ПЖС 2000 2000 1400 3,9 B22,5 F200 W4 1,65 87
04-009-0021 Подножник металлический ПМД1А 1600 1700 1200 0,362 362
04-009-0022 Подножник металлический ПМД1Б 1600 1700 1200 0,367 367
04-009-0023 Подножник металлический ПМД1В 1600 1700 1200 0,372 372
04-009-0024 Подножник металлический ПМД1Г 1600 1700 1200 0,378 378
04-009-0025 Подножник металлический ПМД2А 2500 1700 1200 0,428 428
04-009-0026 Подножник металлический ПМД2Б 2500 1700 1200 0,433 433
04-009-0027 Подножник металлический ПМД2В 2500 1700 1200 0,439 439
04-009-0028 Подножник металлический ПМД2Г 2500 1700 1200 0,444 444
04-009-0029 Плита опорная ПО1 1600 1600 500 2,800 B15 F100 W2 1,12 95
04-009-0030 Плита опорная ПО2 1600 1600 800 4,725 B15 F100 W2 1,89 98
04-009-0031 Подножник железобетонный ПЖ-1 2700 2700 500 5,500 B22,5 F200 W4 2,20 154
04-009-0032 Пригрузочная плита ПЖ-2 2000 400 500 0,960 B15 F100 W2 0,40 17
