Мы предлагаем широкий ассортимент бетонных и железобетонных изделий по адекватным ценам. Покупая бетонные и железобетонные изделия у нас, вы можете быть уверены в их качестве.


Характеристики изделия:
Наименование

Звено

Марка изделия

ЗТП25.20-2

Нормативный документ

ГОСТ 26067.1-83

Артикул

01-058-0007

Длина, мм

1400

Ширина, мм

2840

Высота, мм

2560

Масса, т

5,7

Прочность на сжатие

B22,5

Морозостойкость

F200

Водонепроницаемость

W6

Объем, м.куб.

2,29

Расход стали, кг

194,1

Производитель

Тюбинг


     Завод ЖБИ Тюбинг выпускает по ГОСТ 26067.1-83 железобетонные звенья ЗТП25.20-2 безнапорных труб прямоугольного сечения, изготовляемые из тяжелого бетона и предназначенные для устройства водопроводящей части гидротехнических сооружений на каналах оросительных и осушительных систем, а также водосбросов плотин из грунтовых материалов, строящихся в любых климатических условиях.
     Звенья труб, предназначенных для эксплуатации в условиях воздействия агрессивной среды, должны удовлетворять дополнительным требованиям, установленным проектом трубопровода согласно СНиП II-28-73.
Стандарт не распространяется на звенья труб, укладываемых под насыпями железных дорог и автомобильных дорог I, II и III технических категорий, в сооружениях при устройстве обратной засыпки грунтом с углом внутреннего трения менее 30°, в районах сейсмичностью 9 баллов, в условиях просадочных и пучинистых грунтов.

     Звенья изготавливаются из тяжелого бетона класса по прочности на сжатие В22,5 и марки по водонепроницаемости W6, марка по морозостойкости назначается проектом.
     Отпускная прочность бетона в зимнее время - 100%, в остальные периоды - не менее 70% проектной прочности.
     Изделия могут быть выполнены из бетона с морозостойкостью F300 в хлористых солях или иными требованиями.

     Армирование звеньев предусмотрено сварными каркасами и сетками, изготовляемыми с помощью контактной точечной сварки, из стержневой арматурной стали классов A-I, A-III по ГОСТу 5781-82, а Ат-IIIC - ГОСТу 10268-80.
     Монтажные петли изготавливаются из стержневой горячекатаной гладкой стали класса А-I по ГОСТу 5781-82.

     Действительное отклонение толщины защитного слоя бетона до арматуры звеньев высшей категории качества не должно превышать ±3 мм.
     Категория внутренних бетонных поверхностей звеньев - А6, наружных - А7.

ЗТП25.20-2 ─ звено трубы прямоугольного сечения с отверстием шириной 2500 мм и высотой 2000 мм, 2-й несущей способности.

     Варианты маркировки:
1.    ЗТП25.20-2
2.    ЗТП25.20.2
3.    ЗТП25-20-2
4.    ЗТП25 20 2
5.    ЗТП 25.20-2
6.    ЗТП 25.20.2
7.    ЗТП 25-20-2
8.    ЗТП 25 20 2
9.    3ТП25.20-2
10.  3ТП 25.20-2
11.  3ТП25.20.2
12.  3ТП25-20-2
13.  3ТП 25 20 2

     Цена на железобетонное звено ЗТП25.20-2 по ГОСТ 26067.1-83 указана с учетом НДС, без учета доставки. Стоимость звеньев может меняться в зависимости от объема и общей ситуации на строительном рынке.
     Представленные на сайте цены на ЖБИ не являются публичной офертой.

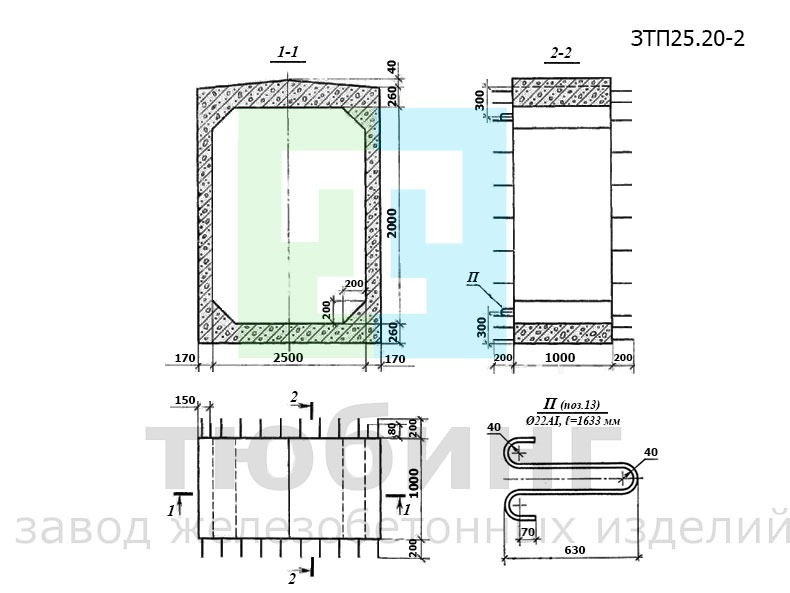

Эскиз звена ЗТП25.20-2

Звено ЗТП25.20-2 безнапорных труб прямоугольного сечения по ГОСТ 26067.1-83
