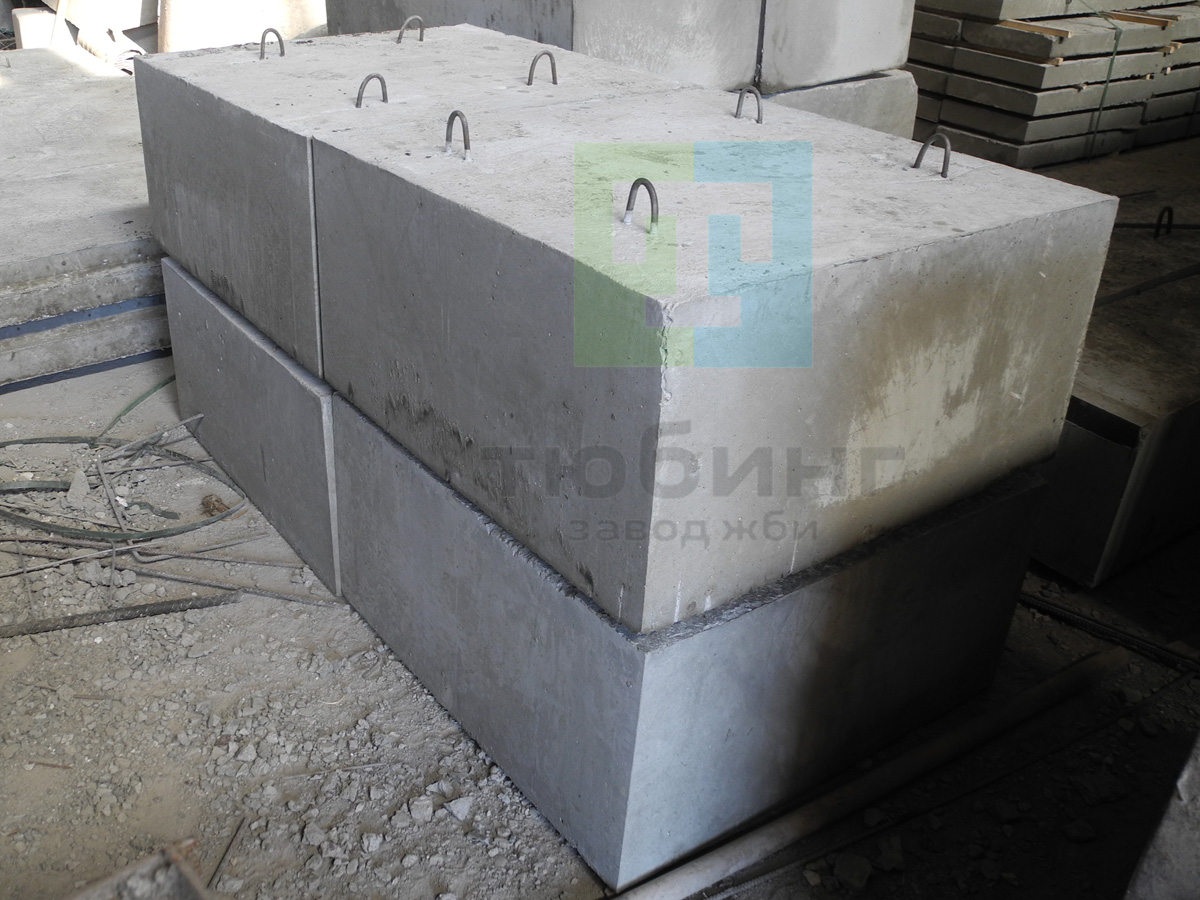

Упор бетонный УН-11 по серии 3.001.1-3.

Характеристики изделия:
Наименование	Упор бетонный
Марка изделия	УН-11
Нормативный документ	3.001.1-3
Артикул	02-009-0071
Длина, мм	1500
Ширина, мм	1500
Высота, мм	600
Масса, т	3,38
Прочность на сжатие	B25
Морозостойкость	F200
Водонепроницаемость	W6
Объем, м.куб.	1,35
Расход стали, кг	6,75
Производитель	Тюбинг

Характеристики изделия:

Наименование

Упор бетонный

Марка изделия

УН-11

Нормативный документ

3.001.1-3

Артикул

02-009-0071

Длина, мм

1500

Ширина, мм

1500

Высота, мм

600

Масса, т

3,38

Прочность на сжатие

B25

Морозостойкость

F200

Водонепроницаемость

W6

Объем, м.куб.

1,35

Расход стали, кг

6,75

Производитель

Тюбинг

Завод ЖБИ Тюбинг выпускает бетонные упоры УН-11 по серии 3.001.1-3, применяемые на наружных напорных трубопроводах водопровода и канализации из пластмассовых, чугунных, асбестоцементных и железобетонных труб. Упоры предназначены для восприятия усилий, возникающих под действием внутреннего давления в местах поворота напорных трубопроводов из труб с раструбными соединениями и с соединениями на муфтах.
Упоры предназначены для применения в условиях сухих грунтов, т.е. когда расчетный уровень грунтовых вод находится не менее чем на 1м ниже подошвы упора, и для водонасыщенных грунтов. Если расчетный уровень грунтовых вод на упорах для поворота труб в вертикальной плоскости выпуклостью вверх выше половины высоты упора, то упор следует проверить на устойчивость, при необходимости размеры упоров следует увеличить.

Упоры на поворотах трубопроводов в вертикальной плоскости выпуклостью вниз (УН) рассчитаны для углов поворота 30⁰,45⁰ и 90⁰.

При изготовлении упоров применяется бетон класса по прочности на сжатие В25.
Отпускная прочность в летнее время - 70%, в зимнее время - 100%.
Возможно изготовление упоров любой длины и сечения, как по чертежам заказчика, так и по чертежам завода ЖБИ Тюбинг.

УН-11 - упор на повороте трубопровода в вертикальной плоскости выпуклостью вниз, 11 - типоразмер.

Варианты маркировки:
1. УН-11
2. УН 11
3. УН11
4. УН.11
5. УН/11
6. У Н 11

Цена на упор бетонный УН-11 указана с учетом НДС, без учета доставки. Представленная на сайте цена на упор УН-11 по серии 3.001.1-3 не является публичной офертой и может меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

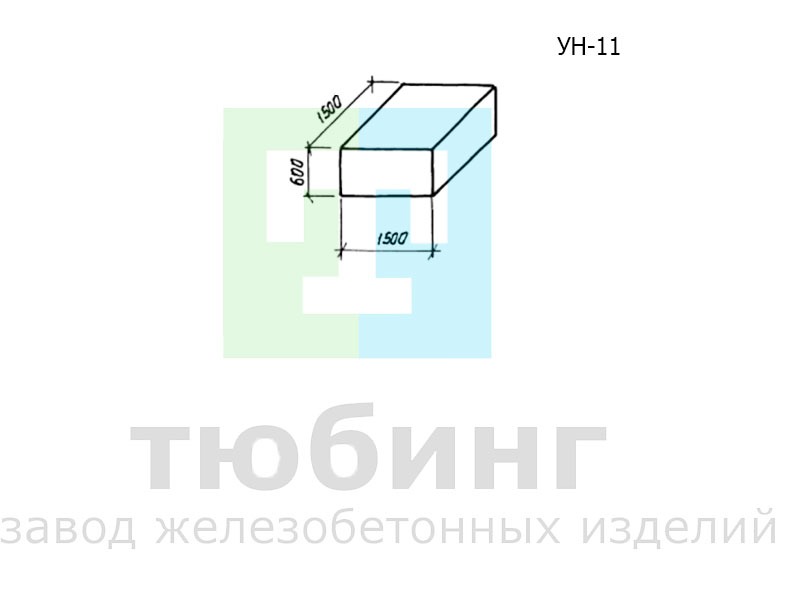

Эскиз упора УН-11
Упор УН-11 по серии 3.001.1-3 для напорных трубопроводов водопровода и канализации
