Мы предлагаем широкий ассортимент бетонных и железобетонных изделий по адекватным ценам. Покупая бетонные и железобетонные изделия у нас, вы можете быть уверены в их качестве.


Характеристики изделия:
Наименование

Упор бетонный

Марка изделия

УВ-30а

Нормативный документ

3.001.1-3

Артикул

02-009-0157

Длина, мм

2300

Ширина, мм

2300

Высота, мм

2200

Масса, т

25,30

Прочность на сжатие

B25

Морозостойкость

F200

Водонепроницаемость

W6

Объем, м.куб.

10,12

Расход стали, кг

50,60

Производитель

Тюбинг


     Завод ЖБИ Тюбинг выпускает бетонные упоры УВ-30а по серии 3.001.1-3, применяемые на наружных напорных трубопроводах водопровода и канализации из пластмассовых, чугунных, асбестоцементных и железобетонных труб. Упоры предназначены для восприятия усилий, возникающих под действием внутреннего давления в местах поворота напорных трубопроводов из труб с раструбными соединениями и с соединениями на муфтах.
     Упоры предназначены для применения в условиях сухих грунтов, т.е. когда расчетный уровень грунтовых вод находится не менее чем на 1м ниже подошвы упора, и для водонасыщенных грунтов. Если расчетный уровень грунтовых вод на упорах для поворота труб в вертикальной плоскости выпуклостью вверх выше половины высоты упора, то упор следует проверить на устойчивость, при необходимости размеры упоров следует увеличить.

     При изготовлении упоров применяется бетон класса по прочности на сжатие В25.
Отпускная прочность в летнее время - 70%, в зимнее время - 100%.
     Возможно изготовление упоров любой длины и сечения, как по чертежам заказчика, так и по чертежам завода ЖБИ Тюбинг.

      Марка упора УВ состоит из буквенного и цифрового индексов:  упор на повороте трубопровода в вертикальной плоскости выпуклостью вверх (якорь), типоразмер, индекс "а" -  угол поворота 45⁰.
Марка такого упора (якоря) имеет вид дроби: в числителе показана марка бетонного блока, типоразмер, а в знаменателе - исполнение закладного изделия, крепление.

     УВ-30а - упор на повороте трубопровода в вертикальной плоскости выпуклостью вверх (якорь) для угла поворота 45⁰, 30 - типоразмер.

     Варианты маркировки:
1.     УВ-30а
2.     УВ-30 а
3.     УВ-30-а
4.     УВ-30/а
5.     УВ30а
6.     УВ30 а
7.     УВ30-а
8.     УВ30/а
9.     УВ 30а
10.   УВ 30 а
11.   УВ 30-а
12.   УВ 30/а
13.   УВ.30.а
14.   УВ/30/а

     Цена на упор бетонный УВ-30а указана с учетом НДС, без учета доставки.  Представленная на сайте цена на упор УВ-30а по серии 3.001.1-3 не является публичной офертой и может меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

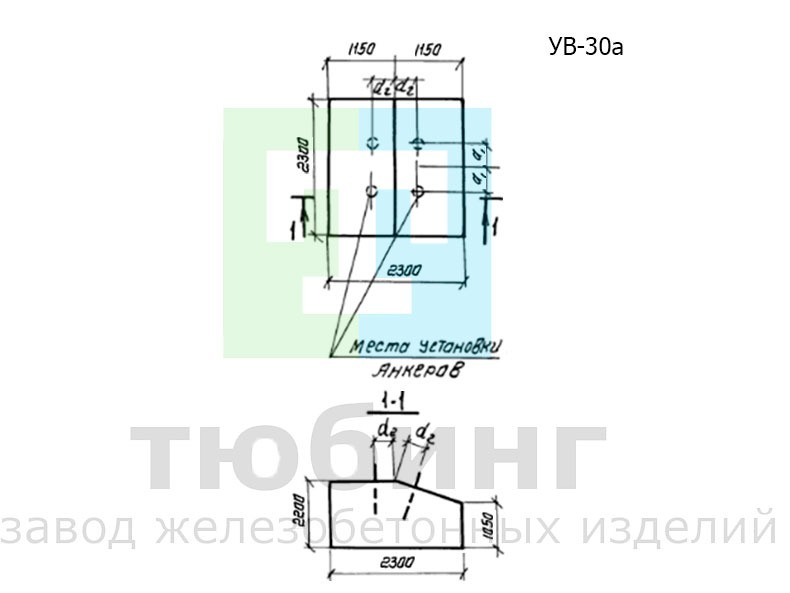

Эскиз упора УВ-30а
Упор УВ-30а по серии 3.001.1-3 для напорных трубопроводов водопровода и канализации
