Цены действительны с 05.05.2021г.
Завод ЖБИ Тюбинг выпускает железобетонные изделия по серии 3.505.1-16 выпуск 1 из ненапряженного железобетона в климатической зоне с расчетной температурой наружного воздуха не ниже минус 40°С, предназначенные для строительства конструкций крепления откосов в климатической зоне с расчетной температурой наружного воздуха не ниже минус 40°С:
- из сборных плит, омоноличенных по контуру в укрупненные карты;
- из сборных плит, разделенных открытыми швами.
В выпуске представлены следующие изделия:
- плиты прямоугольного сечения типа П и ПО;
- упоры типа У;
- парапеты типа ПП.
Изделия применяются при строительстве земляных оградительных безнапорных сооружений откосного профиля, откосных и полуоткосных набережных, берегоукреплений и судоходных каналов для защиты их от воздействия ветровых и судовых волн и льда.
Плиты марок ПО10, ПО15, П15, П15-Н для конструкций, работающих в районах с расчетной температурой наружного воздуха ниже минус 40°С, применять не рекомендуется.
Плиты, упоры и парапеты изготавливаются из гидротехнического бетона класса В22,5.
Морозостойкость и водонепроницаемость устанавливаются проектом (не ниже F300 и W4).
При применении железобетонных изделий в Северной строительно-климатической зоне марки бетона па морозостойкости и водонепроницаемости должны быть не менее F300 и W8.
Для улучшения технологических свойств бетонной смеси и повышения долговечности железобетонных конструкций в бетонную смесь рекомендуется вводить поверхностно-активные органические.
Обязательна антикоррозионная обработка металлических частей специальными составами для продления эксплуатационного срока.
Прочность бетона изделий ко времени замораживания должна быть не менее 100% проектной прочности.
Отпускная прочность бетона в зимнее время - 100%, в остальные периоды - не менее 70% проектной прочности.
Изделия армируются пространственными каркасами, собираемыми с помощью сварочных клещей.
При армировании применяется арматурная сталь класса A-III марки 25Г2С (при расчетной температуре не ниже минус 55°С) или класса Aс-II марки 10ГТ (в любых условиях) и класса A-I марки ВСт3пс2 по ГОСТ 5781-81.
Монтажные петли изготавливаются из стержневой горячекатаной гладкой стали класса А-I по ГОСТ 5781-81 марки ВСт3сп2 по ГОСТ 380-71.
Толщина защитного слоя бетона до поверхности арматуры – не менее 20 мм.
При применении железобетонных изделий в Северной строительно-климатической зоне толщина защитного слоя для рабочей арматуры в изделиях должна быть 40 мм, для конструктивной арматуры - не менее 30 мм.

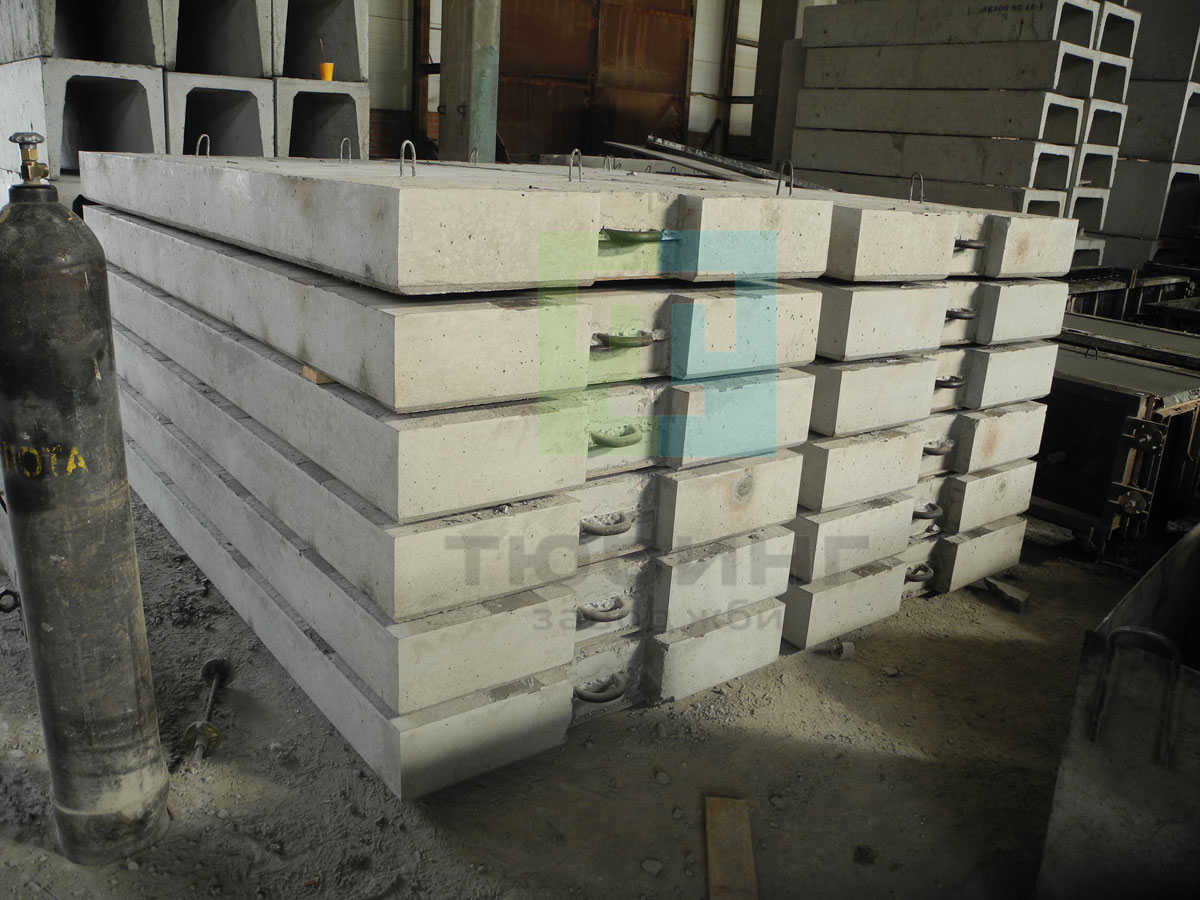

Складирование и транспортировка плит крепления откосов осуществляется в горизонтальном положении с опиранием на деревянные подкладки толщиной не менее 50 мм. Между рядами - изолирующие материалы высокой плотности.
Цены на железобетонные изделия по серии 3.505.1-16 указаны с учетом НДС, без учета доставки. Стоимость изделий может меняться в зависимости от объема и общей ситуации на строительном рынке.
Представленные на сайте цены на ЖБИ не являются публичной офертой.
Номенклатура изделий по серии 3.505.1-16
Артикул | Наименование | Марка изделия | Размеры наружные в мм | Масса, т | Класс бетона | Объем бетона, м. куб. | Расход стали | ||||
---|---|---|---|---|---|---|---|---|---|---|---|
Длина | Ширина | Высота | B | F | W | ||||||
01-056-0001 | Плита | 1ПО10 | 3000 | 2500 | 100 | 1,9 | B22,5 | F300 | W6 | 0,76 | 108 |
01-056-0002 | Плита | 1ПО15 | 3000 | 2500 | 150 | 2,8 | B22,5 | F300 | W6 | 1,10 | 95 |
01-056-0003 | Плита | 1ПО20 | 3000 | 2500 | 200 | 3,8 | B22,5 | F300 | W6 | 1,50 | 112 |
01-056-0004 | Плита | 1ПО25 | 3000 | 2500 | 250 | 4,8 | B22,5 | F300 | W6 | 1,90 | 115 |
01-056-0005 | Плита | 2ПО10 | 3000 | 1250 | 100 | 0,95 | B22,5 | F300 | W6 | 0,38 | 61 |
01-056-0006 | Плита | 2ПО15 | 3000 | 1250 | 150 | 1,4 | B22,5 | F300 | W6 | 0,57 | 65 |
01-056-0007 | Плита | 2ПО20 | 3000 | 1250 | 200 | 1,9 | B22,5 | F300 | W6 | 0,76 | 80 |
01-056-0008 | Плита | 2ПО25 | 3000 | 1250 | 250 | 2,4 | B22,5 | F300 | W6 | 0,95 | 85 |
01-056-0009 | Плита | 3ПО10 | 1500 | 2500 | 100 | 0,93 | B22,5 | F300 | W6 | 0,37 | 69 |
01-056-0010 | Плита | 3ПО15 | 1500 | 2500 | 150 | 1,4 | B22,5 | F300 | W6 | 0,55 | 58 |
01-056-0011 | Плита | 3ПО20 | 1500 | 2500 | 200 | 1,8 | B22,5 | F300 | W6 | 0,73 | 71 |
01-056-0012 | Плита | 3ПО25 | 1500 | 2500 | 250 | 2,3 | B22,5 | F300 | W6 | 0,91 | 74 |
01-056-0013 | Плита | 4ПО10 | 3000 | 2000 | 100 | 1,5 | B22,5 | F300 | W6 | 0,60 | 91 |
01-056-0014 | Плита | 4ПО15 | 3000 | 2000 | 150 | 2,3 | B22,5 | F300 | W6 | 0,91 | 83 |
01-056-0015 | Плита | 4ПО20 | 3000 | 2000 | 200 | 3,0 | B22,5 | F300 | W6 | 1,20 | 98 |
01-056-0016 | Плита | 4ПО25 | 3000 | 2000 | 250 | 3,8 | B22,5 | F300 | W6 | 1,50 | 100 |
01-056-0017 | Плита | 5ПО10 | 3000 | 1000 | 100 | 0,75 | B22,5 | F300 | W6 | 0,30 | 57 |
01-056-0018 | Плита | 5ПО15 | 3000 | 1000 | 150 | 1,1 | B22,5 | F300 | W6 | 0,45 | 58 |
01-056-0019 | Плита | 5ПО20 | 3000 | 1000 | 200 | 1,5 | B22,5 | F300 | W6 | 0,60 | 76 |
01-056-0020 | Плита | 5ПО25 | 3000 | 1000 | 250 | 1,9 | B22,5 | F300 | W6 | 0,76 | 76 |
01-056-0021 | Плита | 6ПО10 | 1500 | 2000 | 100 | 0,7 | B22,5 | F300 | W6 | 0,29 | 66 |
01-056-0022 | Плита | 6ПО15 | 1500 | 2000 | 150 | 1,1 | B22,5 | F300 | W6 | 0,44 | 55 |
01-056-0023 | Плита | 6ПО20 | 1500 | 2000 | 200 | 1,5 | B22,5 | F300 | W6 | 0,58 | 69 |
01-056-0024 | Плита | 6ПО25 | 1500 | 2000 | 250 | 1,8 | B22,5 | F300 | W6 | 0,73 | 69 |
01-056-0025 | Плита | 7ПО15 | 6000 | 2000 | 150 | 4,5 | B22,5 | F300 | W6 | 1,80 | 229 |
01-056-0026 | Плита | 1П15 | 3000 | 2500 | 150 | 2,8 | B22,5 | F300 | W6 | 1,10 | 64 |
01-056-0027 | Плита | 1П20 | 3000 | 2500 | 200 | 3,8 | B22,5 | F300 | W6 | 1,50 | 66 |
01-056-0028 | Плита | 1П15-Н | 3000 | 2500 | 150 | 2,8 | B22,5 | F300 | W6 | 1,10 | 73 |
01-056-0029 | Плита | 1П20-Н | 3000 | 2500 | 200 | 3,8 | B22,5 | F300 | W6 | 1,50 | 75 |
01-056-0030 | Плита | 2П15 | 3000 | 2000 | 150 | 2,3 | B22,5 | F300 | W6 | 0,91 | 52 |
01-056-0031 | Плита | 2П20 | 3000 | 2000 | 200 | 3,0 | B22,5 | F300 | W6 | 1,20 | 54 |
01-056-0032 | Плита | 2П15-Н | 3000 | 2000 | 150 | 2,3 | B22,5 | F300 | W6 | 0,91 | 61 |
01-056-0033 | Плита | 2П20-Н | 3000 | 2000 | 200 | 3,0 | B22,5 | F300 | W6 | 1,20 | 63 |
01-056-0034 | Упор | У1 | 5057 | 450 | 550 | 3,1 | B22,5 | F300 | W6 | 1,20 | 35 |
01-056-0035 | Упор | У2 | 5057 | 450 | 750 | 4,3 | B22,5 | F300 | W6 | 1,70 | 49 |
01-056-0036 | Парапет | ПП1 | 5000 | 500 | 900 | 3,3 | B22,5 | F300 | W6 | 1,30 | 92 |
01-056-0037 | Парапет | ПП2 | 4000 | 500 | 900 | 2,5 | В22,5 | F300 | W8 | 1 | 75 |
