Упор бетонный УГ-22 по серии 3.001.1-3.

Характеристики изделия:
Наименование	Упор бетонный
Марка изделия	УГ-22
Нормативный документ	3.001.1-3
Артикул	02-009-0022
Длина, мм	1400
Ширина, мм	600
Высота, мм	1000
Масса, т	1,88
Прочность на сжатие	B25
Морозостойкость	F200
Водонепроницаемость	W6
Объем, м.куб.	0,75
Расход стали, кг	3,75
Производитель	Тюбинг

Характеристики изделия:

Наименование

Упор бетонный

Марка изделия

УГ-22

Нормативный документ

3.001.1-3

Артикул

02-009-0022

Длина, мм

1400

Ширина, мм

600

Высота, мм

1000

Масса, т

1,88

Прочность на сжатие

B25

Морозостойкость

F200

Водонепроницаемость

W6

Объем, м.куб.

0,75

Расход стали, кг

3,75

Производитель

Тюбинг

Завод ЖБИ Тюбинг выпускает бетонные упоры УГ-22 по серии 3.001.1-3, применяемые на наружных напорных трубопроводах водопровода и канализации из пластмассовых, чугунных, асбестоцементных и железобетонных труб. Упоры предназначены для восприятия усилий, возникающих под действием внутреннего давления в местах поворота напорных трубопроводов из труб с раструбными соединениями и с соединениями на муфтах.
Упоры предназначены для применения в условиях сухих грунтов, то есть когда расчетный уровень грунтовых вод находится не менее чем на 1м ниже подошвы упора, и для водонасыщенных грунтов. Если расчетный уровень грунтовых вод на упорах для поворота труб в вертикальной плоскости выпуклостью вверх выше половины высоты упора, то упор следует проверить на устойчивость, при необходимости размеры упоров следует увеличить.

УГ-22 - упор на повороте трубопровода в горизонтальной плоскости, 22 - типоразмер.

При изготовлении упоров применяется бетон класса по прочности на сжатие В25.
Отпускная прочность в летнее время - 70%, в зимнее время - 100%.
Возможно изготовление упоров любой длины и сечения, как по чертежам заказчика, так и по чертежам завода ЖБИ Тюбинг.

Варианты маркировки:
1. УГ-22
2. УГ 22
3. УГ22
4. УГ.22
5. УГ/22
6. У Г 22

Цена на упор бетонный УГ-22 указана с учетом НДС, без учета доставки. Представленная на сайте цена на упор УГ-22 по серии 3.001.1-3 не является публичной офертой и может меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

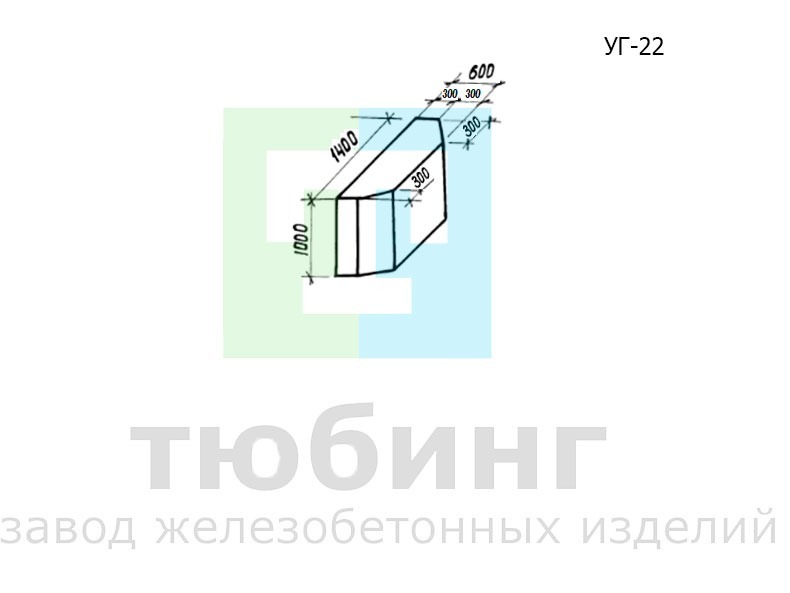

Эскиз упора УГ-22

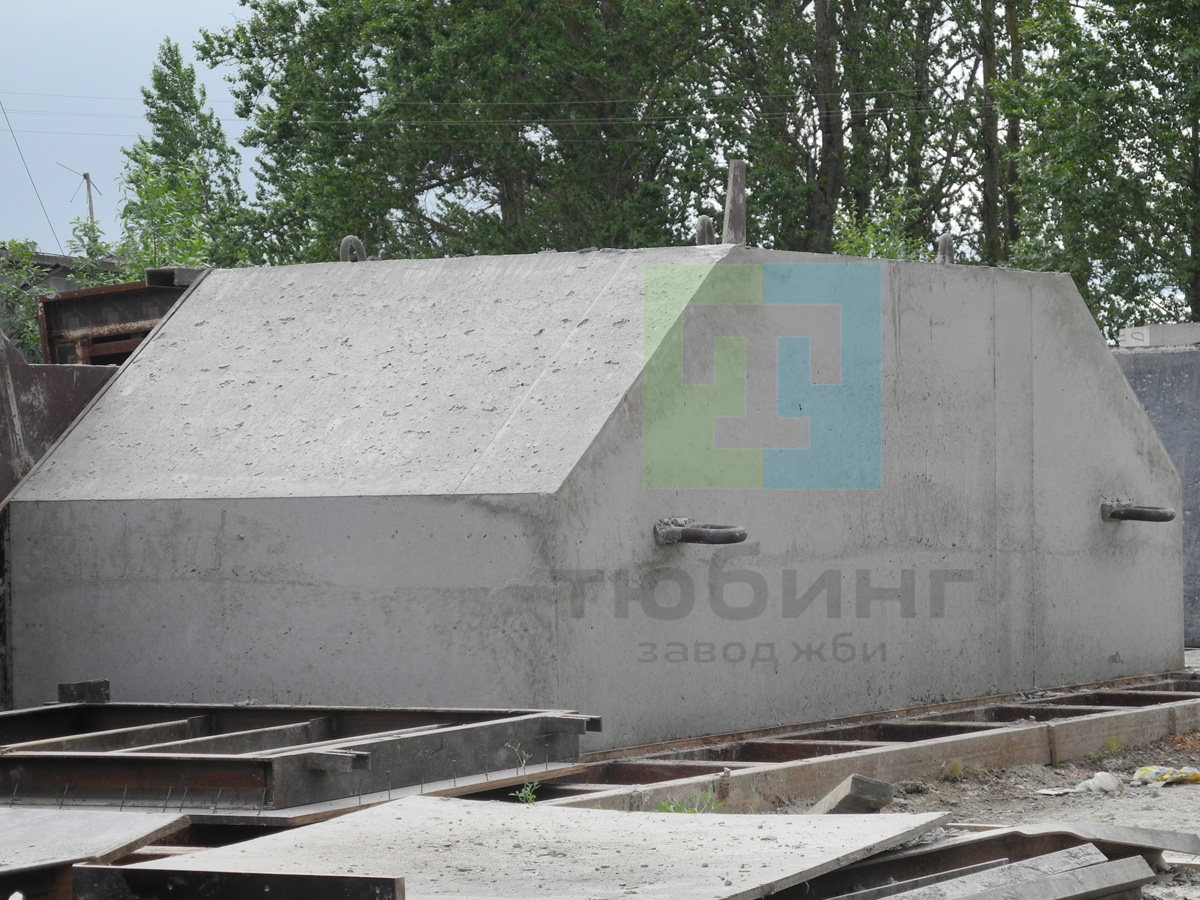

Упор УГ-22 по серии 3.001.1-3 для напорных трубопроводов водопровода и канализации
