Упор бетонный УГ-40 по серии 3.001.1-3.

Характеристики изделия:
Наименование	Упор бетонный
Марка изделия	УГ-40
Нормативный документ	3.001.1-3
Артикул	02-009-0040
Длина, мм	3000
Ширина, мм	1000
Высота, мм	1600
Масса, т	12,15
Прочность на сжатие	B25
Морозостойкость	F200
Водонепроницаемость	W6
Объем, м.куб.	4,86
Расход стали, кг	24,30
Производитель	Тюбинг

Характеристики изделия:

Наименование

Упор бетонный

Марка изделия

УГ-40

Нормативный документ

3.001.1-3

Артикул

02-009-0040

Длина, мм

3000

Ширина, мм

1000

Высота, мм

1600

Масса, т

12,15

Прочность на сжатие

B25

Морозостойкость

F200

Водонепроницаемость

W6

Объем, м.куб.

4,86

Расход стали, кг

24,30

Производитель

Тюбинг

Завод ЖБИ Тюбинг выпускает бетонные упоры УГ-40 по серии 3.001.1-3, применяемые на наружных напорных трубопроводах водопровода и канализации из пластмассовых, чугунных, асбестоцементных и железобетонных труб. Упоры предназначены для восприятия усилий, возникающих под действием внутреннего давления в местах поворота напорных трубопроводов из труб с раструбными соединениями и с соединениями на муфтах.
   Упоры предназначены для применения в условиях сухих грунтов, то есть когда расчетный уровень грунтовых вод находится не менее чем на 1м ниже подошвы упора, и для водонасыщенных грунтов. Если расчетный уровень грунтовых вод на упорах для поворота труб в вертикальной плоскости выпуклостью вверх выше половины высоты упора, то упор следует проверить на устойчивость, при необходимости размеры упоров следует увеличить.

     УГ-40 - упор на повороте трубопровода в горизонтальной плоскости, 40 - типоразмер.

При изготовлении упоров применяется бетон класса по прочности на сжатие В25.
Отпускная прочность в летнее время - 70%, в зимнее время - 100%.
   Возможно изготовление упоров любой длины и сечения, как по чертежам заказчика, так и по чертежам завода ЖБИ Тюбинг.

Варианты маркировки:
1. УГ-40
2. УГ 40
3. УГ40
4. УГ.40
5. УГ/40
6. У Г 40

Цена на упор бетонный УГ-40 указана с учетом НДС, без учета доставки. Представленная на сайте цена на упор УГ-40 по серии 3.001.1-3 не является публичной офертой и может меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

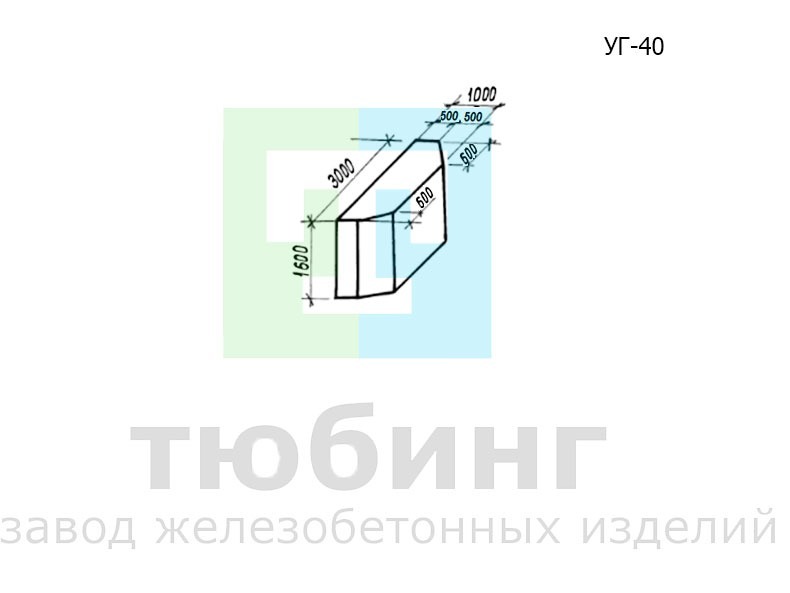

Эскиз упора УГ-40

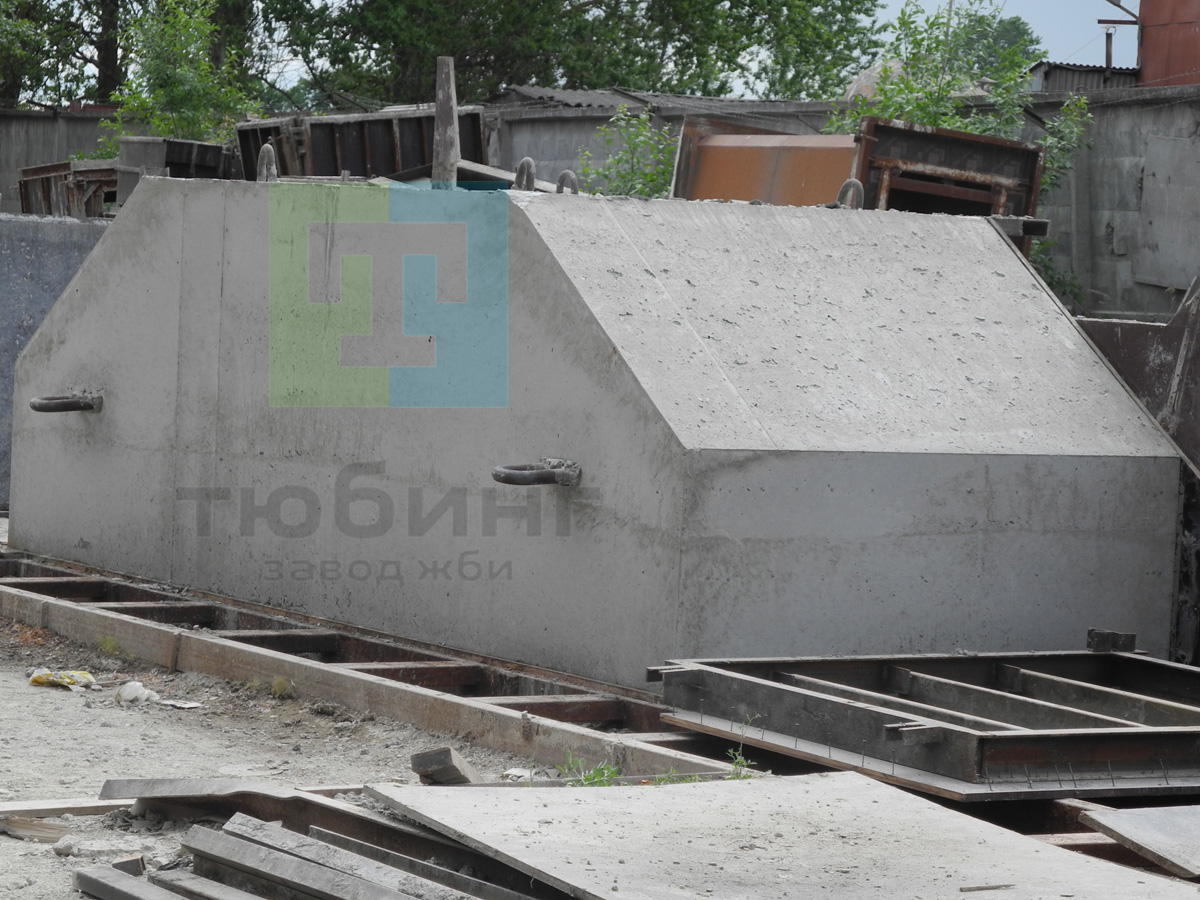

Упор УГ-40 по серии 3.001.1-3 для напорных трубопроводов водопровода и канализации
