Упор бетонный УГ-48 по серии 3.001.1-3.

Характеристики изделия:
Наименование	Упор бетонный
Марка изделия	УГ-48
Нормативный документ	3.001.1-3
Артикул	02-009-0048
Длина, мм	4000
Ширина, мм	1000
Высота, мм	2000
Масса, т	18,13
Прочность на сжатие	B25
Морозостойкость	F200
Водонепроницаемость	W6
Объем, м.куб.	7,25
Расход стали, кг	36,25
Производитель	Тюбинг

Характеристики изделия:

Наименование

Упор бетонный

Марка изделия

УГ-48

Нормативный документ

3.001.1-3

Артикул

02-009-0048

Длина, мм

4000

Ширина, мм

1000

Высота, мм

2000

Масса, т

18,13

Прочность на сжатие

B25

Морозостойкость

F200

Водонепроницаемость

W6

Объем, м.куб.

7,25

Расход стали, кг

36,25

Производитель

Тюбинг

Завод ЖБИ Тюбинг выпускает бетонные упоры УГ-48 по серии 3.001.1-3, применяемые на наружных напорных трубопроводах водопровода и канализации из пластмассовых, чугунных, асбестоцементных и железобетонных труб. Упоры предназначены для восприятия усилий, возникающих под действием внутреннего давления в местах поворота напорных трубопроводов из труб с раструбными соединениями и с соединениями на муфтах.
   Упоры предназначены для применения в условиях сухих грунтов, то есть когда расчетный уровень грунтовых вод находится не менее чем на 1м ниже подошвы упора, и для водонасыщенных грунтов. Если расчетный уровень грунтовых вод на упорах для поворота труб в вертикальной плоскости выпуклостью вверх выше половины высоты упора, то упор следует проверить на устойчивость, при необходимости размеры упоров следует увеличить.

     УГ-48 - упор на повороте трубопровода в горизонтальной плоскости, 48 - типоразмер.

При изготовлении упоров применяется бетон класса по прочности на сжатие В25.
Отпускная прочность в летнее время - 70%, в зимнее время - 100%.
   Возможно изготовление упоров любой длины и сечения, как по чертежам заказчика, так и по чертежам завода ЖБИ Тюбинг.

Варианты маркировки:
1. УГ-48
2. УГ 48
3. УГ48
4. УГ.48
5. УГ/48
6. У Г 48

Цена на упор бетонный УГ-48 указана с учетом НДС, без учета доставки. Представленная на сайте цена на упор УГ-48 по серии 3.001.1-3 не является публичной офертой и может меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

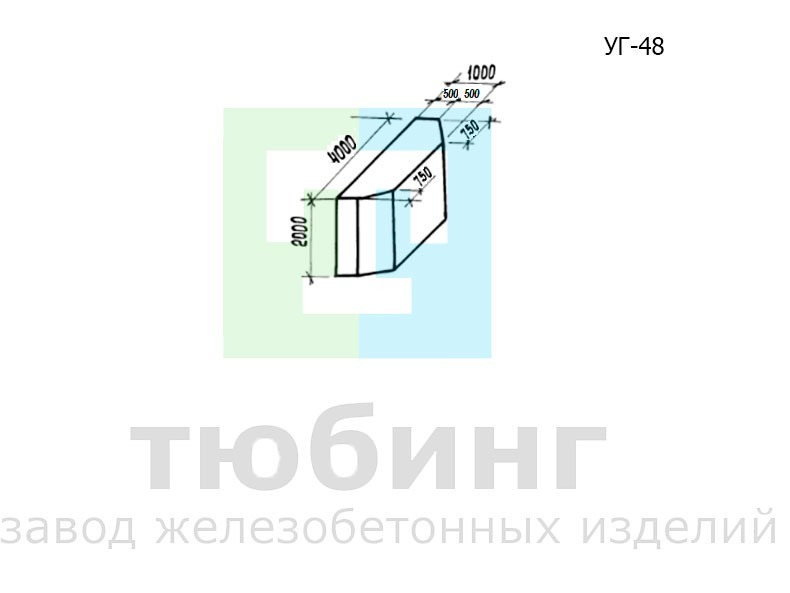

Эскиз упора УГ-48

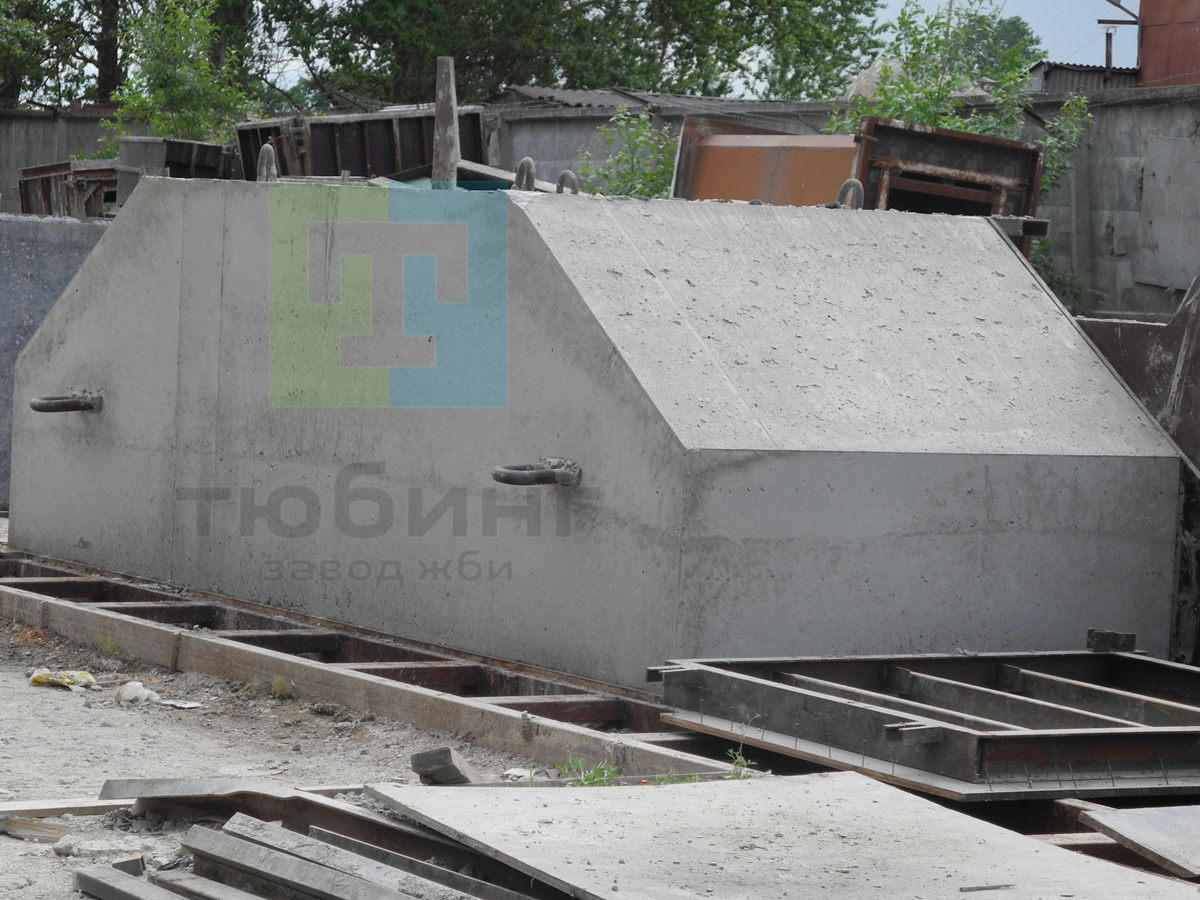

Упор УГ-48 по серии 3.001.1-3 для напорных трубопроводов водопровода и канализации
