Упор бетонный УН-2 по серии 3.001.1-3.

Характеристики изделия:
Наименование	Упор бетонный
Марка изделия	УН-2
Нормативный документ	3.001.1-3
Артикул	02-009-0062
Длина, мм	600
Ширина, мм	600
Высота, мм	300
Масса, т	0,28
Прочность на сжатие	B25
Морозостойкость	F200
Водонепроницаемость	W6
Объем, м.куб.	0,11
Расход стали, кг	0,55
Производитель	Тюбинг

Характеристики изделия:

Наименование

Упор бетонный

Марка изделия

УН-2

Нормативный документ

3.001.1-3

Артикул

02-009-0062

Длина, мм

600

Ширина, мм

600

Высота, мм

300

Масса, т

0,28

Прочность на сжатие

B25

Морозостойкость

F200

Водонепроницаемость

W6

Объем, м.куб.

0,11

Расход стали, кг

0,55

Производитель

Тюбинг

Завод ЖБИ Тюбинг выпускает бетонные упоры УН-2 по серии 3.001.1-3, применяемые на наружных напорных трубопроводах водопровода и канализации из пластмассовых, чугунных, асбестоцементных и железобетонных труб. Упоры предназначены для восприятия усилий, возникающих под действием внутреннего давления в местах поворота напорных трубопроводов из труб с раструбными соединениями и с соединениями на муфтах.
Упоры предназначены для применения в условиях сухих грунтов, т.е.когда расчетный уровень грунтовых вод находится не менее чем на 1м ниже подошвы упора, и для водонасыщенных грунтов. Если расчетный уровень грунтовых вод на упорах для поворота труб в вертикальной плоскости выпуклостью вверх выше половины высоты упора, то упор следует проверить на устойчивость, при необходимости размеры упоров следует увеличить.

Упоры на поворотах трубопроводов в вертикальной плоскости выпуклостью вниз (УН) рассчитаны для углов поворота 30⁰,45⁰ и 90⁰.

При изготовлении упоров применяется бетон класса по прочности на сжатие В25.
Отпускная прочность в летнее время - 70%, в зимнее время - 100%.
Возможно изготовление упоров любой длины и сечения, как по чертежам заказчика, так и по чертежам завода ЖБИ Тюбинг.

УН-2 - упор на повороте трубопровода в вертикальной плоскости выпуклостью вниз, 2 - типоразмер.

Варианты маркировки:
1. УН-2
2. УН 2
3. УН2
4. УН.2
5. УН/2
6. У Н 2

Цена на упор бетонный УН-2 указана с учетом НДС, без учета доставки. Представленная на сайте цена на упор УН-2 по серии 3.001.1-3 не является публичной офертой и может меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

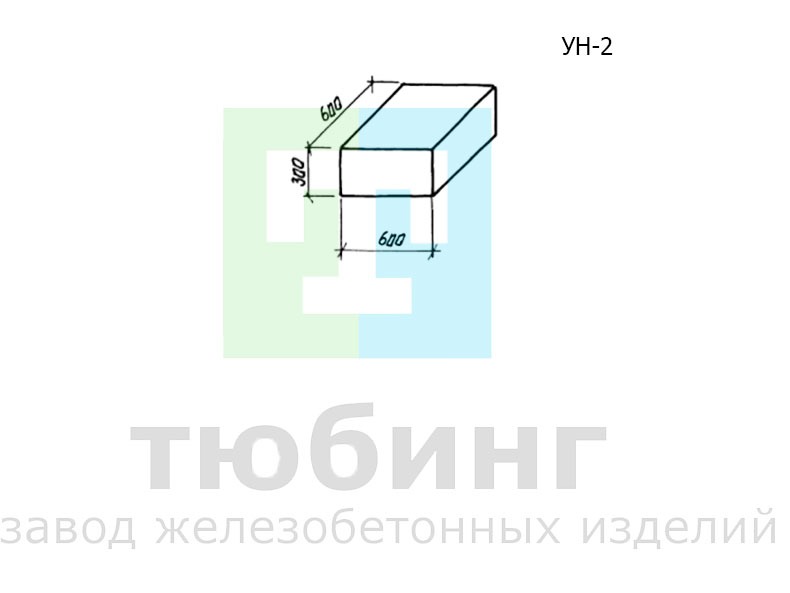

Эскиз упора УН-2

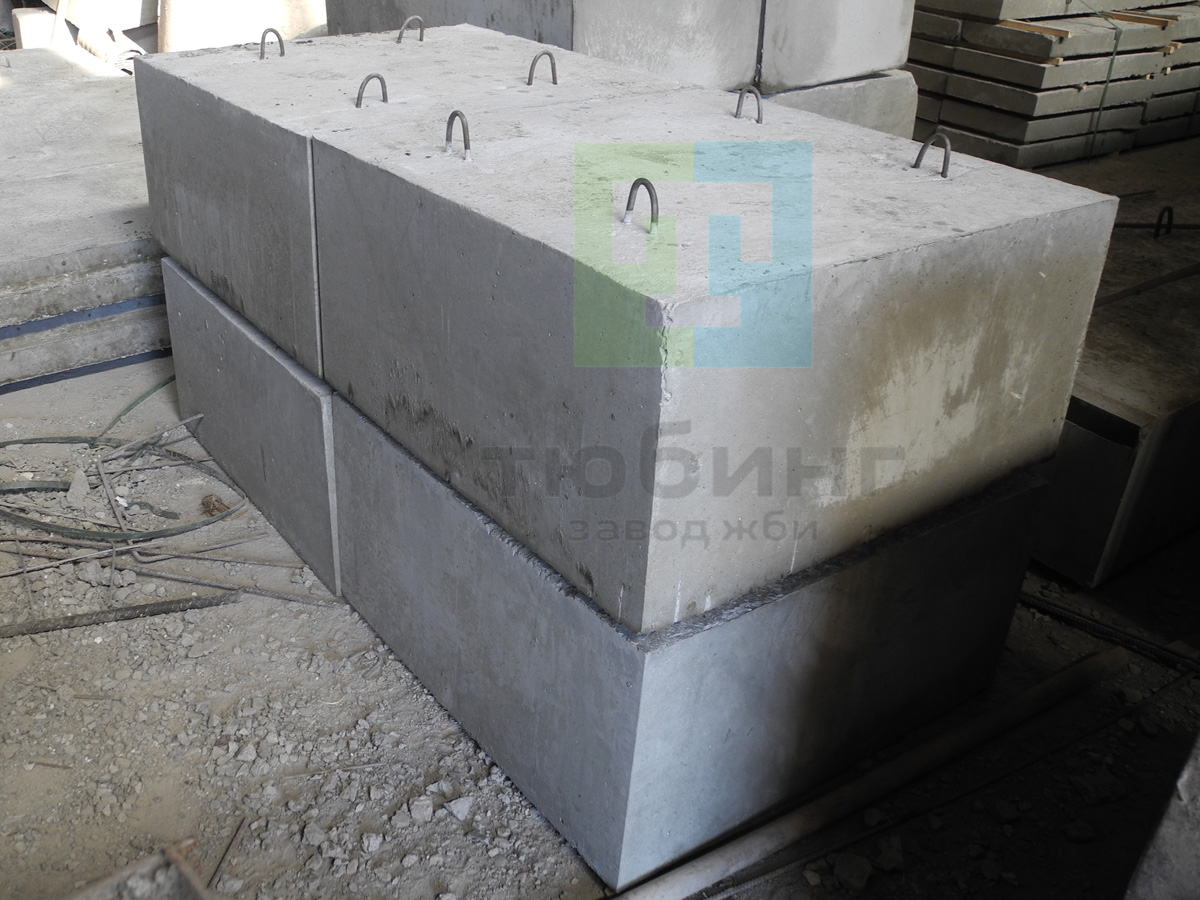

Упор УН-2 по серии 3.001.1-3 для напорных трубопроводов водопровода и канализации
