Мы предлагаем широкий ассортимент бетонных и железобетонных изделий по адекватным ценам. Покупая бетонные и железобетонные изделия у нас, вы можете быть уверены в их качестве.


Характеристики изделия:
Наименование

Упор бетонный

Марка изделия

УВ-21а

Нормативный документ

3.001.1-3

Артикул

02-009-0144

Длина, мм

2000

Ширина, мм

2000

Высота, мм

2000

Масса, т

17,50

Прочность на сжатие

B25

Морозостойкость

F200

Водонепроницаемость

W6

Объем, м.куб.

7,00

Расход стали, кг

35,00

Производитель

Тюбинг


     Завод ЖБИ Тюбинг выпускает бетонные упоры УВ-21а по серии 3.001.1-3, применяемые на наружных напорных трубопроводах водопровода и канализации из пластмассовых, чугунных, асбестоцементных и железобетонных труб. Упоры предназначены для восприятия усилий, возникающих под действием внутреннего давления в местах поворота напорных трубопроводов из труб с раструбными соединениями и с соединениями на муфтах.
     Упоры предназначены для применения в условиях сухих грунтов, т.е. когда расчетный уровень грунтовых вод находится не менее чем на 1м ниже подошвы упора, и для водонасыщенных грунтов. Если расчетный уровень грунтовых вод на упорах для поворота труб в вертикальной плоскости выпуклостью вверх выше половины высоты упора, то упор следует проверить на устойчивость, при необходимости размеры упоров следует увеличить.

     При изготовлении упоров применяется бетон класса по прочности на сжатие В25.
Отпускная прочность в летнее время - 70%, в зимнее время - 100%.
     Возможно изготовление упоров любой длины и сечения, как по чертежам заказчика, так и по чертежам завода ЖБИ Тюбинг.

      Марка упора УВ состоит из буквенного и цифрового индексов:  упор на повороте трубопровода в вертикальной плоскости выпуклостью вверх (якорь), типоразмер, индекс "а" -  угол поворота 45⁰.
Марка такого упора (якоря) имеет вид дроби: в числителе показана марка бетонного блока, типоразмер, а в знаменателе - исполнение закладного изделия, крепление.

     УВ-21а - упор на повороте трубопровода в вертикальной плоскости выпуклостью вверх (якорь) для угла поворота 45⁰, 21 - типоразмер.

     Варианты маркировки:
1.     УВ-21а
2.     УВ-21 а
3.     УВ-21-а
4.     УВ-21/а
5.     УВ21а
6.     УВ21 а
7.     УВ21-а
8.     УВ21/а
9.     УВ 21а
10.   УВ 21 а
11.   УВ 21-а
12.   УВ 21/а
13.   УВ.21.а
14.   УВ/21/а

     Цена на упор бетонный УВ-21а указана с учетом НДС, без учета доставки.  Представленная на сайте цена на упор УВ-21а по серии 3.001.1-3 не является публичной офертой и может меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

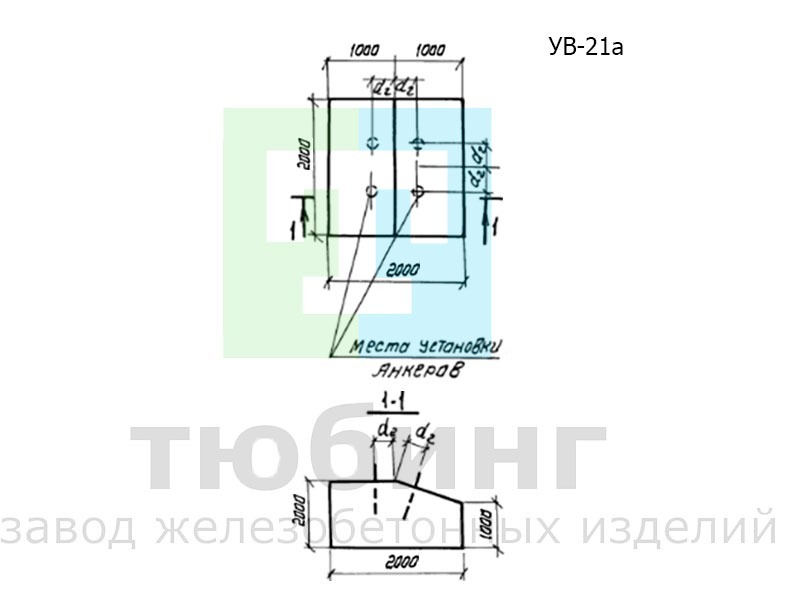

Эскиз упора УВ-21а

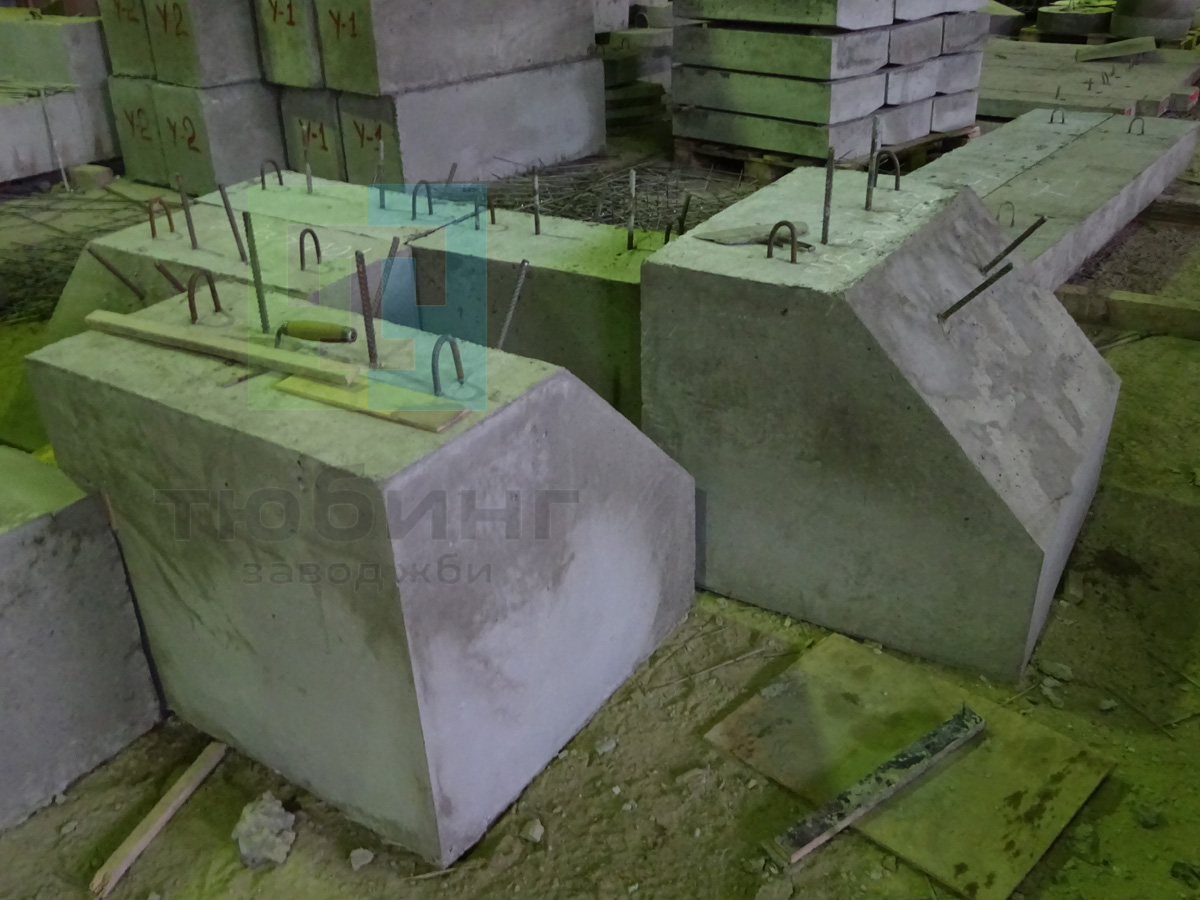

Упор УВ-21а по серии 3.001.1-3 для напорных трубопроводов водопровода и канализации
