Цены действительны с 25.01.2020г.

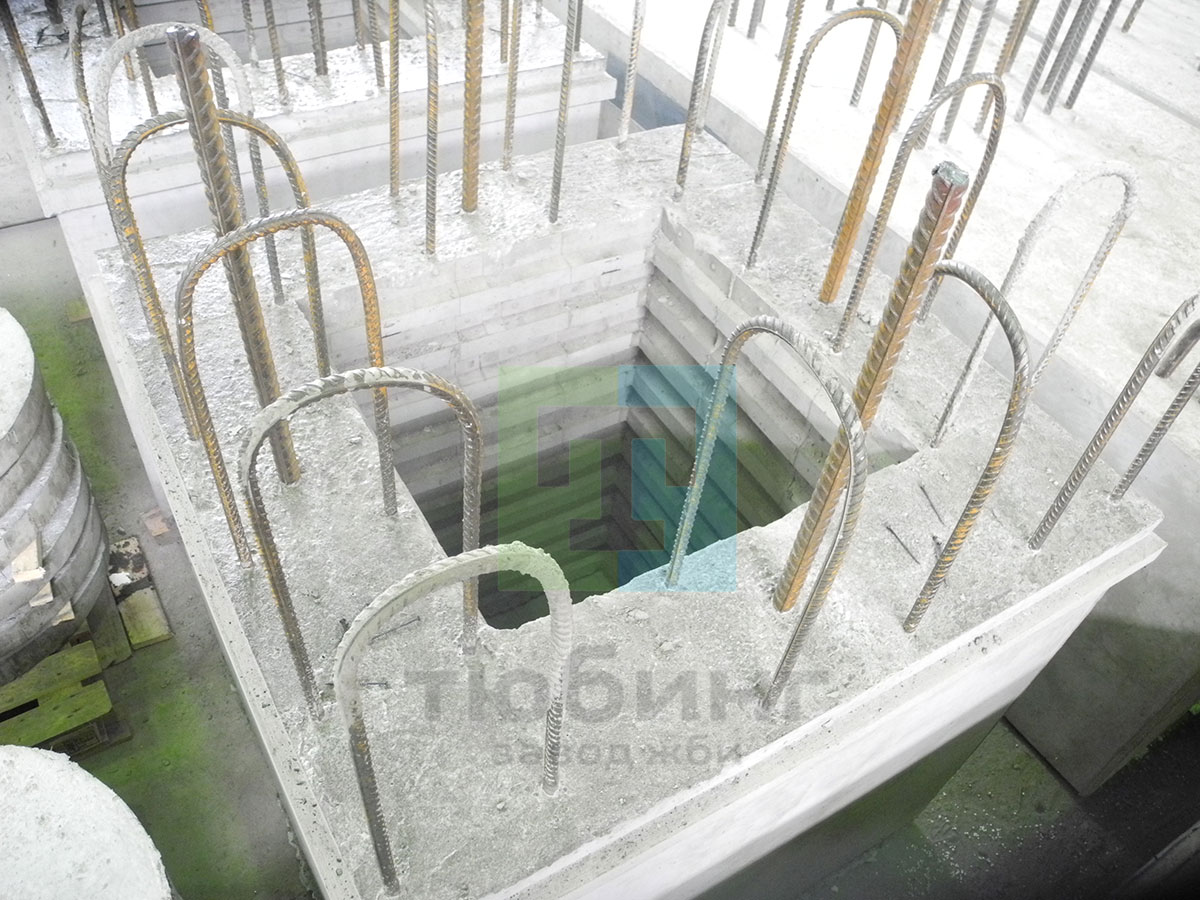

Завод ЖБИ Тюбинг выпускает сборные железобетонные подколонники серии 1.411.1-3 выпуск 2 для ростверков свайных фундаментов под железобетонные колонны прямоугольного сечения одноэтажных производственных зданий серий 1.423.1-3/88, 1.423.1-5/88, 1.424.1-5, 1.423.1-7.
Подколонники предназначены для применения в зданиях:
- возводимых в I-IV географических районах по ветровому давлению и по весу снегового покрова;
- с подвесными кранами грузоподъемностью до 5 тонн;
- с опорными электрическими кранами грузоподъемностью до 32 тонн и без них;
- отапливаемых и неотапливаемых при расчетной зимней температуре наружного воздуха не ниже минус 40°С (за расчетную температуру наружного воздуха принимается средняя температура наиболее холодной пятидневки);
- с расчетной сейсмичностью до 6 баллов включительно;
- при неагрессивном или слабоагрессивном воздействии на фундаменты жидкой или газообразной среды и грунта.
Подколонники изготавливаются из тяжелого бетона класса по прочности на сжатие В20.
Марки бетона по морозостойкости и водонепроницаемости назначаются проектом в зависимости от режима эксплуатации конструкций и климатических условий района строительства, зависят от условий воздействия жидких агрессивных сред.
Отпускная прочность бетона в летнее время - 70%, в зимнее время - 100%.
Изделия армируются пространственными каркасами, собираемыми из двух плоских каркасов, отдельных стержней и сеток поперечного армирования.
Каркасы и сетки изготавливаются из стержневой горячекатаной арматуры периодического профиля класса А-III и гладкой арматуры класса А-I по ГОСТ 5781-82.
Допускается замена монтажных отверстий, предусмотренных в боковых стенках подколонников, двумя монтажными петлями, конструкция которых должна быть аналогичной предусмотренным рабочими чертежами петлям, для выемки подколонников из формы и осуществления такелажных работ при их транспортировании до строительной площадки.
Монтажные петли изготавливаются из гладкой арматуры класса А-I марок ВСт3пс2 (если используются при подъеме при температуре выше минус 40° С) и ВСт3сп2 по ГОСТ 5781-82.
Марка подколонника состоит из буквенно-цифровой группы, разделенной дефисом:
- тип подколонника;
- несущая способность подколонника;
- особые условия применения подколонника или его конструктивные особенности, например, наличие дополнительных закладных изделий, в буквенном или цифровом виде.
Цены на сборные железобетонные подколонники указаны с учетом НДС, без учета доставки. Стоимость изделий по серии 1.411.1-3 может меняться в зависимости от общей ситуации на строительном рынке и объема заказываемой продукции.
Представленные на сайте цены на ЖБИ не являются публичной офертой.
Артикул | Наименование | Марка изделия | Размеры наружные в мм | Масса, т | Класс бетона | Объем бетона, м. куб. | Расход стали | ||||
---|---|---|---|---|---|---|---|---|---|---|---|
Длина | Ширина | Высота | B | F | W | ||||||
03-006-0001 | Подколонник | Ф1-1 | 850 | 750 | 700 | 0,7 | B20 | F200 | W4 | 0,28 | 23 |
03-006-0002 | Подколонник | Ф1-2 | 850 | 750 | 700 | 0,7 | B20 | F200 | W4 | 0,28 | 24 |
03-006-0003 | Подколонник | Ф2-1 | 850 | 850 | 800 | 0,9 | B20 | F200 | W4 | 0,35 | 29 |
03-006-0004 | Подколонник | Ф2-2 | 850 | 850 | 800 | 0,9 | B20 | F200 | W4 | 0,35 | 35 |
03-006-0005 | Подколонник | Ф2-3 | 850 | 850 | 800 | 0,9 | B20 | F200 | W4 | 0,35 | 42 |
03-006-0006 | Подколонник | Ф2-4 | 850 | 850 | 800 | 0,9 | B20 | F200 | W4 | 0,35 | 30 |
03-006-0007 | Подколонник | Ф2-5 | 850 | 850 | 800 | 0,9 | B20 | F200 | W4 | 0,35 | 37 |
03-006-0008 | Подколонник | Ф2-6 | 850 | 850 | 800 | 0,9 | B20 | F200 | W4 | 0,35 | 44 |
03-006-0009 | Подколонник | Ф3-1 | 1100 | 850 | 800 | 1,1 | B20 | F200 | W4 | 0,44 | 33 |
03-006-0010 | Подколонник | Ф3-2 | 1100 | 850 | 800 | 1,1 | B20 | F200 | W4 | 0,44 | 47 |
03-006-0011 | Подколонник | Ф3-3 | 1100 | 850 | 800 | 1,1 | B20 | F200 | W4 | 0,44 | 34 |
03-006-0012 | Подколонник | Ф3-4 | 1100 | 850 | 800 | 1,1 | B20 | F200 | W4 | 0,44 | 47 |
03-006-0013 | Подколонник | Ф3-5 | 1100 | 850 | 800 | 1,1 | B20 | F200 | W4 | 0,44 | 35 |
03-006-0014 | Подколонник | Ф3-6 | 1100 | 850 | 800 | 1,1 | B20 | F200 | W4 | 0,44 | 51 |
03-006-0015 | Подколонник | Ф3-7 | 1100 | 850 | 800 | 1,1 | B20 | F200 | W4 | 0,44 | 66 |
03-006-0016 | Подколонник | Ф3-8 | 1100 | 850 | 800 | 1,1 | B20 | F200 | W4 | 0,44 | 36 |
03-006-0017 | Подколонник | Ф3-9 | 1100 | 850 | 800 | 1,1 | B20 | F200 | W4 | 0,44 | 53 |
03-006-0018 | Подколонник | Ф3-10 | 1100 | 850 | 800 | 1,1 | B20 | F200 | W4 | 0,44 | 68 |
03-006-0019 | Подколонник | Ф4-1 | 1100 | 950 | 800 | 1,2 | B20 | F200 | W4 | 0,47 | 35 |
03-006-0020 | Подколонник | Ф4-2 | 1100 | 950 | 800 | 1,2 | B20 | F200 | W4 | 0,47 | 52 |
03-006-0021 | Подколонник | Ф4-3 | 1100 | 950 | 800 | 1,2 | B20 | F200 | W4 | 0,47 | 63 |
03-006-0022 | Подколонник | Ф4-4 | 1100 | 950 | 800 | 1,2 | B20 | F200 | W4 | 0,47 | 37 |
03-006-0023 | Подколонник | Ф4-5 | 1100 | 950 | 800 | 1,2 | B20 | F200 | W4 | 0,47 | 54 |
03-006-0024 | Подколонник | Ф4-6 | 1100 | 950 | 800 | 1,2 | B20 | F200 | W4 | 0,47 | 65 |
03-006-0025 | Подколонник | Ф4-7 | 1100 | 950 | 800 | 1,2 | B20 | F200 | W4 | 0,47 | 38 |
03-006-0026 | Подколонник | Ф4-8 | 1100 | 950 | 800 | 1,2 | B20 | F200 | W4 | 0,47 | 56 |
03-006-0027 | Подколонник | Ф4-9 | 1100 | 950 | 800 | 1,2 | B20 | F200 | W4 | 0,47 | 67 |
03-006-0028 | Подколонник | Ф4-10 | 1100 | 950 | 800 | 1,2 | B20 | F200 | W4 | 0,47 | 39 |
03-006-0029 | Подколонник | Ф4-11 | 1100 | 950 | 800 | 1,2 | B20 | F200 | W4 | 0,47 | 59 |
03-006-0030 | Подколонник | Ф4-12 | 1100 | 950 | 800 | 1,2 | B20 | F200 | W4 | 0,47 | 70 |
03-006-0031 | Подколонник | Ф4-13 | 1100 | 950 | 800 | 1,2 | B20 | F200 | W4 | 0,47 | 41 |
03-006-0032 | Подколонник | Ф4-14 | 1100 | 950 | 800 | 1,2 | B20 | F200 | W4 | 0,47 | 61 |
03-006-0033 | Подколонник | Ф4-15 | 1100 | 950 | 800 | 1,2 | B20 | F200 | W4 | 0,47 | 72 |
03-006-0034 | Подколонник | Ф5-1 | 1500 | 850 | 950 | 2,0 | B20 | F200 | W4 | 0,80 | 57 |
03-006-0035 | Подколонник | Ф5-2 | 1500 | 850 | 950 | 2,0 | B20 | F200 | W4 | 0,80 | 71 |
03-006-0036 | Подколонник | Ф5-3 | 1500 | 850 | 950 | 2,0 | B20 | F200 | W4 | 0,80 | 89 |
03-006-0037 | Подколонник | Ф5-4 | 1500 | 850 | 950 | 2,0 | B20 | F200 | W4 | 0,80 | 100 |
03-006-0038 | Подколонник | Ф5-5 | 1500 | 850 | 950 | 2,0 | B20 | F200 | W4 | 0,80 | 120 |
03-006-0039 | Подколонник | Ф5-6 | 1500 | 850 | 950 | 2,0 | B20 | F200 | W4 | 0,80 | 59 |
03-006-0040 | Подколонник | Ф5-7 | 1500 | 850 | 950 | 2,0 | B20 | F200 | W4 | 0,80 | 73 |
03-006-0041 | Подколонник | Ф5-8 | 1500 | 850 | 950 | 2,0 | B20 | F200 | W4 | 0,80 | 91 |
03-006-0042 | Подколонник | Ф5-9 | 1500 | 850 | 950 | 2,0 | B20 | F200 | W4 | 0,80 | 104 |
03-006-0043 | Подколонник | Ф5-10 | 1500 | 850 | 950 | 2,0 | B20 | F200 | W4 | 0,80 | 124 |
03-006-0044 | Подколонник | Ф5-11 | 1500 | 850 | 950 | 2,0 | B20 | F200 | W4 | 0,80 | 62 |
03-006-0045 | Подколонник | Ф5-12 | 1500 | 850 | 950 | 2,0 | B20 | F200 | W4 | 0,80 | 76 |
03-006-0046 | Подколонник | Ф5-13 | 1500 | 850 | 950 | 2,0 | B20 | F200 | W4 | 0,80 | 93 |
03-006-0047 | Подколонник | Ф5-14 | 1500 | 850 | 950 | 2,0 | B20 | F200 | W4 | 0,80 | 107 |
03-006-0048 | Подколонник | Ф5-15 | 1500 | 850 | 950 | 2,0 | B20 | F200 | W4 | 0,80 | 128 |
03-006-0049 | Подколонник | Ф5-16 | 1500 | 850 | 950 | 2,0 | B20 | F200 | W4 | 0,80 | 64 |
03-006-0050 | Подколонник | Ф5-17 | 1500 | 850 | 950 | 2,0 | B20 | F200 | W4 | 0,80 | 78 |
03-006-0051 | Подколонник | Ф5-18 | 1500 | 850 | 950 | 2,0 | B20 | F200 | W4 | 0,80 | 96 |
03-006-0052 | Подколонник | Ф5-19 | 1500 | 850 | 950 | 2,0 | B20 | F200 | W4 | 0,80 | 111 |
03-006-0053 | Подколонник | Ф5-20 | 1500 | 850 | 950 | 2,0 | B20 | F200 | W4 | 0,80 | 131 |
03-006-0054 | Подколонник | Ф6-1 | 1500 | 850 | 1100 | 2,0 | B20 | F200 | W4 | 0,80 | 70 |
03-006-0055 | Подколонник | Ф6-2 | 1500 | 850 | 1100 | 2,0 | B20 | F200 | W4 | 0,80 | 86 |
03-006-0056 | Подколонник | Ф6-3 | 1500 | 850 | 1100 | 2,0 | B20 | F200 | W4 | 0,80 | 113 |
03-006-0057 | Подколонник | Ф6-4 | 1500 | 850 | 1100 | 2,0 | B20 | F200 | W4 | 0,80 | 143 |
03-006-0058 | Подколонник | Ф6-5 | 1500 | 850 | 1100 | 2,0 | B20 | F200 | W4 | 0,80 | 73 |
03-006-0059 | Подколонник | Ф6-6 | 1500 | 850 | 1100 | 2,0 | B20 | F200 | W4 | 0,80 | 89 |
03-006-0060 | Подколонник | Ф6-7 | 1500 | 850 | 1100 | 2,0 | B20 | F200 | W4 | 0,80 | 116 |
03-006-0061 | Подколонник | Ф6-8 | 1500 | 850 | 1100 | 2,0 | B20 | F200 | W4 | 0,80 | 148 |
03-006-0062 | Подколонник | Ф6-9 | 1500 | 850 | 1100 | 2,0 | B20 | F200 | W4 | 0,80 | 76 |
03-006-0063 | Подколонник | Ф6-10 | 1500 | 850 | 1100 | 2,0 | B20 | F200 | W4 | 0,80 | 92 |
03-006-0064 | Подколонник | Ф6-11 | 1500 | 850 | 1100 | 2,0 | B20 | F200 | W4 | 0,80 | 120 |
03-006-0065 | Подколонник | Ф6-12 | 1500 | 850 | 1100 | 2,0 | B20 | F200 | W4 | 0,80 | 152 |
03-006-0066 | Подколонник | Ф6-13 | 1500 | 850 | 1100 | 2,0 | B20 | F200 | W4 | 0,80 | 79 |
03-006-0067 | Подколонник | Ф6-14 | 1500 | 850 | 1100 | 2,0 | B20 | F200 | W4 | 0,80 | 95 |
03-006-0068 | Подколонник | Ф6-15 | 1500 | 850 | 1100 | 2,0 | B20 | F200 | W4 | 0,80 | 124 |
03-006-0069 | Подколонник | Ф6-16 | 1500 | 850 | 1100 | 2,0 | B20 | F200 | W4 | 0,80 | 157 |
