24.12.2020
Завод ЖБИ Тюбинг выпускает блоки железобетонные удерживающих ограждений, предназначенные для установки на обочинах и разделительной полосе автомобильных дорог общего пользования и мостовых сооружений с целью обеспечения
- безопасности дорожного движения;
- организации направленного движения транспорта;
- отделения зоны ремонтных участков;
- ограничения въезда и съезда с дорог;
- препятствования выходу животных на проезжую часть;
- снижения риска падения пешеходов с дороги или мостового сооружения;
- разделения транспортного потока встречных направлений, исключения вероятности переезда через разделительную полосу и столкновения со встречным транспортным средством
Обозначение блоков при заказе должно включать:
- наименование;
- указание типа, класса и группы (подгруппы);
- показатель удерживающей способности;
- высоту ограждения;
- высоту парапета, помещённую в скобках;
- номер технических условий.
Пример условного обозначения одностороннего стационарного блока средней части для боковых дорожных ограждений парапетного типа высотой 85 см, с шириной по нижней части 47 см, длиной 1950 мм, обладающего удерживающей способностью 400 кДж, оснащённого отверстием для пропуска воды:
«12-ДО-400-0,85(0,47)-C/ПВ-1950 – ТУ 42.11.10–001–15928995–2020».

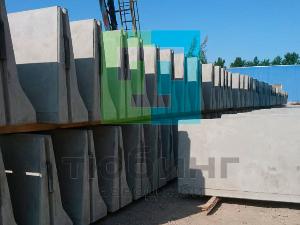

Блоки железобетонные удерживающих ограждений (блоки «Нью-Джерси) для автомобильных дорог соответствуют требованиям ТУ42.11.10-001-15928995-2020 , рабочей документации по ГОСТ Р 21.1101, и изготавливаться по технологической документации (регламенту), утвержденной в установленном порядке.
Блоки представляют собой монолитную конструкцию постоянного или временного размещения, устанавливаемую с заглублением или без заглубления в грунт.
По условиям расположения блоки подразделяются на дорожные и мостовые, каждая из которых состоит из подгрупп:
- одностороннее ограждение (ДО, МО), удерживающее транспортное средство, удар которого об ограждение может быть с одной стороны;
- двустороннее ограждение (ДД, МД), удерживающее транспортное средство, удар которого об ограждение может быть с двух сторон.
Двухсторонние ограждения предназначены для установки на разделительной полосе автомобильных дорог и мостовых сооружений, односторонние боковые – для установки на обочинах и разделительной полосе автомобильных дорог (попарно с разрывом левые и правые), а
также на границах проезжей части мостовых сооружений для отделения тротуаров от проезжей части или на краю пролетного строения при отсутствии тротуаров.

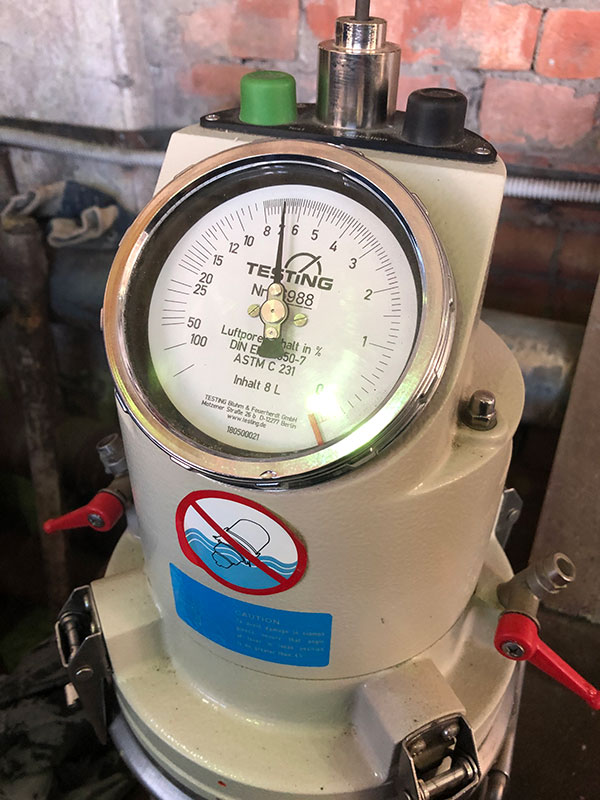

Для определения воздухововлечения свежеприготовленной бетонной смеси используется Поромер TESTING на 8л.
Класс бетона по морозостойкости принимают по проекту строительства, но не ниже F2300 (в солях), в зависимости от расчетной температуры наружного воздуха наиболее холодной пятидневки, и указывают в заказе на изготовление блоков.

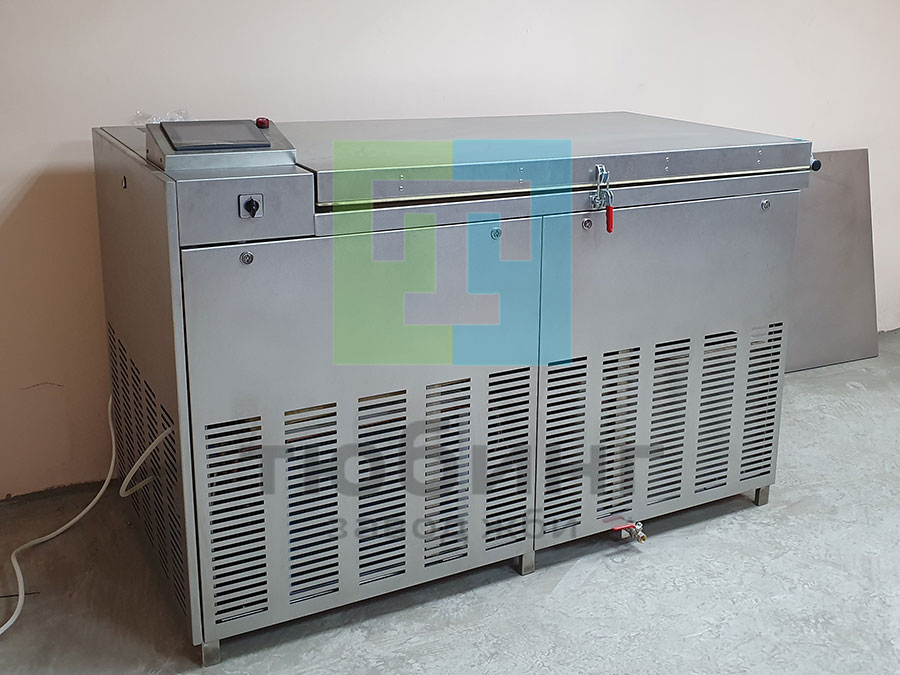

Для проведения испытаний на морозостойкость в лаборатории завода ЖБИ Тюбинг используется климатическая установка МАС СМ–55/50 МАС–Н.
Возможно проведение испытаний бетонных образцов первым, вторым и третьим методом в соответствии с ГОСТ 10060.0-95 — ГОСТ 10060.4-95 на морозостойкость для сторонних строительных организаций и лабораторий.
Водонепроницаемость бетона W12.
Толщина защитного слоя бетона до арматуры не менее 50 мм.
Закладные имеют антикоррозионное покрытие, выполненное горячим или термодиффузным цинкованием.
При использовании метода горячего цинкования толщина покрытия не менее 80 мкм согласно ГОСТ 31994 и ГОСТ 33128. При использовании метода термодиффузного цинкования в электромагнитном поле (ТДЦЭ) толщина покрытия не менее 40 мкм.
Блоки пригодны для эксплуатации в умеренном (У) климате категории размещения 1 по ГОСТ 15150, при температуре окружающей среды от минус 45 до плюс 45 ºС, и относительной влажности воздуха до 100% при 25 °С.
Ограждения, возводимые из блоков, по показателю удерживающей способности соответствуют уровню не ниже У6 (400 кДж).
Блоки маркируются по ГОСТ 31994, ГОСТ 13015 и ГОСТ 33128.
Маркировочные надписи наносятся на торцевую (боковую) поверхность, невидимую при эксплуатации, но видимую при хранении.
В поставку включаются грузозахватные приспособления из расчёта 1 комплект на 1000 блоков.
Блоки снабжаются пластиковыми заглушками монтажных отверстий, а дополнительно могут снабжаться световозвращающими элементами по ГОСТ 32866.
Транспортирование блоков производят не более чем в два ряда по высоте на подкладках, с закреплением изделий, предохраняющим их от сдвига при перевозке.
Блоки хранятся на складах готовой продукции в штабелях, рассортированными по типам.
