Каналы для наружных тепловых сетей непроходные по серии ТС-01-01

Цены действительны с 23.03.2020г.

Карнизные и парапетные плиты

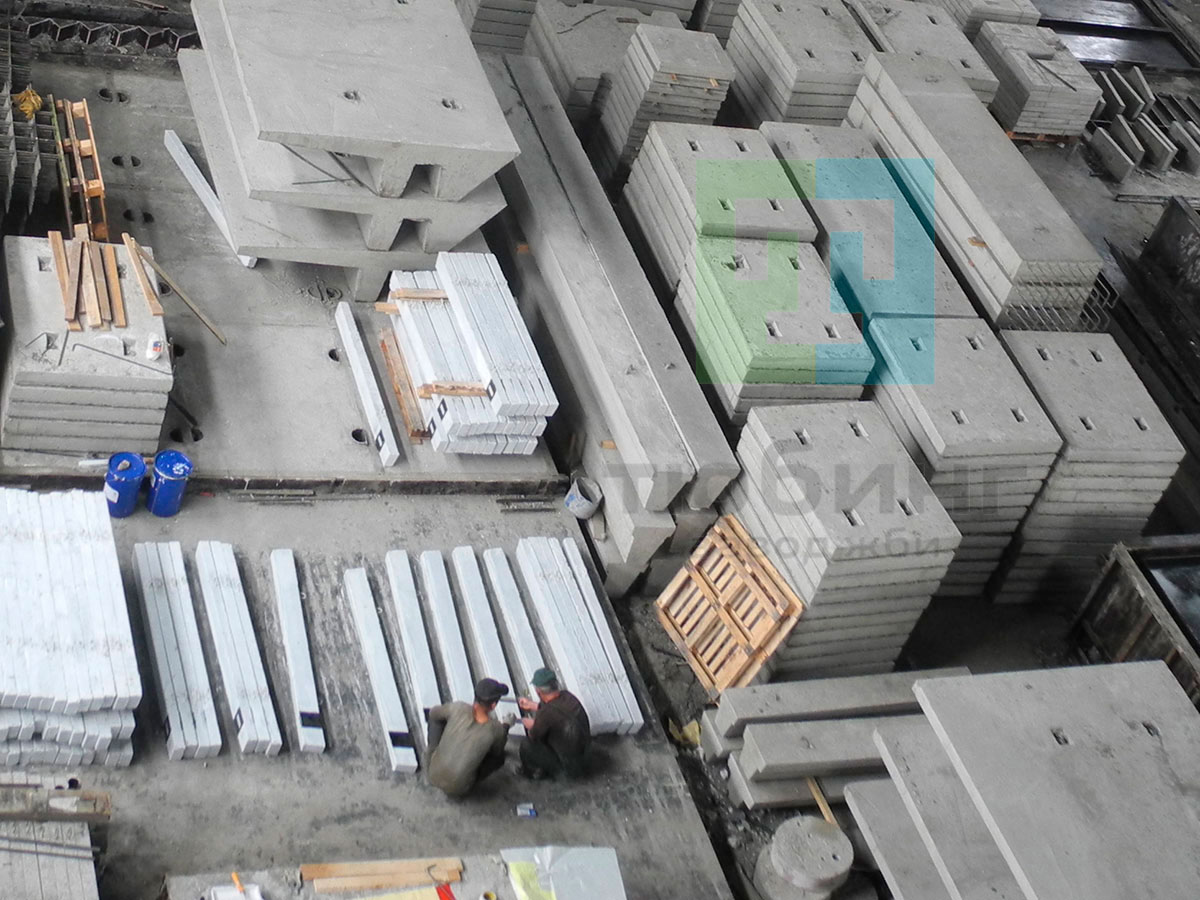

Завод ЖБИ Тюбинг выпускает сборные бетонные и железобетонные изделия серии ТС-01-01 выпуск 4, предназначенные для непроходных каналов наружных тепловых сетей.
Каналы предназначены для трубопроводов с подвесной и засыпной термоизоляцией.
Изделия применяются для каналов, прокладываемых в непросадочных грунтах с допускаемым давлением 1,5 кг/см²вне зоны грунтовых вод.

Элементы каналов данной серии могут применяться в обычных условиях, а также на просадочных грунтах, в сейсмических районах и в районах с высоким уровнем грунтовых вод.

При изготовлении изделий используется бетон класса В15.
Марка бетона по морозостойкости назначается в каждом конкретном проекте в зависимости от режима эксплуатации и климатических условий строительства.

Стеновые блоки и плиты основания - бетонные.

Армирование плит перекрытий и опорных подушек производится сварными сетками, изготовляемыми при помощи точечной электросварки.

Армирование балок перекрытий производится сварными каркасами, изготовляемыми при помощи точечной электросварки.

Применяемая арматура для изделий данной серии: круглая холоднотянутая Ст.3, горячекатаная периодического профиля Ст.5, круглая Ст.3 по ГОСТ 380-60.

Цены на изделия серии ТС-01-01 указаны с учетом НДС, без учета доставки. Стоимость изделий может меняться в зависимости от объема и общей ситуации на строительном рынке.
Представленные на сайте цены на ЖБИ не являются публичной офертой.

Номенклатура железобетонных элементов тоннелей по серии ТС-01-01

Артикул	Наименование	Марка изделия	Размеры наружные в мм			Масса, т	Класс бетона			Объем бетона, м. куб.	Расход стали
Артикул	Наименование	Марка изделия	Длина	Ширина	Высота	Масса, т	B	F	W	Объем бетона, м. куб.	Расход стали
02-019-001	Стеновой блок	С1	995	120	170	0,046	B15	F100	W4	0,020
02-019-002	Стеновой блок	С2	995	120	215	0,060	B15	F100	W4	0,026
02-019-003	Стеновой блок	С3	995	120	290	0,080	B15	F100	W4	0,035
02-019-004	Стеновой блок	С4	995	120	365	0,101	B15	F100	W4	0,044	0,17
02-019-005	Стеновой блок	С5	995	120	440	0,122	B15	F100	W4	0,053	0,17
02-019-006	Стеновой блок	С6	995	120	515	0,142	B15	F100	W4	0,062	0,17
02-019-007	Стеновой блок	С7	995	120	590	0,163	B15	F100	W4	0,071	0,17
02-019-008	Стеновой блок	С8	995	160	665	0,244	B15	F100	W4	0,106	0,17
02-019-009	Стеновой блок	С9	995	160	740	0,272	B15	F100	W4	0,118	0,17
02-019-010	Стеновой блок	С10	995	160	815	0,299	B15	F100	W4	0,130	0,17
02-019-011	Стеновой блок	С11	995	200	965	0,442	B15	F100	W4	0,192	0,17
02-019-012	Стеновой блок	С12	995	200	1040	0,476	B15	F100	W4	0,207	0,17
02-019-013	Плита основания	Н1	640	495	100	0,073	B15	F100	W4	0,032
02-019-014	Плита основания	Н2	820	495	100	0,094	B15	F100	W4	0,041
02-019-015	Плита основания	Н3	1000	495	100	0,115	B15	F100	W4	0,050
02-019-016	Плита перекрытия	В-1	450	995	60	0,070	B15	F100	W4	0,027	0,49
02-019-017	Плита перекрытия	В-2	550	995	60	0,086	B15	F100	W4	0,033	0,80
02-019-018	Плита перекрытия	В-3	650	995	60	0,099	B15	F100	W4	0,038	1,51
02-019-019	Плита перекрытия	В-8	1150	995	90	0,265	B15	F100	W4	0,102	7,03
02-019-020	Плита перекрытия	В-9	1300	995	100	0,333	B15	F100	W4	0,128	7,78
02-019-021	Плита перекрытия	В-10	1400	995	100	0,359	B15	F100	W4	0,138	8,34
02-019-022	Плита перекрытия	В-11	1500	995	120	0,460	B15	F100	W4	0,177	8,88
02-019-023	Плита перекрытия	В-4	750	495	60	0,057	B15	F100	W4	0,022	1,14
02-019-024	Плита перекрытия	В-5	850	495	70	0,075	B15	F100	W4	0,029	1,32
02-019-025	Плита перекрытия	В-6	950	495	70	0,083	B15	F100	W4	0,032	2,05
02-019-026	Плита перекрытия	В-7	1050	495	80	0,106	B15	F100	W4	0,041	2,88
02-019-027	Плита перекрытия	В-12	1600	495	120	0,243	B15	F100	W4	0,093	6,26
02-019-028	Плита перекрытия	В-13	1700	495	130	0,278	B15	F100	W4	0,107	6,58
02-019-029	Плита перекрытия	В-14	1800	495	130	0,294	B15	F100	W4	0,113	6,94
02-019-030	Плита перекрытия	В-15	1900	495	140	0,336	B15	F100	W4	0,129	9,00
02-019-031	Плита перекрытия	В-16	2000	495	160	0,403	B15	F100	W4	0,155	7,73
02-019-032	Балка перекрытия	Б-1	750	130	100	0,029	B15	F100	W4	0,011	0,54
02-019-033	Балка перекрытия	Б-2	900	150	120	0,042	B15	F100	W4	0,016	0,80
02-019-034	Балка перекрытия	Б-3	1150	180	150	0,081	B15	F100	W4	0,031	1,50
02-019-035	Балка перекрытия	Б-4	1300	180	150	0,091	B15	F100	W4	0,035	3,11
02-019-036	Балка перекрытия	Б-5	1500	180	150	0,106	B15	F100	W4	0,041	6,76
02-019-037	Балка перекрытия	Б-6	1800	180	200	0,169	B15	F100	W4	0,065	9,59
02-019-038	Балка перекрытия	Б7	2250	180	250	0,263	B15	F100	W4	0,101	11,64
02-019-039	Балка перекрытия	Б-8	2500	200	280	0,364	B15	F100	W4	0,140	17,70
02-019-040	Опорная подушка	ОП-1	200	200	90	0,010	B15	F100	W4	0,004	1,24
02-019-041	Опорная подушка	ОП-2	200	300	90	0,014	B15	F100	W4	0,005	1,24
02-019-042	Опорная подушка	ОП-3	400	400	90	0,038	B15	F100	W4	0,014	2,63
02-019-043	Опорная подушка	ОП-4	500	500	140	0,091	B15	F100	W4	0,035	4,19
02-019-044	Опорная подушка	ОП-5	550	650	140	0,130	B15	F100	W4	0,050	6,35
02-019-045	Опорная подушка	ОП-6	650	750	140	0,185	B15	F100	W4	0,071	11,50
02-019-046	Опорная подушка	ОП-7	750	850	140	0,231	B15	F100	W4	0,089	13,10
02-019-047	Опорная подушка	ОП-8	200	200	60	0,006	B15	F100	W4	0,002	1,21
02-019-048	Опорная подушка	ОП-9	200	250	60	0,008	B15	F100	W4	0,003	1,33
02-019-049	Опорная подушка	ОП-10	250	300	80	0,016	B15	F100	W4	0,006	1,86
02-019-050	Опорная подушка	ОП-11	400	400	80	0,033	B15	F100	W4	0,013	3,29
02-019-051	Опорная подушка	ОП-12	500	500	80	0,052	B15	F100	W4	0,020	4,87
02-019-052	Опорная подушка	ОП-13	600	600	80	0,075	B15	F100	W4	0,029	5,60
02-019-053	Опорная подушка	ОП-14	600	600	140	0,131	B15	F100	W4	0,050	5,81
02-019-054	Опорная подушка	ОП-15	750	750	140	0,205	B15	F100	W4	0,079	10,05
02-019-055	Опорная подушка	ОП-16	750	750	80	0,117	B15	F100	W4	0,045	7,77
