Железобетонные емкости водопроводных и канализационных сооружений по серии 3.900-2

Цены действительны с 18.01.2022г.

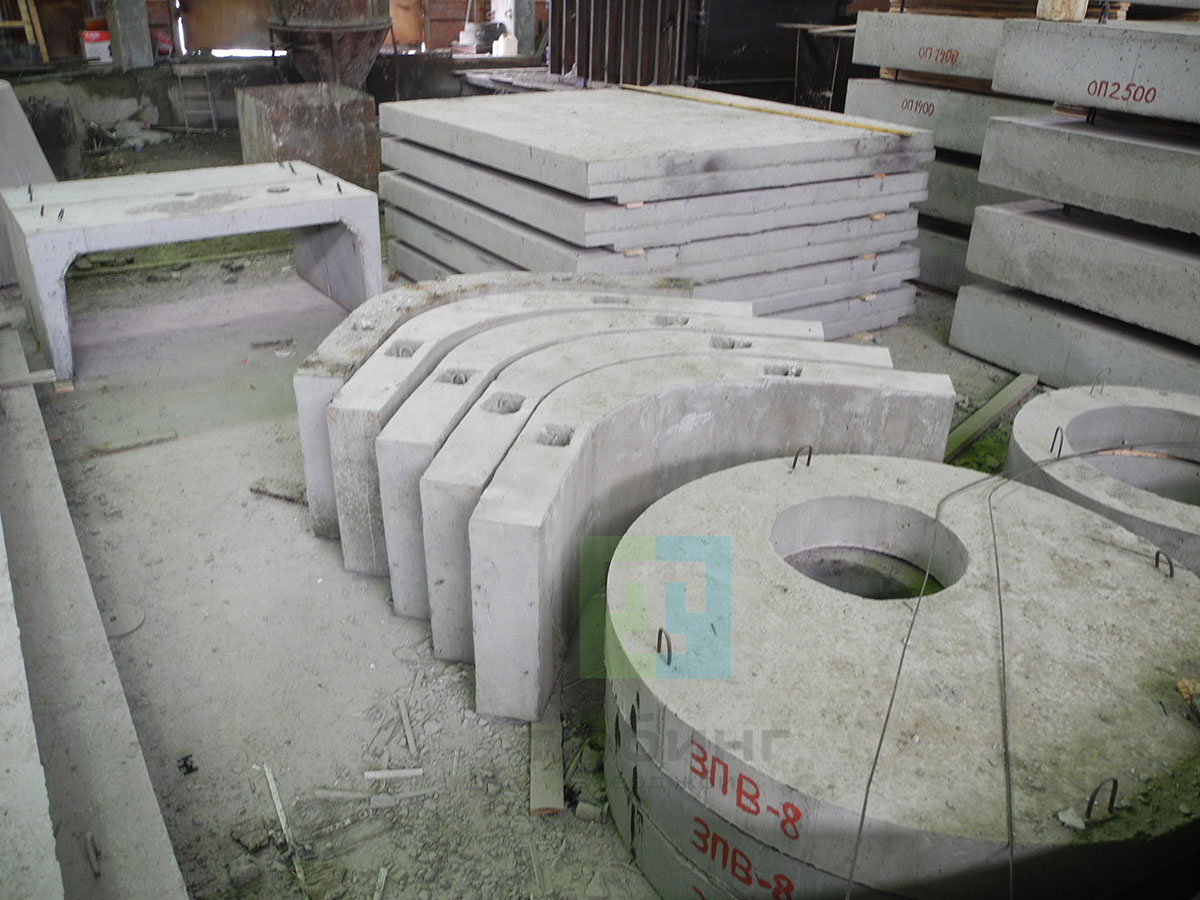

Железобетонные емкости водопроводных и канализационных сооружений по серии 3.900-2 Завод ЖБИ Тюбинг выпускает унифицированные сборные железобетонные конструкции водопроводных и канализационных емкостных сооружений по серии 3.900-2.

Выпуск 2: консольные стеновые, балочные стеновые и перегородочные панели.
К консольным стеновым панелям относятся панели, имеющие одну жестко защемленную опору (внизу).

     К балочным стеновым панелям относятся панели, имеющие 2 неподвижные опоры: нижнюю, жестко защемленную в днище, и верхнюю, шарнирно связанную с покрытием.
     Перегородочные панели не предназначены для восприятия нагрузок от одностороннего давления жидкости или грунта.
    В маркировке панелей указывается тип панели, типоразмер, высота в дм, несущая способность.
     Наличие закладных деталей или отверстий в панели отражается буквой А в конце марки.

     Выпуск 5: кольца стеновые и опорные, плиты перекрытий и плиты днища, предназначенные для круглых колодцев, применяемых в системах водоснабжения и канализации.
     В маркировке указывается тип изделия, внутренний диаметр колодца в дм, типоразмер, несущая способность.
     Наличие закладных деталей или отверстий в панели отражается буквой А в конце марки.

     Выпуск 6: лотки прямоугольные, предназначенные для транспортирования жидкости в пределах расположения очистных сооружений, и лотки угловые, предназначенные для цилиндрических очистных сооружений.
     В маркировке лотков указывается тип лотка, типоразмер, длина в дм.
     Наличие закладных деталей или отверстий в панели отражается буквой А в конце марки.

     Для изготовления изделий по серии 3.900-2 применяется плотный класса В15 бетон, плотность которого определяется маркой по водонепроницаемости и устанавливается проектом.

Марка бетона по морозостойкости назначается в зависимости от типа сооружения и района строительства.
Величина нормируемой отпускной прочности бетона на сжатие должна составлять 70% от его проектного класса по прочности на сжатие в теплый период года и 100% - в холодный период года.

     При складировании и транспортировке изделия необходимо опирать на деревянные подкладки, устанавливаемые в местах монтажных петель, толщиной не менее высоты петель.
     Необетонируемые закладные детали должны иметь антикоррозийное покрытие.
     Маркировка панелей должна отражать марку бетона по водонепроницаемости и морозостойкости.

Цены на изделия по серии 3.900-2 указаны с учетом НДС, без учета доставки.
Представленные на сайте цены на ЖБИ не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

Номенклатура изделий по серии 3.900-2

Артикул	Наименование	Марка изделия	Размеры наружные в мм			Масса, т	Класс бетона			Объем бетона, м. куб.	Расход стали
Артикул	Наименование	Марка изделия	Длина	Ширина	Высота	Масса, т	B	F	W	Объем бетона, м. куб.	Расход стали
02-022-0001	Панель стеновая	ПК1-12-1	2980	100	1200	0,90	B15	F100	W2	0,36	26
02-022-0002	Панель стеновая	ПК1-12-2	2980	100	1200	0,90	B15	F100	W2	0,36	29
02-022-0003	Панель стеновая	ПК1-18-1	2980	130	1800	1,75	B15	F100	W2	0,70	55
02-022-0004	Панель стеновая	ПК1-18-2	2980	130	1800	1,75	B15	F100	W2	0,70	63
02-022-0005	Панель стеновая	ПК1-24-1	2980	150	2400	2,65	B15	F100	W2	1,06	76
02-022-0006	Панель стеновая	ПК1-24-2	2980	150	2400	2,65	B15	F100	W2	1,06	86
02-022-0007	Панель стеновая	ПК1-30-1	2980	200	3000	3,18	B15	F100	W2	1,27	139
02-022-0008	Панель стеновая	ПК1-30-2	2980	200	3000	3,18	B15	F100	W2	1,27	166
02-022-0009	Панель стеновая	ПК1-36-1	2980	200	3600	4,27	B15	F100	W2	1,71	206
02-022-0010	Панель стеновая	ПК1-36-2	2980	200	3600	4,27	B15	F100	W2	1,71	257
02-022-0011	Панель стеновая	ПК1-42-1	2980	240	4200	5,75	B15	F100	W2	2,30	279
02-022-0012	Панель стеновая	ПК1-42-2	2980	240	4200	5,75	B15	F100	W2	2,30	373
02-022-0013	Панель стеновая	ПК1-48-1	2980	280	4800	7,27	B15	F100	W2	2,91	437
02-022-0014	Панель стеновая	ПК1-48-2	2980	280	4800	7,27	B15	F100	W2	2,91	480
02-022-0015	Панель стеновая	ПК1-54-1	2980	340	5400	9,38	B15	F100	W2	3,75	546
02-022-0016	Панель стеновая	ПК1-54-2	2980	340	5400	9,38	B15	F100	W2	3,75	593
02-022-0017	Панель стеновая	ПБ1-24-1	3100	340	2400	2,90	B15	F100	W2	1,17	70
02-022-0018	Панель стеновая	ПБ1-24-2	3100	340	2400	2,90	B15	F100	W2	1,17	78
02-022-0019	Панель стеновая	ПБ2-24-1	2100	340	2400	1,87	B15	F100	W2	0,75	48
02-022-0020	Панель стеновая	ПБ2-24-2	2100	340	2400	1,87	B15	F100	W2	0,75	53
02-022-0021	Панель стеновая	ПБ1-30-1	3100	360	3000	3,90	B15	F100	W2	1,56	110
02-022-0022	Панель стеновая	ПБ1-30-2	3100	360	3000	3,90	B15	F100	W2	1,56	121
02-022-0023	Панель стеновая	ПБ2-30-1	2100	360	3000	2,50	B15	F100	W2	1,00	76
02-022-0024	Панель стеновая	ПБ2-30-2	2100	360	3000	2,50	B15	F100	W2	1,00	83
02-022-0025	Панель стеновая	ПБ1-36-1	3100	380	3600	5,10	B15	F100	W2	2,04	153
02-022-0026	Панель стеновая	ПБ1-36-2	3100	380	3600	5,10	B15	F100	W2	2,04	188
02-022-0027	Панель стеновая	ПБ1-36-3	3100	380	3600	5,10	B15	F100	W2	2,04	197
02-022-0028	Панель стеновая	ПБ2-36-1	2100	380	3600	3,25	B15	F100	W2	1,30	105
02-022-0029	Панель стеновая	ПБ2-36-2	2100	380	3600	3,25	B15	F100	W2	1,30	127
02-022-0030	Панель стеновая	ПБ2-36-3	2100	380	3600	3,25	B15	F100	W2	1,30	133
02-022-0031	Панель стеновая	ПБ1-42-1	3100	380	4200	5,85	B15	F100	W2	2,34	241
02-022-0032	Панель стеновая	ПБ1-42-2	3100	380	4200	5,85	B15	F100	W2	2,34	260
02-022-0033	Панель стеновая	ПБ2-42-1	2100	380	4200	3,80	B15	F100	W2	1,52	157
02-022-0034	Панель стеновая	ПБ2-42-2	2100	380	4200	3,80	B15	F100	W2	1,52	173
02-022-0035	Панель стеновая	ПБ1-48-1	3100	400	4800	7,28	B15	F100	W2	2,91	338
02-022-0036	Панель стеновая	ПБ1-48-2	3100	400	4800	7,28	B15	F100	W2	2,91	350
02-022-0037	Панель стеновая	ПБ1-48-3	3100	400	4800	7,28	B15	F100	W2	2,91	403
02-022-0038	Панель стеновая	ПБ2-48-1	2100	400	4800	4,67	B15	F100	W2	1,87	218
02-022-0039	Панель стеновая	ПБ2-48-3	2100	400	4800	4,67	B15	F100	W2	1,87	260
02-022-0040	Панель стеновая	ПБ1-54-1	3100	420	5400	8,83	B15	F100	W2	3,53	426
02-022-0041	Панель стеновая	ПБ1-54-2	3100	420	5400	8,83	B15	F100	W2	3,53	502
02-022-0042	Панель стеновая	ПБ2-54-1	2100	420	5400	5,67	B15	F100	W2	2,27	278
02-022-0043	Панель стеновая	ПБ2-54-2	2100	420	5400	5,67	B15	F100	W2	2,27	328
02-022-0044	Панель стеновая	ПБ1-60-1	3100	440	6000	10,65	B15	F100	W2	4,26	540
02-022-0045	Панель стеновая	ПБ1-60-2	3100	440	6000	10,65	B15	F100	W2	4,26	621
02-022-0046	Панель стеновая	ПБ2-60-1	2100	440	6000	6,85	B15	F100	W2	2,74	355
02-022-0047	Панель стеновая	ПБ2-60-2	2100	440	6000	6,85	B15	F100	W2	2,74	406
02-022-0048	Панель перегородочная	ПП1-36-1	2980	120	3600	3,20	B15	F100	W2	1,28	87
02-022-0049	Панель перегородочная	ПП1-42-1	2980	140	4200	4,40	B15	F100	W2	1,76	111
02-022-0050	Панель перегородочная	ПП1-48-1	2980	140	4800	4,95	B15	F100	W2	1,98	155
02-022-0051	Кольцо стеновое	КС7-1-1	840	840	290	0,13	B15	F100	W2	0,05	2
02-022-0052	Кольцо стеновое	КС7-2-1	840	840	890	0,38	B15	F100	W2	0,15	6
02-022-0053	Кольцо стеновое	КС10-1-1	1160	1160	590	0,40	B15	F100	W2	0,16	5
02-022-0054	Кольцо стеновое	КС10-2-1	1160	1160	890	0,61	B15	F100	W2	0,24	7
02-022-0055	Кольцо стеновое	КС10-2-1А	1160	1160	890	0,57	B15	F100	W2	0,23	15
02-022-0056	Кольцо стеновое	КС15-1-1	1680	1680	590	0,66	B15	F100	W2	0,27	9
02-022-0057	Кольцо стеновое	КС15-1-1А	1680	1680	590	0,50	B15	F100	W2	0,20	21
02-022-0058	Кольцо стеновое	КС15-2-1	1680	1680	890	1,00	B15	F100	W2	0,40	14
02-022-0059	Кольцо стеновое	КС15-2-1А	1680	1680	890	0,77	B15	F100	W2	0,31	32
02-022-0060	Кольцо стеновое	КС20-1-1	2200	2200	590	0,97	B15	F100	W2	0,39	14
02-022-0061	Кольцо стеновое	КС20-1-1А	2200	2200	590	0,74	B15	F100	W2	0,29	32
02-022-0062	Кольцо стеновое	КС20-2-1	2200	2200	890	1,47	B15	F100	W2	0,59	21
02-022-0063	Кольцо стеновое	КС20-2-1А	2200	2200	890	1,12	B15	F100	W2	0,45	44
02-022-0064	Кольцо стеновое	КС20-3-1А	2200	2200	1190	1,54	B15	F100	W2	0,62	56
02-022-0065	Плита перекрытия	ПП10-1-1	1160	1160	150	0,25	B15	F100	W2	0,10	11
02-022-0066	Плита перекрытия	ПП10-1-2	1160	1160	150	0,25	B15	F100	W2	0,10	15
02-022-0067	Плита перекрытия	ПП15-1-1	1680	1680	150	0,69	B15	F100	W2	0,28	28
02-022-0068	Плита перекрытия	ПП15-1-2	1680	1680	150	0,69	B15	F100	W2	0,28	39
02-022-0069	Плита перекрытия	ПП15-2-1	1680	1680	150	0,69	B15	F100	W2	0,28	28
02-022-0070	Плита перекрытия	ПП15-2-2	1680	1680	150	0,69	B15	F100	W2	0,28	39
02-022-0071	Плита перекрытия	ПП20-1-1	2200	2200	150	1,28	B15	F100	W2	0,51	47
02-022-0072	Плита перекрытия	ПП20-1-2	2200	2200	150	1,28	B15	F100	W2	0,51	85
02-022-0073	Плита перекрытия	ПП20-2-1	2200	2200	150	1,28	B15	F100	W2	0,51	48
02-022-0074	Плита перекрытия	ПП20-2-2	2200	2200	150	1,28	B15	F100	W2	0,51	88
02-022-0075	Плита днища	ПД10-1-1	1500	1500	120	0,44	B15	F100	W2	0,18	10
02-022-0076	Плита днища	ПД15-1-1	2000	2000	120	0,94	B15	F100	W2	0,38	28
02-022-0077	Плита днища	ПД20-1-1	2500	2500	120	1,47	B15	F100	W2	0,59	66
02-022-0078	Кольцо опорное	КО7-1-1	840	840	70	0,05	B15	F100	W2	0,02	1
02-022-0079	Дорожная плита с нишей для люка	ПНЛ1-1	2500	1750	220	2,12	B22,5	F100	W2	0,35	100
02-022-0080	Лоток прямоугольный	ЛП1-60	5970	360	380	1,03	B15	F100	W2	0,41	39
02-022-0081	Лоток прямоугольный	ЛП1-30	2970	360	380	0,50	B15	F100	W2	0,20	19
02-022-0082	Лоток прямоугольный	ЛП2-60	5970	360	530	1,30	B15	F100	W2	0,52	45
02-022-0083	Лоток прямоугольный	ЛП2-30	2970	360	530	0,67	B15	F100	W2	0,27	21
02-022-0084	Лоток прямоугольный	ЛП3-60	5970	460	530	1,41	B15	F100	W2	0,57	50
02-022-0085	Лоток прямоугольный	ЛП3-30	2970	460	530	0,73	B15	F100	W2	0,28	23
02-022-0086	Лоток прямоугольный	ЛП4-60	5970	480	680	1,83	B15	F100	W2	0,73	70
02-022-0087	Лоток прямоугольный	ЛП4-30	2970	480	680	0,91	B15	F100	W2	0,36	32
02-022-0088	Лоток прямоугольный	ЛП5-60	5970	630	680	2,03	B15	F100	W2	0,81	66
02-022-0089	Лоток прямоугольный	ЛП5-30	2970	630	680	1,00	B15	F100	W2	0,40	31
02-022-0090	Лоток прямоугольный	ЛП6-60	5970	840	1010	3,80	B15	F100	W2	1,52	94
02-022-0091	Лоток прямоугольный	ЛП6-30	2970	840	1010	1,90	B15	F100	W2	0,76	45
02-022-0092	Лоток угловой	ЛУ1-15	1690	567	128	0,15	B15	F100	W2	0,06	14
02-022-0093	Лоток угловой	ЛУ2-15	1730	1132	128	0,30	B15	F100	W2	0,12	24
02-022-0094	Лоток угловой	ЛУ2-23	2500	1132	128	0,48	B15	F100	W2	0,19	32
02-022-0095	Лоток угловой	ЛУ3-23	2550	1698	142	0,98	B15	F100	W2	0,39	52
02-022-0096	Лоток угловой	ЛУ4-23	2500	2262	142	1,15	B15	F100	W2	0,46	70
