Колонны предназначаются для применения в одноэтажных производственных зданиях:
- оборудованных мостовыми опорными электрическими кранами среднего и тяжелого режимов работы в тех случаях, когда по условиям эксплуатации требуется устройство проходов в уровне подкрановых балок;
- отапливаемых - без ограничения расчетной зимней температуры наружного воздуха;
- неотапливаемых - при расчетной зимней температуре не ниже минус 40°С;
- расположенных в I-IV ветровых и снеговых районах;
- на площадках строительства с расчетной сейсмичностью до 6 баллов включительно;
- с неагрессивной, слабо и среднеагрессивной степенью воздействия газовой среды.
Колонны изготавливаются из тяжелого бетона класса В30.
Марки бетона по морозостойкости и по водонепроницаемости нормируются в проекте здания.
Марки бетона по водонепроницаемости и соответствующие им классы бетона по прочности на сжатие следует принимать: при слабоагрессивной степени воздействия газообразной среды – W4 (не менее В22,5), при средне агрессивной - W6 (не менее В30).
Величина нормируемой отпускной прочности бетона на сжатие должна составлять 70% от его проектного класса в теплый период года и 90% - в холодный период года.
Колонны армируются пространственными арматурными каркасами из арматурной стали класса A-I и A-III по ГОСТ 5781-82.
Для строповки колонн при выемке из опалубочной формы и транспортировании рекомендуется применять инвентарные строповочные приспособления.
При отсутствии инвентарных строповочных приспособлений допускается применять строповочные петли, изготавливаемые из горячекатаной гладкой арматуры класса A-I по ГОСТ 5781-82.
Во всех колоннах должны быть предусмотрены закладные изделия для крепления стропильных конструкций и подкрановых балок.
Могут быть предусмотрены дополнительные закладные изделия для крепления коммуникаций, устройства молниезащиты и т.п.
Для выверки колонн и примыкающих к ним конструкций на боковых поверхностях колонн предусмотрены риски координационных осей в уровнях верха фундамента и верха колонны.
Для возможности безвыверочного монтажа в нижнем торце колонн предусмотрены конические выемки в соответствии с узлом I.
Складирование и транспортирование колонн могут производиться в положении "на ребро" либо "плашмя".

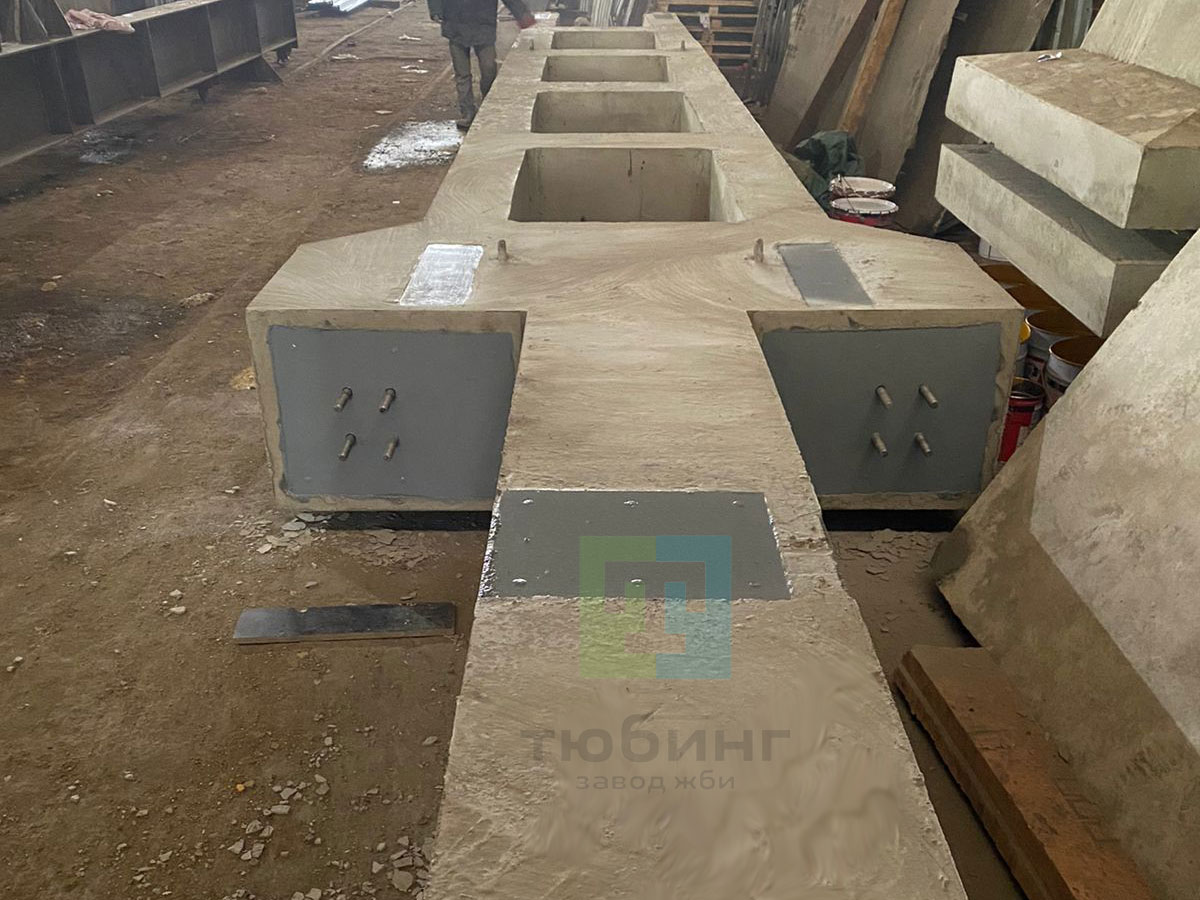

8КДП180-2.4- колонна двухветвевая с проходом 8-го типоразмера (средняя) для зданий с высотой этажа 18,0 м, армированная каркасом №2, изготавливаемая из бетона класса В30.
Варианты маркировки:
1. 8КДП180-2.4
2. 8 КДП180-2.4
3. 8КДП180.2.4
4. 8 КДП180.2.4
5. 8КДП180-2-4
6. 8 КДП180-2-4
7. 8КДП 180-2.4
8. 8КДП 180.2.4
9. 8КДП 180-2-4
10. 8 КДП 180 2 4
Цена на железобетонную колонну 8КДП180-2.4 по серии 1.424.1-10 указана с учетом НДС, без учета доставки.
Представленные на сайте цены на ЖБИ не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.
Эскиз средней колонны 8КДП180-2.4
(В скобках даны размеры укороченной на 100 мм колонны)
