Цены действительны с 14.03.2022г.

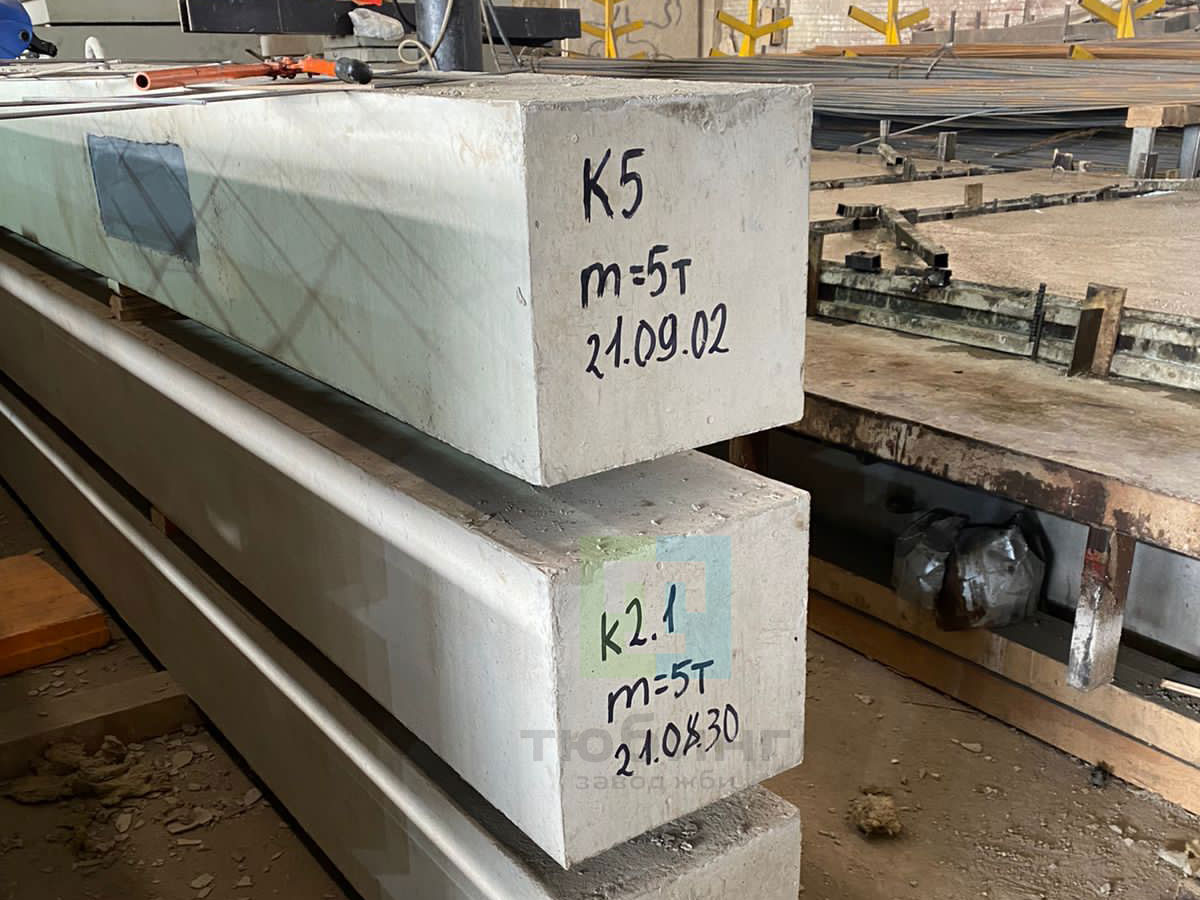

Завод ЖБИ Тюбинг выпускает сборные железобетонные колонны для одноэтажных производственных зданий высотой 6,0…9,6 метра с ручными мостовыми опорными кранами по серии 1.424.1-13.
Колонны запроектированы прямоугольного, постоянного по высоте сечения 500х300 мм с консолями в плоскости большего размера сечения для опирания подкрановых балок.
Маркировка колонн на примере:
1КР84-2-Н1 - колонна для зданий с высотой надкрановой части 1,6 м и с высотой этажа 8,4 м, второй марки по несущей способности, из бетона нормальной проницаемости для условий слабоагрессивной среды, с закладными изделиями.
П - пониженная проницаемость для условий слабоагрессивной среды
Колонны изготавливаются из тяжелого бетона класса В25.
Марки бетона по морозостойкости и по водонепроницаемости нормируются в проекте здания.
Величина нормируемой отпускной прочности бетона на сжатие должна составлять 70% от его проектного класса (марки) в теплый период года и 90% - в холодный период года.
Колонны армируются пространственными арматурными каркасами.
В качестве арматуры применяется арматурная сталь класса A-I и A-III по ГОСТ 5781-82 и класса Bp-I по ГОСТ 6727-80.
Строповочные петли изготавливаются из горячекатаной гладкой арматуры класса A-I из стали марок Ст 3пс и Ст3сп A-III по ГОСТ 5781-82 и ГОСТ 380-80.
Во всех колоннах должны быть предусмотрены закладные изделия для крепления стропильных конструкций и подкрановых балок.
Могут быть предусмотрены дополнительные закладные изделия для крепления коммуникаций, устройства молниезащиты и т.п.
Для строповки колонн при выемке из опалубочной формы и транспортировании рекомендуется применять инвентарные строповочные приспособления.
При отсутствии инвентарных строповочных приспособлений допускается применять строповочные петли, изготавливаемые из горячекатаной гладкой арматуры класса A-I по ГОСТ 5781-82.
Для выверки при монтаже колонн и примыкающих к ним конструкций на боковых поверхностях колонн предусмотрены риски координационных осей в уровнях верха фундамента и верха колонны.
Для возможности безвыверочного монтажа в нижнем торце колонн предусмотрены конические выемки в соответствии с узлом I.
Цены на железобетонные колонны по серии 1.424.1-13 указаны с учетом НДС, без учета доставки.
Представленные на сайте цены на ЖБИ не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.
Номенклатура изделий по серии 1.424.1-13
Артикул | Наименование | Марка изделия | Размеры наружные в мм | Масса, т | Класс бетона | Объем бетона, м. куб. | Расход стали | ||||
---|---|---|---|---|---|---|---|---|---|---|---|
Длина | Ширина | Высота | B | F | W | ||||||
03-034-0001 | Колонна | КР60-1 | 6900 | 900 | 300 | 2,7 | B25 | F200 | W6 | 1,1 | 65,0 |
03-034-0002 | Колонна | КР60-2 | 6900 | 900 | 300 | 2,7 | B25 | F200 | W6 | 1,1 | 76,0 |
03-034-0003 | Колонна | КР60-3 | 6900 | 900 | 300 | 2,7 | B25 | F200 | W6 | 1,1 | 88,2 |
03-034-0004 | Колонна | КР60-4 | 6900 | 900 | 300 | 2,7 | B25 | F200 | W6 | 1,1 | 77,0 |
03-034-0005 | Колонна | КР60-5 | 6900 | 900 | 300 | 2,7 | B25 | F200 | W6 | 1,1 | 120,0 |
03-034-0006 | Колонна | КР66-1 | 7500 | 900 | 300 | 3,0 | B25 | F200 | W6 | 1,2 | 81,0 |
03-034-0007 | Колонна | КР66-2 | 7500 | 900 | 300 | 3,0 | B25 | F200 | W6 | 1,2 | 94,6 |
03-034-0008 | Колонна | КР66-3 | 7500 | 900 | 300 | 3,0 | B25 | F200 | W6 | 1,2 | 106,5 |
03-034-0009 | Колонна | КР66-4 | 7500 | 900 | 300 | 3,0 | B25 | F200 | W6 | 1,2 | 127,8 |
03-034-0010 | Колонна | КР66-5 | 7500 | 900 | 300 | 3,0 | B25 | F200 | W6 | 1,2 | 152,8 |
03-034-0011 | Колонна | 1КР72-1 | 8100 | 900 | 300 | 3,2 | B25 | F200 | W6 | 1,3 | 100,8 |
03-034-0012 | Колонна | 1КР72-2 | 8100 | 900 | 300 | 3,2 | B25 | F200 | W6 | 1,3 | 112,7 |
03-034-0013 | Колонна | 1КР72-3 | 8100 | 900 | 300 | 3,2 | B25 | F200 | W6 | 1,3 | 125,6 |
03-034-0014 | Колонна | 1КР72-4 | 8100 | 900 | 300 | 3,2 | B25 | F200 | W6 | 1,3 | 135,7 |
03-034-0015 | Колонна | 1КР72-5 | 8100 | 900 | 300 | 3,2 | B25 | F200 | W6 | 1,3 | 153,4 |
03-034-0016 | Колонна | 1КР72-6 | 8100 | 900 | 300 | 3,2 | B25 | F200 | W6 | 1,3 | 161,4 |
03-034-0017 | Колонна | 1КР72-7 | 8100 | 900 | 300 | 3,2 | B25 | F200 | W6 | 1,3 | 184,0 |
03-034-0018 | Колонна | 1КР72-8 | 8100 | 900 | 300 | 3,2 | B25 | F200 | W6 | 1,3 | 218,0 |
03-034-0019 | Колонна | 1КР72-9 | 8100 | 900 | 300 | 3,2 | B25 | F200 | W6 | 1,3 | 247,2 |
03-034-0020 | Колонна | 1КР72-10 | 8100 | 900 | 300 | 3,2 | B25 | F200 | W6 | 1,3 | 277,9 |
03-034-0021 | Колонна | 1КР72-11 | 8100 | 900 | 300 | 3,2 | B25 | F200 | W6 | 1,3 | 289,1 |
03-034-0022 | Колонна | 2КР72-12 | 8100 | 900 | 300 | 3,2 | B25 | F200 | W6 | 1,3 | 153,4 |
03-034-0023 | Колонна | 2КР72-13 | 8100 | 900 | 300 | 3,2 | B25 | F200 | W6 | 1,3 | 184,0 |
03-034-0024 | Колонна | 2КР72-14 | 8100 | 900 | 300 | 3,2 | B25 | F200 | W6 | 1,3 | 194,4 |
03-034-0025 | Колонна | 2КР72-15 | 8100 | 900 | 300 | 3,2 | B25 | F200 | W6 | 1,3 | 223,6 |
03-034-0026 | Колонна | 2КР72-16 | 8100 | 900 | 300 | 3,2 | B25 | F200 | W6 | 1,3 | 247,2 |
03-034-0027 | Колонна | 2КР72-17 | 8100 | 900 | 300 | 3,2 | B25 | F200 | W6 | 1,3 | 277,9 |
03-034-0028 | Колонна | 2КР72-18 | 8100 | 900 | 300 | 3,2 | B25 | F200 | W6 | 1,3 | 289,1 |
03-034-0029 | Колонна | 2КР72-19 | 8100 | 900 | 300 | 3,2 | B25 | F200 | W6 | 1,3 | 312,7 |
03-034-0030 | Колонна | 2КР72-20 | 8100 | 900 | 300 | 3,2 | B25 | F200 | W6 | 1,3 | 344,7 |
03-034-0031 | Колонна | 1КР78-1 | 8700 | 900 | 300 | 3,4 | B25 | F200 | W6 | 1,4 | 120,8 |
03-034-0032 | Колонна | 1КР78-2 | 8700 | 900 | 300 | 3,4 | B25 | F200 | W6 | 1,4 | 145,5 |
03-034-0033 | Колонна | 1КР78-3 | 8700 | 900 | 300 | 3,4 | B25 | F200 | W6 | 1,4 | 163,5 |
03-034-0034 | Колонна | 1КР78-4 | 8700 | 900 | 300 | 3,4 | B25 | F200 | W6 | 1,4 | 196,5 |
03-034-0035 | Колонна | 1КР78-5 | 8700 | 900 | 300 | 3,4 | B25 | F200 | W6 | 1,4 | 207,3 |
03-034-0036 | Колонна | 1КР78-6 | 8700 | 900 | 300 | 3,4 | B25 | F200 | W6 | 1,4 | 223,7 |
03-034-0037 | Колонна | 1КР78-7 | 8700 | 900 | 300 | 3,4 | B25 | F200 | W6 | 1,4 | 238,6 |
03-034-0038 | Колонна | 1КР78-8 | 8700 | 900 | 300 | 3,4 | B25 | F200 | W6 | 1,4 | 257,0 |
03-034-0039 | Колонна | 1КР78-9 | 8700 | 900 | 300 | 3,4 | B25 | F200 | W6 | 1,4 | 278,6 |
03-034-0040 | Колонна | 1КР78-10 | 8700 | 900 | 300 | 3,4 | B25 | F200 | W6 | 1,4 | 361,2 |
03-034-0041 | Колонна | 2КР78-11 | 8700 | 900 | 300 | 3,4 | B25 | F200 | W6 | 1,4 | 163,5 |
03-034-0042 | Колонна | 2КР78-12 | 8700 | 900 | 300 | 3,4 | B25 | F200 | W6 | 1,4 | 196,5 |
03-034-0043 | Колонна | 2КР78-13 | 8700 | 900 | 300 | 3,4 | B25 | F200 | W6 | 1,4 | 207,3 |
03-034-0044 | Колонна | 2КР78-14 | 8700 | 900 | 300 | 3,4 | B25 | F200 | W6 | 1,4 | 223,7 |
03-034-0045 | Колонна | 2КР78-15 | 8700 | 900 | 300 | 3,4 | B25 | F200 | W6 | 1,4 | 238,6 |
03-034-0046 | Колонна | 2КР78-16 | 8700 | 900 | 300 | 3,4 | B25 | F200 | W6 | 1,4 | 255,0 |
03-034-0047 | Колонна | 2КР78-17 | 8700 | 900 | 300 | 3,4 | B25 | F200 | W6 | 1,4 | 276,6 |
03-034-0048 | Колонна | 2КР78-18 | 8700 | 900 | 300 | 3,4 | B25 | F200 | W6 | 1,4 | 309,4 |
03-034-0049 | Колонна | 2КР78-19 | 8700 | 900 | 300 | 3,4 | B25 | F200 | W6 | 1,4 | 291,2 |
03-034-0050 | Колонна | 2КР78-20 | 8700 | 900 | 300 | 3,4 | B25 | F200 | W6 | 1,4 | 312,8 |
03-034-0051 | Колонна | 2КР78-21 | 8700 | 900 | 300 | 3,4 | B25 | F200 | W6 | 1,4 | 345,6 |
03-034-0052 | Колонна | 2КР78-22 | 8700 | 900 | 300 | 3,4 | B25 | F200 | W6 | 1,4 | 235,6 |
03-034-0053 | Колонна | 2КР78-23 | 8700 | 900 | 300 | 3,4 | B25 | F200 | W6 | 1,4 | 270,8 |
03-034-0054 | Колонна | 1КР84-1 | 9300 | 900 | 300 | 3,6 | B25 | F200 | W6 | 1,5 | 142,0 |
03-034-0055 | Колонна | 1КР84-2 | 9300 | 900 | 300 | 3,6 | B25 | F200 | W6 | 1,5 | 172,8 |
03-034-0056 | Колонна | 1КР84-3 | 9300 | 900 | 300 | 3,6 | B25 | F200 | W6 | 1,5 | 185,0 |
03-034-0057 | Колонна | 1КР84-4 | 9300 | 900 | 300 | 3,6 | B25 | F200 | W6 | 1,5 | 253,5 |
03-034-0058 | Колонна | 1КР84-5 | 9300 | 900 | 300 | 3,6 | B25 | F200 | W6 | 1,5 | 271,1 |
03-034-0059 | Колонна | 1КР84-6 | 9300 | 900 | 300 | 3,6 | B25 | F200 | W6 | 1,5 | 305,8 |
03-034-0060 | Колонна | 1КР84-7 | 9300 | 900 | 300 | 3,6 | B25 | F200 | W6 | 1,5 | 328,6 |
03-034-0061 | Колонна | 1КР84-8 | 9300 | 900 | 300 | 3,6 | B25 | F200 | W6 | 1,5 | 417,8 |
03-034-0062 | Колонна | 2КР84-9 | 9300 | 900 | 300 | 3,6 | B25 | F200 | W6 | 1,5 | 185,0 |
03-034-0063 | Колонна | 2КР84-10 | 9300 | 900 | 300 | 3,6 | B25 | F200 | W6 | 1,5 | 253,5 |
03-034-0064 | Колонна | 2КР84-11 | 9300 | 900 | 300 | 3,6 | B25 | F200 | W6 | 1,5 | 274,7 |
03-034-0065 | Колонна | 2КР84-12 | 9300 | 900 | 300 | 3,6 | B25 | F200 | W6 | 1,5 | 297,5 |
03-034-0066 | Колонна | 2КР84-13 | 9300 | 900 | 300 | 3,6 | B25 | F200 | W6 | 1,5 | 305,8 |
03-034-0067 | Колонна | 2КР84-14 | 9300 | 900 | 300 | 3,6 | B25 | F200 | W6 | 1,5 | 328,6 |
03-034-0068 | Колонна | 2КР84-15 | 9300 | 900 | 300 | 3,6 | B25 | F200 | W6 | 1,5 | 362,6 |
03-034-0069 | Колонна | 2КР84-16 | 9300 | 900 | 300 | 3,6 | B25 | F200 | W6 | 1,5 | 346,2 |
03-034-0070 | Колонна | 2КР84-17 | 9300 | 900 | 300 | 3,6 | B25 | F200 | W6 | 1,5 | 380,2 |
03-034-0071 | Колонна | 2КР84-18 | 9300 | 900 | 300 | 3,6 | B25 | F200 | W6 | 1,5 | 284,2 |
03-034-0072 | Колонна | 2КР84-19 | 9300 | 900 | 300 | 3,6 | B25 | F200 | W6 | 1,5 | 307,0 |
03-034-0073 | Колонна | КР90-1 | 9900 | 900 | 300 | 3,8 | B25 | F200 | W6 | 1,5 | 226,7 |
03-034-0074 | Колонна | КР90-2 | 9900 | 900 | 300 | 3,8 | B25 | F200 | W6 | 1,5 | 261,3 |
03-034-0075 | Колонна | КР90-3 | 9900 | 900 | 300 | 3,8 | B25 | F200 | W6 | 1,5 | 301,7 |
03-034-0076 | Колонна | КР90-4 | 9900 | 900 | 300 | 3,8 | B25 | F200 | W6 | 1,5 | 335,7 |
03-034-0077 | Колонна | КР90-5 | 9900 | 900 | 300 | 3,8 | B25 | F200 | W6 | 1,5 | 332,8 |
03-034-0078 | Колонна | КР90-6 | 9900 | 900 | 300 | 3,8 | B25 | F200 | W6 | 1,5 | 355,2 |
03-034-0079 | Колонна | КР90-7 | 9900 | 900 | 300 | 3,8 | B25 | F200 | W6 | 1,5 | 256,4 |
03-034-0080 | Колонна | КР90-8 | 9900 | 900 | 300 | 3,8 | B25 | F200 | W6 | 1,5 | 390,0 |
03-034-0081 | Колонна | КР90-9 | 9900 | 900 | 300 | 3,8 | B25 | F200 | W6 | 1,5 | 296,4 |
03-034-0082 | Колонна | КР90-10 | 9900 | 900 | 300 | 3,8 | B25 | F200 | W6 | 1,5 | 396,0 |
03-034-0083 | Колонна | КР90-11 | 9900 | 900 | 300 | 3,8 | B25 | F200 | W6 | 1,5 | 319,2 |
03-034-0084 | Колонна | КР90-12 | 9900 | 900 | 300 | 3,8 | B25 | F200 | W6 | 1,5 | 378,0 |
03-034-0085 | Колонна | КР96-1 | 10500 | 900 | 300 | 4,1 | B25 | F200 | W6 | 1,6 | 294,8 |
03-034-0086 | Колонна | КР96-2 | 10500 | 900 | 300 | 4,1 | B25 | F200 | W6 | 1,6 | 252,6 |
03-034-0087 | Колонна | КР96-3 | 10500 | 900 | 300 | 4,1 | B25 | F200 | W6 | 1,6 | 334,2 |
03-034-0088 | Колонна | КР96-4 | 10500 | 900 | 300 | 4,1 | B25 | F200 | W6 | 1,6 | 359,0 |
03-034-0089 | Колонна | КР96-5 | 10500 | 900 | 300 | 4,1 | B25 | F200 | W6 | 1,6 | 271,0 |
03-034-0090 | Колонна | КР96-6 | 10500 | 900 | 300 | 4,1 | B25 | F200 | W6 | 1,6 | 412,6 |
03-034-0091 | Колонна | КР96-7 | 10500 | 900 | 300 | 4,1 | B25 | F200 | W6 | 1,6 | 313,4 |
03-034-0092 | Колонна | КР96-8 | 10500 | 900 | 300 | 4,1 | B25 | F200 | W6 | 1,6 | 337,0 |
03-034-0093 | Колонна | КР96-9 | 10500 | 900 | 300 | 4,1 | B25 | F200 | W6 | 1,6 | 399,0 |
