     Завод ЖБИ Тюбинг выпускает сборные железобетонные плиты безбалластного мостового полотна по шифру 897 выпуск 1-2 и выпуск 1-3, предназначенные для применения на металлических пролетных строениях, эксплуатируемых и вновь строящихся железнодорожных мостов, в районах сейсмичностью не более 6 баллов, расположенных на прямых участках пути с уклоном не более 0,004.
     Плиты по выпуску 1-2 применяются в районах со средней температурой наружного воздуха наиболее холодного месяца выше минус 10⁰С (умеренные условия) и ниже минус 10⁰С (суровые климатические условия).
     Плиты по выпуску 1-3 применяются в районах со средней температурой наружного воздуха наиболее холодного месяца ниже минус 40⁰С с обеспеченностью 0,92 (особо суровые климатические условия).

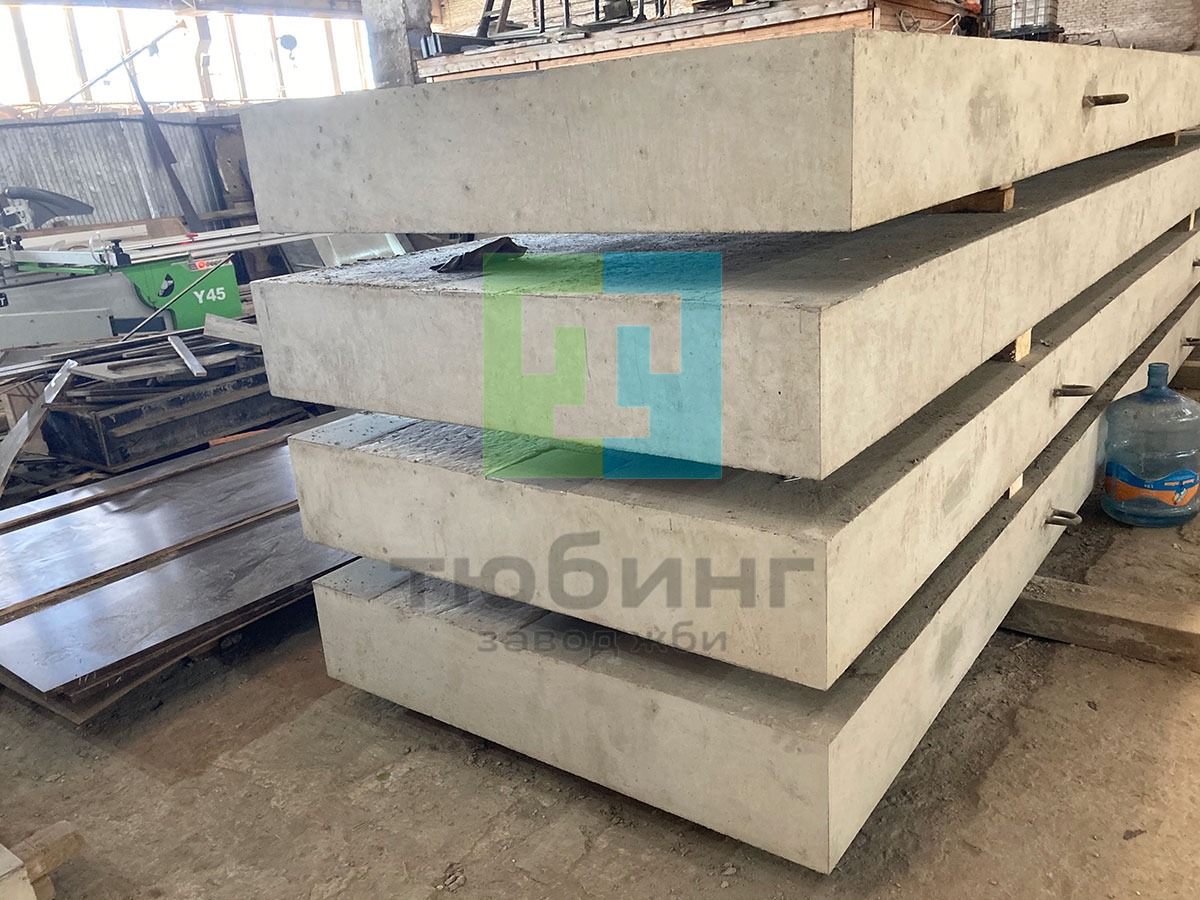

     Плита безбалластного мостового полотна представляет собой плоский железобетонный элемент, верхняя поверхность которого выполняется двухскатной с уклоном в полевые стороны. На верхней поверхности расположены опорные площадки под рельсы и охранные уголки. Плита имеет систему сквозных отверстий для прикрепления рельсов, охранных уголков к плите и самой плиты к верхним поясам балок пролетного строения.
     По верхней поверхности плиты, кроме того, расположены горизонтальные выступающие вверх площадки для размещения уплотнителей и опорных шайб элементов крепления плиты к балкам. Размеры этих площадок назначены таким образом, чтобы в их пределах могло расположиться овальное отверстие для всего рассмотренного в документации диапазона расстояний между осями главных (продольных) балок пролетного строения.

     Плиты разработаны двух ступеней по несущей способности:
- для пролетных строений с расстоянием между осями главных (продольных) балок 1800, 1900 и 2000 мм;
- для пролетных строений с расстоянием между осями главных (продольных) балок 2100, 2200, 2300 и 2400 мм.

     Плиты изготавливаются из конструкционного тяжелого бетона со средней плотностью от 2200 до 2500 кг/м³:
В40 – для плит, предназначенных для пролетных строений с расстоянием между осями главных (продольных) балок 1800, 1900 и 2000 мм;
В60 – для плит, предназначенных для пролетных строений с расстоянием между осями главных (продольных) балок 2100, 2200, 2300 и 2400 мм.
     Марка бетона по водонепроницаемости должна быть не ниже W6, по морозостойкости - в зависимости от климатических условий района эксплуатации не ниже F200 для умеренных и F300 для суровых и особо суровых климатических условий.
     Отпускная прочность бетона в летнее время - 70%, в зимнее - 90%.

     Конструкция арматурного каркаса состоит из двух рядов стержней периодического профиля, расположенных в верхней и нижней (в период эксплуатации) зонах плиты, объединенных вертикальными ветвями хомутов в пространственный каркас.
     В качестве рабочей принята арматура по ГОСТ 5781-82 периодического профиля из горячекатаной стали класса А-III марки 25Г2С (вып.1-2), класса Ас-II марки 10ГТ (для особо суровых климатических условий, вып.1-3), для конструктивной арматуры и хомутов приняты гладкие стержни из стали класса A-I марки СтЗсп.
     Стержни в каркасах и сетках соединяются с помощью контактной сварки по ГОСТ 14098-85 или вязальной проволокой.
     Применение дуговой сварки электродами не допускается.

     Марка плит состоит из двух буквенно-цифровых групп, разделенных дефисом:
- I группа содержит сокращенное название плиты и ее типоразмер (геометрическую характеристику и несущую способность);
- II группа содержит указания по применению.

П1-190 - плита из обычного железобетона длиной (вдоль оси пути) 1390мм, 190 см - расстояние между осями главных (продольных) балок.
П1-190F - то же для суровых климатических условий (марка по морозостойкости F300).
П1-190М - то же для особо суровых климатических условий (районы, со средней температурой наиболее холодной пятидневки ниже минус 40°с с обеспеченностью 0,92).

     Цены на железобетонные плиты безбалластного мостового полотна по шифру 897 указаны с учетом НДС, без учета доставки.
     Представленные на сайте цены на ЖБИ не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

Номенклатура изделий по шифру 897
