Цены действительны с 01.01.2019г.
Завод ЖБИ Тюбинг выпускает:

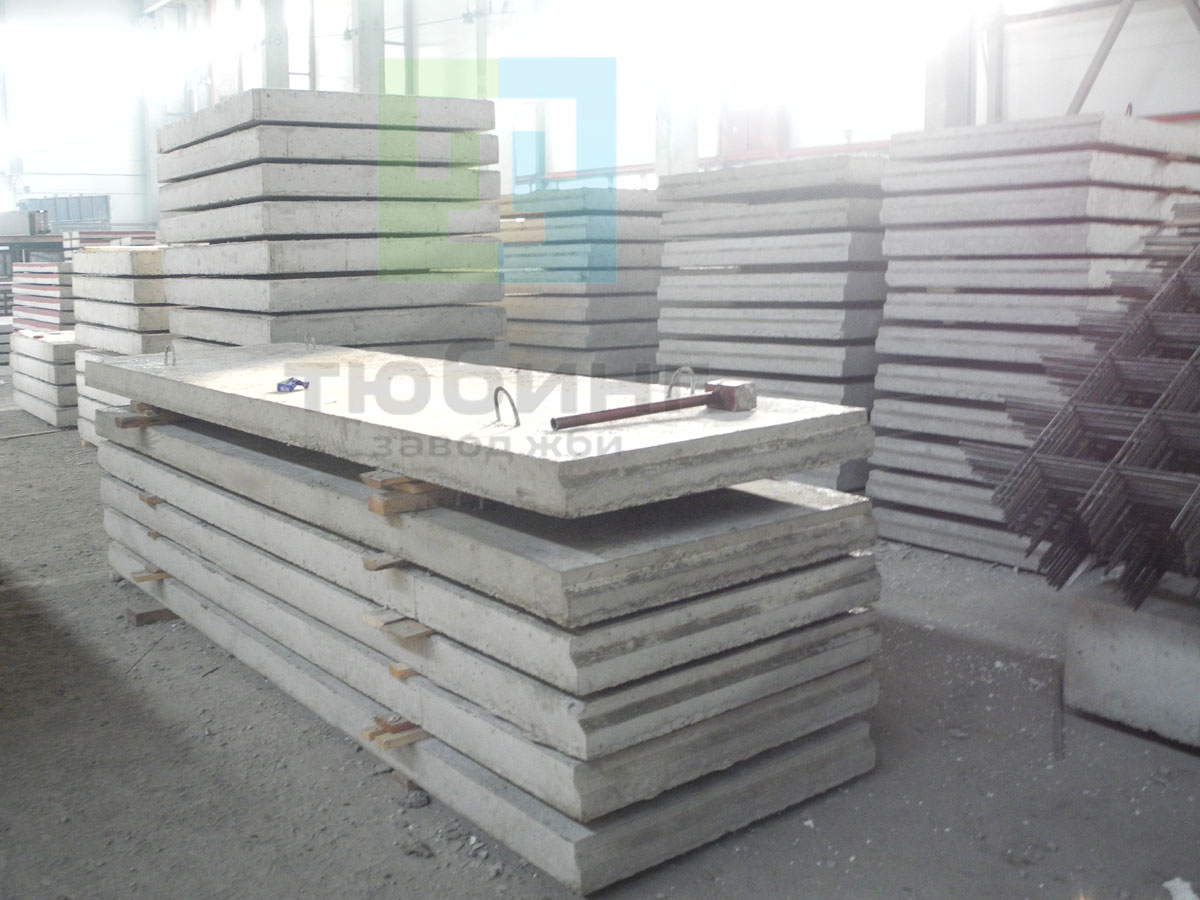

1. железобетонные дорожные плиты по ГОСТ 21924.2-84 c ненапрягаемой арматурой, изготавливаемые из тяжелого бетона и предназначенные для устройства покрытий постоянных и временных дорог под автомобильную нагрузку Н-30 и Н-10. Плиты применяют для дорог с расчетной температурой наружного воздуха до минус 40 гр С включительно.
Плиты по ГОСТ 21924.2-84 подразделяются на типы в зависимости от назначения: 1- для постоянных дорог; 2 - для временных дорог; от конфигурации: П - прямоугольная; ПБ- прямоугольная с одним совмещенным бортом; ПББ - прямоугольная с двумя совмещенными бортами; ПТ- трапецеидальная; ПШ-шестиугольная; ПШД- шестиугольная осевая диагональная; ПШП- шестиугольная осевая поперечная; ДПШ- диагональная половина шестиугольной плиты; ППШ - поперечная половина шестиугольной плиты.
Плиты рассчитаны для проезда автомобилей массой 30 и 10 т.
Дорожные плиты для временных дорог изготавливаются из тяжелого бетона класса В22,5, для постоянных дорог В30.
Возможно изготовление дорожных плит с использованием бетона с морозостойкостью в хлористых солях.
Возможно изготовление дорожных плит с использование иных характеристик бетона и армирования.
2. железобетонные дорожные плиты по серии 3.503-17 выпуск 1, предназначенные для сборных покрытий временных автомобильных дорог промышленных предприятий, применяемые во всех климатических районах РФ. Плиты предназначены для использования при строительстве временных дорог; при этом предусматривается возможность повторного их применения.
Для плит при нагрузке на колесо автомашины 6 и 9,5 тонн используется дорожный бетон класса В15, при нагрузке на колесо автомашины 16 и 23 тонны - бетон класса В22,5 по прочности на сжатие.
Плиты с индексом "С" могут эксплуатироваться при температурах ниже минус 40 гр.С.
3. железобетонные дорожные плиты по серии 3.503.1-93 выпуск 1, предназначенные для использования при строительстве временных автомобильных дорог промышленных предприятий.
Для изготовления плит применяется тяжелый бетон класса В30.
Марка плит состоит из условного буквенного обозначения наименования изделия, их номинальных размеров в дециметрах с округлением значений до целого числа, значения нагрузки в тс на колесо.
Например: ПД20.15-6 - плита дорожная длиной 1990 мм, шириной 1490 мм, нагрузка на колесо 5,5 тс (с округлением до целого числа).
4. железобетонные дорожные плиты по серии 3.504.1-20 выпуск 1, предназначенные для покрытия проездов и рабочих площадок портовых территорий.
Для изготовления дорожных плит для портовых территорий применяется тяжелый бетон класса В30.
Плиты по серии 3.504.1-20 имеют три типоразмера в плане: для проездов и грузовых площадок - 3,5х2,0 и 2,0х2,0 и 1,6х1,23 для междупутий железнодорожных путей.
5. железобетонные плиты по ТПР57-007-85, предназначены для устройства плитной части свайного фундамента под металлический резервуар емкостью 5000 и 10000 м.куб. с максимальной высотой налива Н=11,92 м.
Плиты относятся к 3 категории трещиностойкости, в них допускаются трещины при эксплуатации, при этом ширина длительного раскрытия трещин должна быть не более 0,3 мм.
В опалубочных размерах допускаются отклонения от проектных размеров: по длине и ширине +/- 10 мм; по толщине +/- 5 мм.
Плиты изготавливаются из тяжелого бетона класса В25.
Цены на железобетонные дорожные плиты указаны с учетом НДС, без учета доставки. Стоимость железобетонных плит может меняться в зависимости от объема и общей ситуации на строительном рынке. Представленные на сайте цены на дорожные плиты не являются публичной офертой.
Номенклатура сборных железобетонных дорожных плит
Артикул | Наименование | Марка изделия | Размеры наружные в мм | Масса, т | Класс бетона | Объем бетона, м. куб. | Расход стали | ||||
---|---|---|---|---|---|---|---|---|---|---|---|
Длина | Ширина | Высота | B | F | W | ||||||
01-038-0001 | Плита дорожная прямоугольная | 1П35.28-30 | 3500 | 2750 | 170 | 4,08 | B30 | F300 | W8 | 1,63 | 113,92 |
01-038-0002 | Плита дорожная прямоугольная | 2П35.28-30 | 3500 | 2750 | 170 | 4,08 | В22,5 | F200 | W6 | 1,63 | 113,92 |
01-038-0003 | Плита дорожная прямоугольная | 1П35.28-10 | 3500 | 2750 | 170 | 4,08 | B30 | F300 | W8 | 1,63 | 79,36 |
01-038-0004 | Плита дорожная прямоугольная | 2П35.28-10 | 3500 | 2750 | 170 | 4,08 | B22,5 | F200 | W6 | 1,63 | 79,36 |
01-038-0005 | Плита дорожная прямоугольная | 1П30.18-30 | 3000 | 1750 | 170 | 2,20 | B30 | F300 | W8 | 0,88 | 66,26 |
01-038-0006 | Плита дорожная прямоугольная | 2П30.18-30 | 3000 | 1750 | 170 | 2,20 | B22,5 | F200 | W6 | 0,88 | 46,48 |
01-038-0007 | Плита дорожная прямоугольная | 1П30.18-10 | 3000 | 1750 | 170 | 2,20 | B30 | F300 | W8 | 0,88 | 46,48 |
01-038-0008 | Плита дорожная прямоугольная | 2П30.18-10 | 3000 | 1750 | 170 | 2,20 | B22,5 | F200 | W6 | 0,88 | 37,24 |
01-038-0009 | Плита дорожная прямоугольная | 1П18.18-30 | 1750 | 1750 | 160 | 1,20 | B30 | F300 | W8 | 0,48 | 46,94 |
01-038-0010 | Плита дорожная прямоугольная | 2П18.18-30 | 1750 | 1750 | 160 | 1,20 | B22,5 | F200 | W6 | 0,48 | 33,80 |
01-038-0011 | Плита дорожная прямоугольная | 1П18.18-10 | 1750 | 1750 | 160 | 1,20 | B30 | F300 | W8 | 0,48 | 33,80 |
01-038-0012 | Плита дорожная прямоугольная | 2П18.18-10 | 1750 | 1750 | 160 | 1,20 | B22,5 | F200 | W6 | 0,48 | 23,02 |
01-038-0013 | Плита дорожная прямоугольная | 1П18.15-30 | 1750 | 1500 | 160 | 1,03 | B30 | F300 | W8 | 0,41 | 35,12 |
01-038-0014 | Плита дорожная прямоугольная | 2П18.15-30 | 1750 | 1500 | 160 | 1,03 | B22,5 | F200 | W6 | 0,41 | 24,88 |
01-038-0015 | Плита дорожная прямоугольная | 1П18.15-10 | 1750 | 1500 | 160 | 1,03 | B30 | F300 | W8 | 0,41 | 24,88 |
01-038-0016 | Плита дорожная прямоугольная | 2П18.15-10 | 1750 | 1500 | 160 | 1,03 | B22,5 | F200 | W6 | 0,41 | 20,26 |
01-038-0017 | Плита дорожная прямоугольная | 1ПББ35.20-30 | 3500 | 2000 | 310 | 3,38 | B30 | F300 | W8 | 1,35 | 100,43 |
01-038-0018 | Плита дорожная прямоугольная | 1ПББ35.20-10 | 3500 | 2000 | 310 | 3,38 | B30 | F300 | W8 | 1,35 | 71,27 |
01-038-0019 | Плита дорожная трапецеидальная | 1ПТ35-30 | 3500 | 2000 | 170 | 2,58 | B30 | F300 | W8 | 1,03 | 79,75 |
01-038-0020 | Плита дорожная трапецеидальная | 2ПТ35-30 | 3500 | 2000 | 170 | 2,58 | B22,5 | F200 | W6 | 1,03 | 79,75 |
01-038-0021 | Плита дорожная трапецеидальная | 1ПТ35-10 | 3500 | 2000 | 170 | 2,58 | B30 | F300 | W8 | 1,03 | 56,58 |
01-038-0022 | Плита дорожная трапецеидальная | 2ПТ35-10 | 3500 | 2000 | 170 | 2,58 | B22,5 | F200 | W6 | 1,03 | 56,58 |
01-038-0023 | Плита дорожная шестиугольная | 1ПШ13-30 | 2480 | 2150 | 180 | 1,80 | B30 | F300 | W8 | 0,72 | 25,22 |
01-038-0024 | Плита дорожная шестиугольная | 1ПШД13-30 | 2480 | 2150 | 196 | 1,90 | B30 | F300 | W8 | 0,76 | 25,22 |
01-038-0025 | Плита дорожная шестиугольная | 1ПШП13-30 | 2480 | 2150 | 199 | 1,93 | B30 | F300 | W8 | 0,77 | 25,22 |
01-038-0026 | Плита дорожная шестиугольная | 1ПШ12-30 | 2320 | 2010 | 180 | 1,58 | B30 | F300 | W8 | 0,63 | 24,02 |
01-038-0027 | Плита дорожная шестиугольная | 1ПШД12-30 | 2320 | 2010 | 195 | 1,65 | B30 | F300 | W8 | 0,66 | 24,02 |
01-038-0028 | Плита дорожная шестиугольная | 1ПШП12-30 | 2320 | 2010 | 197 | 1,68 | B30 | F300 | W8 | 0,67 | 24,02 |
01-038-0029 | Диагональная половина шестиугольной плиты | 1ДПШ13-30 | 2480 | 1070 | 180 | 0,90 | B30 | F300 | W8 | 0,36 | 16,25 |
01-038-0030 | Диагональная половина шестиугольной плиты | 1ДПШ12-30 | 2320 | 1000 | 180 | 0,78 | B30 | F300 | W8 | 0,31 | 15,48 |
01-038-0031 | Поперечная половина шестиугольной плиты | 1ППШ13-30 | 2150 | 1235 | 180 | 0,90 | B30 | F300 | W8 | 0,36 | 16,60 |
01-038-0032 | Поперечная половина шестиугольной плиты | 1ППШ12-30 | 2010 | 1155 | 180 | 0,78 | B30 | F300 | W8 | 0,31 | 15,83 |
01-038-0033 | Плита дорожная | ПД1-6 | 1730 | 1480 | 180 | 1,2 | B15 | F100 | W2 | 0,46 | 30,9 |
01-038-0034 | Плита дорожная | ПД1-6-С | 1730 | 1480 | 180 | 1,2 | B15 | F100 | W2 | 0,46 | 42,3 |
01-038-0035 | Плита дорожная | ПД1-9,5 | 1730 | 1480 | 180 | 1,2 | B15 | F100 | W2 | 0,46 | 42,3 |
01-038-0036 | Плита дорожная | ПД1-9,5-С | 1730 | 1480 | 180 | 1,2 | B15 | F100 | W2 | 0,46 | 56,3 |
01-038-0037 | Плита дорожная | ПД2-6 | 2980 | 1480 | 180 | 2,0 | B15 | F100 | W2 | 0,80 | 55,6 |
01-038-0038 | Плита дорожная | ПД2-6-С | 2980 | 1480 | 180 | 2,0 | B15 | F100 | W2 | 0,80 | 77,9 |
01-038-0039 | Плита дорожная | ПД2-9,5 | 2980 | 1480 | 180 | 2,0 | B15 | F100 | W2 | 0,80 | 81,6 |
01-038-0040 | Плита дорожная | ПД2-9,5-С | 2980 | 1480 | 180 | 2,0 | B15 | F100 | W2 | 0,80 | 105,2 |
01-038-0041 | Плита дорожная | ПД3-16 | 2980 | 1480 | 220 | 2,5 | B22,5 | F200 | W6 | 0.97 | 114,0 |
01-038-0042 | Плита дорожная | ПД3-16-С | 2980 | 1480 | 220 | 2,5 | B22,5 | F200 | W6 | 0,97 | 147,8 |
01-038-0043 | Плита дорожная | ПД3-23 | 2980 | 1480 | 220 | 2,5 | B22,5 | F200 | W6 | 0,97 | 147,8 |
01-038-0044 | Плита дорожная | ПД3-23-С | 2980 | 1480 | 220 | 2,5 | B22,5 | F200 | W6 | 0,97 | 187,1 |
01-038-0045 | Плита дорожная | ПД20.15-6 | 1990 | 1490 | 170 | 1,2 | B30 | F200 | W4 | 0,49 | 37,6 |
01-038-0046 | Плита дорожная | ПДС20.15-6 | 1990 | 1490 | 170 | 1,2 | B30 | F300 | W4 | 0,49 | 54,5 |
01-038-0047 | Плита дорожная | ПД20.15-17 | 1990 | 1490 | 210 | 1,5 | B30 | F200 | W4 | 0,61 | 60,3 |
01-038-0048 | Плита дорожная | ПД20.15-25 | 1990 | 1490 | 210 | 1,5 | B30 | F200 | W4 | 0,61 | 65,9 |
01-038-0049 | Плита дорожная | ПДС20.15-17 | 1990 | 1490 | 210 | 1,5 | B30 | F300 | W4 | 0,61 | 81,4 |
01-038-0050 | Плита дорожная | ПДС20.15-25 | 1990 | 1490 | 210 | 1,5 | B30 | F300 | W4 | 0,61 | 84,8 |
01-038-0051 | Плита сборная | П35.20.2 | 3500 | 2000 | 200 | 3,5 | B30 | F100 | W8 | 1,40 | 192,2 |
01-038-0052 | Плита сборная | П20.20.2 | 2000 | 2000 | 200 | 2,0 | B30 | F100 | W8 | 0,80 | 120,3 |
01-038-0053 | Плита сборная усиленная | ПУ35.20.2 | 3500 | 2000 | 200 | 3,5 | B30 | F100 | W8 | 1,40 | 225,3 |
01-038-0054 | Плита сборная усиленная | ПУ20.20.2 | 2000 | 2000 | 200 | 2,0 | B30 | F100 | W8 | 0,80 | 143,7 |
01-038-0055 | Плита сборная | П35.20.1,6 | 3500 | 2000 | 160 | 2,8 | B30 | F100 | W8 | 1,12 | 78,2 |
01-038-0056 | Плита сборная | П20.20.1,6 | 2000 | 2000 | 160 | 1,6 | B30 | F100 | W8 | 0,64 | 48,5 |
01-038-0057 | Плита сборная усиленная | ПУ35.20.1,6 | 3500 | 2000 | 160 | 2,8 | B30 | F100 | W8 | 1,12 | 96,4 |
01-038-0058 | Плита сборная усиленная | ПУ20.20.1,6 | 2000 | 2000 | 160 | 1,6 | B30 | F100 | W8 | 0,64 | 58,1 |
01-038-0059 | Плита железнодорожная | ПЖ16.12,3.1,4 | 1600 | 1230 | 140 | 0,7 | B30 | F100 | W8 | 0,28 | 27,6 |
01-038-0060 | Плита железнодорожная усиленная | ПЖУ16.12,3.1,4 | 1600 | 1230 | 140 | 0,7 | B30 | F100 | W8 | 0,28 | 37,3 |
01-038-0061 | Плита сплошная | ПР60.20.1,4 | 5990 | 1990 | 140 | 4,2 | B25 | F200 | W6 | 1,70 | 285,1 |
01-038-0062 | Плита сплошная | ПР30.20.1,4 | 2990 | 1990 | 140 | 2,08 | В25 | F200 | W6 | 0,83 | 158,5 |
